39264-18: МКС-РМ1405 Дозиметры-радиометры - Производители, поставщики и поверители

Дозиметры-радиометры МКС-РМ1405

Номер в ГРСИ РФ: 39264-18
Категория: Дозиметры
Производитель / заявитель: ООО "Полимастер", Беларусь, г.Минск
Скачать
39264-18: Описание типа СИ Скачать 314.3 КБ
39264-18: Методика поверки Скачать 6.7 MБ
Заказать
E-Mail: xrs@xrs.ru
Поставщик: ООО «Рентгенсервис»
Дозиметры-радиометры МКС-РМ1405 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Дозиметры-радиометры МКС-РМ1405 (далее по тексту - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы H*(10) (далее по тексту - МЭД) гамма - и рентгеновского (далее по тексту - фотонного) излучения, плотности потока бета-частиц (контроль уровня загрязнения поверхностей).

Информация по Госреестру

Основные данные
Номер по Госреестру 39264-18
Наименование Дозиметры-радиометры
Модель МКС-РМ1405
Страна-производитель БЕЛАРУСЬ
Срок свидетельства (Или заводской номер) 28.06.2021
Производитель / Заявитель

ООО "Полимастер", Беларусь, г.Минск

БЕЛАРУСЬ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 3
Найдено поверителей 2
Успешных поверок (СИ пригодно) 3 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

39264-18: Описание типа СИ Скачать 314.3 КБ
39264-18: Методика поверки Скачать 6.7 MБ

Описание типа

Назначение

Дозиметры-радиометры МКС-РМ1405 (далее по тексту - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы HI *( 10) (далее по тексту - МЭД) гамма - и рентгеновского (далее по тексту - фотонного) излучения, плотности потока бета-частиц (контроль уровня загрязнения поверхностей).

Описание

Принцип действия дозиметра в режиме измерений основан на подсчете числа импульсов, поступающих с выхода блока детектирования, и вычислении МЭД при измерении фотонного излучения, плотности потока при измерении бета- излучения.

Измерение МЭД фотонного излучения, а также плотности потока бета- излучения осуществляется с помощью встроенного универсального блока детектирования на основе счетчика Гейгера- Мюллера.

Управление блоком детектирования осуществляется с помощью микропроцессорного контроллера.

Выбор режимов работы и программирование дозиметра осуществляется от четырехклавишной клавиатуры через экранное меню. Результаты измерений и режимы работы дозиметра индицируются на матричном жидкокристаллическом индикаторе. В режиме связи с персональным компьютером выбор режимов работы и программирование дозиметра, а также передача результатов измерений в персональный компьютер осуществляется по USB- интерфейсу.

В дозиметре имеется встроенный звуковой сигнализатор.

Питание дозиметра осуществляется от двух гальванических элементов питания типа АА.

Общий вид и место пломбирования представлены на рисунках 1 и 2.

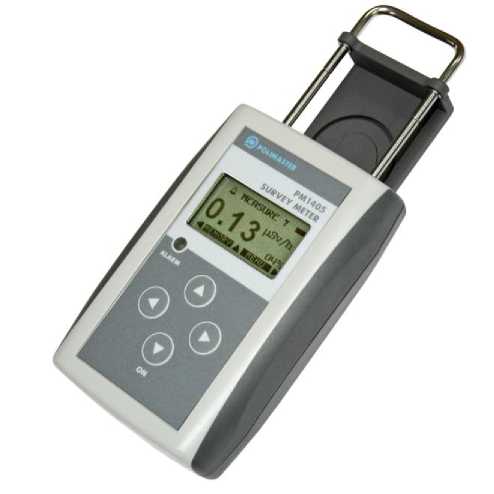

Рисунок 1 - Общий вид дозиметров-радиометров МКС-РМ1405

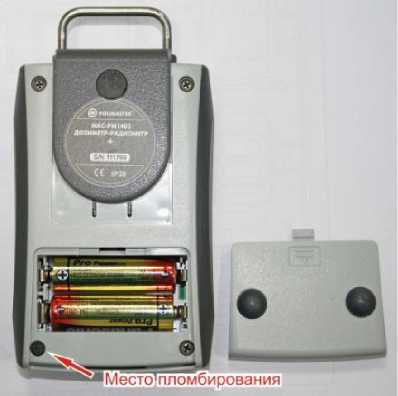

Рисунок 2 - Место пломбирования дозиметров-радиометров МКС-РМ1405

Программное обеспечение

Программное обеспечение (ПО) дозиметров является встроенным, метрологически значимая часть ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства. ПО защищено от непреднамеренных и преднамеренных изменений пломбой. Доступ к микроконтроллеру исключен конструкцией аппаратной части дозиметров. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Программа микропроцессорная МКС-РМ1405

Идентификационное наименование ПО

ТИГР. 00045.00.02-03

Номер версии (идентификационный номер) ПО

V 3.0

Цифровой идентификатор ПО (CRC 16 0x11021)

0x19D7

Влияние ПО учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров-радиометров МКС-РМ1405 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений МЭД фотонного излучения, мкЗв/ч

от 0,1 до 100000

Пределы допускаемой основной относительной погрешности при измерении МЭД фотонного излучения, %

±(20 + K / H ),

где H - измеренное значение МЭД, мкЗв/ч; K - коэффициент, равный 1,0 мкЗв/ч

Диапазон измерений плотности потока бета-частиц, мин-1 • см-2

от 6,0 до 1000

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности при измерении плотности потока бета-частиц в диапазоне измерений по (90Sr+90Y), %

±(20 + А/ф) где ф - измеренная плотность потока бета-частиц, мин-1-см-2;

А - коэффициент, равный 60 мин-1-см-2

Диапазон энергий измеряемого фотонного излучений, МэВ

от 0,05 до 3,0

Энергетическая зависимость относительно энергии 0,662 МэВ (137Cs) в режиме измерения МЭД фотонного излучения, %, не более

±30

Диапазон энергий при измерении плотности потока бета-частиц, МэВ

от 0,1 до 3,5

Коэффициент вариации в режиме измерения при доверительной вероятности 0,95, %, не более

±10

Пределы допускаемой дополнительной относительной погрешности при измерении МЭД фотонного излучения, плотности потока бета-частиц, %

- при изменении температуры окружающего воздуха от нормальной до -10 °С и от нормальной до +50 ° С

- при относительной влажности окружающего воздуха 95 % при температуре +35 °С

- при изменении напряжения питания от номинального значения до крайних значений напряжения питания при измерении МЭД фотонного излучения

- при изменении напряжения питания от номинального значения до крайних значений напряжения питания при измерении плотности потока бета-частиц

- при воздействии магнитного поля напряженностью 400 А/м при измерении МЭД фотонного излучения

- при воздействии радиочастотных электромагнитных полей при измерении МЭД фотонного излучения

±10

±10

±10

±5 % предела допускаемой основной погрешности

±10

±10

Нормальные условия измерений

- температура окружающей среды, °С

- относительная влажность, %

- атмосферное давление, кПа

от 15 до 25 от 30 до 80 от 86 до 106,7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальное напряжение питания, В

3,0

Г абаритные размеры, мм, не более

- длина

148

- ширина

80

- высота

38

Масса, кг, не более

0,29

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность при температуре 35 °С и более низкой, %

- атмосферное давление, кПа

от -10 до +50

до 95 от 84 до 106,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20000

Среднее время восстановления, мин

60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ТИГР.412152.003 РЭ типографским способом.

Комплектность

Таблица 4 - Комплектность дозиметров-радиометров МКС-РМ1405

Наименование

Обозначение

Количество, шт.

Дозиметр-радиометр МКС-РМ1405

ТИГР.412152.003

1

Элемент питания АА - LR6 1)

-

2

Руководство по эксплуатации2)

ТИГР. 412152.003 РЭ

1

Методика поверки

МРБ МП.1888-2009 (ТУ BY 100345122.055-2009)

1

Комплект принадлежностей

ТИГР. 305621.002

1

Упаковка

ТИГР. 305641.072

1

1) Допускается применение других элементов питания, аналогичных по параметрам

2) В состав входит методика поверки

Поверка

осуществляется по документу МРБ МП.1888-2009 (ТУ BY 100345122.055-2009) «Дозиметр-радиометр МКС-РМ1405. Методика поверки», утвержденному БелГИМ 14 марта 2009 г.

Основные средства поверки:

- рабочий эталон 2 разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая с набором источников гамма - излучения из радионуклида 137Cs, диапазон воспроизведения МЭД от 1,0 мкЗв/ч до 10 Зв/ч, погрешность аттестации установки не более ±6 % при доверительной вероятности 0,95;

- источники бета-излучения эталонные 2-го разряда по ГОСТ 8.033-96 c радионуклидом 90Sr+90Y типов 4СО, 5СО, 6СО с площадью рабочей поверхности 40, 100 и 160 см2, соответственно, плотность потока от 10 до 103 мин-1тм-2, погрешность аттестации источников не более ±6 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета- активными веществами. Технические требования

ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентно-го, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений

ГОСТ Р 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ТУ BY 100345122.055-2009 Дозиметр-радиометр МКС-РМ1405. Технические условия
