Радиометры альфа-, бета-излучения iMatic
| Номер в ГРСИ РФ: | 39265-08 |
|---|---|
| Категория: | Радиометры |
| Производитель / заявитель: | Фирма "Canberra Industries, Inc.", США |
Для измерения активности альфа- и бета- излучающих радионуклидов в аэрозольных и стекловолоконных фильтрах, источниках и твердых счетных образцах, приготовленных из проб окружающей среды и технологических сред в соответствии с МВИ, диаметром до 60 мм, применяются в любых областях радиационногоконтроля в стационарном автономном режиме или в составе автоматических систем.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39265-08 |
| Действует | по 01.02.2024 |
| Наименование | Радиометры альфа-, бета-излучения |
| Модель | iMatic |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 41903549-8802-0fbf-fc60-a37c39527bc2 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 38.01 |
| Год регистрации | 2008 |
| Страна-производитель | США |
| Примечание | 14.03.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 14.03.2019 |
| Номер сертификата | 33713 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 337 п. 09 от 14.03.201412 от 20.11.08 п.195 |
Производитель / Заявитель
Фирма "Mirion Technologies (Canberra), Inc.", США; Компания "Canberra Industries, Inc.", США (срок свидетельства: 14.03.2019 г.); Фирма "Canberra Industries, Inc.", США, торговая марка "Canberra" (срок свидетельства: 01.12.2013 г.)
США
800 Research Parkway, Meriden, CT 06450, U.S.A. Тел.(203)238-2351 Факс 235-1347 www.canberra.com
Поверка
| Методика поверки / информация о поверке | МП 2104-0003-2008 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23 (92%) |
| Неуспешных поверок (СИ непригодно) | 2 (8 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
39265-08: Описание типа
2019-39265-08.pdf
|
Скачать | 92.1 КБ | |
|
39265-08: Методика поверки
2022-mp39265-08.pdf
|
Скачать | 76.1 КБ |
Описание типа
Назначение
Радиометры альфа-, бета- излучения iMatic (далее - радиометры iMatic) предназначены для измерения активности альфа- и бета- излучающих радионуклидов в стекловолоконных фильтрах для анализа мазков, в мембранных фильтрах для измерения проб воздуха, в источниках, в твердых счетных образцах.
Описание
Принцип работы прибора основан на регистрации импульсов, возникающих при взаимодействии альфа- и бета- частиц с пассивированным ионно-имплантированным планарным кремниевым детектором PIPS, с последующим разделением импульсов по амплитудам. В процессе измерений автоматически вносится поправка на наличие радона, торона и продуктов их распада.
Радиометр снабжен литой низкофоновой пассивной свинцовой защитой с перекрывающимися элементами и с толщиной слоя свинца 10 см. Дополнительно в радиометре iMatic установлен защитный детектор, включенный в схему антисовпадений, позволяющий отсечь внешнее космическое и гамма-излучение для снижения общего фона радиометра. В качестве защитного детектора антисовпадений используется пластиковый сцинтиллятор особой конфигурации, окружающий измерительную камеру.
В радиометре имеется автоматический сменщик образцов емкостью 50 или 100 образцов и встроенная энергонезависимая память на 500 проб.
Все операции управления радиометром выполняются с помощью размещенных на передней панели кнопок и жидкокристаллического дисплея. На передней панели также расположены светодиоды, указывающие на состояние источников питания прибора. На задней панели расположены разъем для подключения внешнего источника питания, разъем параллельного порта принтера и разъем последовательной связи RS-232.
Управление радиометром и загрузка результатов измерений в базу данных может осуществляться через компьютер с помощью программного обеспечения связи i Link i Series. В программное обеспечение i Link также входит встроенная версия базы данных Microsoft SQL Server, обеспечивающая хранение данных iMatic.
Питание прибора может осуществляться также от аккумуляторов NiMH, обеспечивающих не менее 6 часов непрерывной работы.
В комплект поставки входит тележка для перемещения прибора.
Место пломбирования

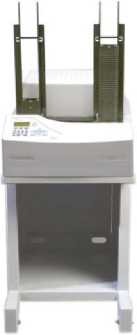

Рисунок 1 - Фотография общего вида радиометра альфа-, бета- излучения iMatic
Программное обеспечение
Радиометры iMatic являются приборами со встроенным микропрограммным обеспечением. Программное обеспечение (ПО) является встроенным и его разделение с выделением метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).
В радиометрах iMatic предусмотрена система управления доступом. Администратор может потребовать идентификации оператора с помощью пароля, предоставлять право измерения образцов, ограничить доступ к калибровке.
Таблица 1 - Идентификационные данные ПО радиометра альфа-, бета- излучения iMatic
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное микропрограммное обеспечение iMatic |
36797A.HEX |
v.1.12 |
- |
- |
Уровень защиты программного обеспечения радиометров альфа-, бета- излучения iMatic от непреднамеренных и преднамеренных изменений соответствует классу C в соответствии с МИ 3286-2010.
Технические характеристики
Основные технические характеристики радиометра альфа-, бета- излучения iMatic приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон регистрируемых энергий бета-излучающих радионуклидов, МэВ |
от 0,125 до 2,28 |
|
Диапазон регистрируемых энергий альфа-излучающих радионуклидов, МэВ |
от 3,0 до 9,6 |
|
Уровень фона бета-излучения, мин-1, не более |
0,75 |
|
Уровень фона альфа-излучения, мин-1, не более |
0,08 |
|
Эффективность регистрации бета-излучения для твердых источников из 90Sr+90Y типа 1СО, с-1-Бк-1, не менее |
0,25 |
|
Эффективность регистрации альфа-излучения для твердых источников из 239Pu типа 1П9, с-1-Бк-1, не менее |
0,30 |
|
Диапазон измеряемой активности бета- излучающих радионуклидов, Бк |
от 10-1 до 104 |
|
Диапазон измеряемой активности альфа- излучающих радионуклидов, Бк |
от 3-10-2 до 104 |
|
Пределы относительной погрешности определения активности альфа - излучающих радионуклидов в диапазоне измерений, % |
±10 |
|
Пределы относительной погрешности определения активности бета - излучающих радионуклидов в диапазоне измерений, % |
±10 |
|
Время установления рабочего режима, мин., не более |
5 |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Нестабильность скорости счета за 8 часов непрерывной работы, %, не более |
0,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, % |
от 10 до 40 от 86 до 106,7 от 30 до 95 |
|
Питание прибора от сети переменного тока: | |
|
- напряжением, В |
от 187 до 242 |
|
- частотой, Гц |
50±1 |
|
Через сетевой адаптер: | |
|
- выходное напряжение, В |
12 |
|
- выходной ток до, А |
5 |
|
Потребляемая мощность, В • А, не более |
45 |
|
Габаритные размеры прибора, мм, не более | |
|
со сменщиком на 50 образцов: | |
|
-ширина |
580 |
|
-высота |
750 |
|
-длина |
760 |
|
со сменщиком на 100 образцов: | |
|
-ширина |
580 |
|
-высота |
1240 |
|
-длина |
760 |
|
Тележка с колесами: | |
|
-ширина |
580 |
|
-высота |
760 |
|
-длина |
760 |
|
Масса прибора, кг, не более |
332 |
|
Масса тележки, кг, не более |
54 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации радиометра альфа-, бета- излучения iMatic методом компьютерной графики и на пленочную этикетку, клеящуюся на лицевой панели корпуса радиометра iMatic.
Комплектность
В комплект поставки радиометра iMatic входят изделия и документация, приведенные в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Радиометр iMatic со сменщиком на 50 или 100 образцов |
MATIC2305E MATIC2310E |
1 |
Модификация определяется при заказе |
|
Сетевой адаптер - вход: 100-240 В с автоматическим выбором напряжения, 50-60 Гц; выход: 12 В постоянного тока, 5,0 А |
1 |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Кабель RS-232 - 1,8 м |
- |
1 | |
|
Тележка передвижная |
IS-CART IS-SCART |
1* |
* Необходимость поставки и количество определяется картой заказа. |
|
Держатель калибровочных образцов |
IS-CAL |
* | |
|
Держатели фильтров/мазков |
IS-LM1 IS-LM2 IS-LM3 |
* 1 комплект - 50 шт. | |
|
Прижимные кольца для фильтров диаметром 25, 37, 43, 47 и 60 мм |
ISRINGS-25 ISRINGS-37 ISRINGS-43 ISRINGS-47 ISRINGS-60 |
* 1 комплект - 50 шт. | |
|
Стандартные держатели образцов |
IS-STDC1 IS-STDC2 IS-STDC3 |
* 1 комплект - 50 шт. | |
|
Вставки для фильтров диаметром 25, 37, 43, 47 и 60 мм |
ISADAPT |
* 1 комплект - 50 шт. | |
|
Считыватель штрих-кода системы IMATIC |
IS-BCR |
* | |
|
Программа вывода данных |
iLink |
* | |
|
Руководство по эксплуатации |
CPR354MN001 |
1 экз. | |
|
Методика поверки |
2104-0003-2008 МП |
1 экз. | |
|
Свидетельство о первичной поверке |
1 экз. |
Поверка
осуществляется по документу МП 2104-0003-2008 «Радиометры альфа-, бета- излучения iMatic.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в 17 октября 2008 г.
Основные средства поверки:
- эталонные (образцовые) не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники типа 1П9 из 239Pu активностью от 102 до 2-103 Бк;
- эталонные (образцовые) не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники типа1СО из 90Sr+90Y активностью от 102 до 2-103 Бк;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 4.59-79 «Средства измерений ионизирующих излучений. Номенклатура показателей»
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»
ГОСТ 8.033-96 «Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников»
Техническая документация фирмы-изготовителя Canberra Industries, Inc., США
