Системы поверки средств измерений массы АРМП-МЕРА-D
| Номер в ГРСИ РФ: | 39305-08 |
|---|---|
| Производитель / заявитель: | ООО "Мера-ТСП", г.Москва |
Системы поверки средств измерений массы АРМП-МЕРА-D (далее АРМП-МЕРА-D) предназначены для проведения поверки, калибровки и испытаний весов неавтоматического действия среднего класса точности (далее СИ), соответствующих требованиям ГОСТ Р 53228, ГОСТ OIML R-76-1, ГОСТ 29329 или выполненных по технической документации предприятия изготовителя, а также для учета, документирования, архивирования результатов поверки и протоколов поверки, учета поверительных клейм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39305-08 |
| Действует | по 18.10.2029 |
| Наименование | Системы поверки средств измерений массы |
| Модель | АРМП-МЕРА-D |
| Приказы |
№2771 от
16.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 37644418-105d-1937-a250-6e66974d053e |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 29329 и ТУ 4381-003-49290937-2008 |
| Класс СИ | 28.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 28.11.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 28.11.2018 |
| Номер сертификата | 33575 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1387 п. 02 от 28.11.201312 от 20.11.08 п.233 |
Производитель / Заявитель
ООО «Мера-ТСП», РОССИЯ, 115419, г. Москва, вн.тер.г. муниципальный округ Донской, пр-д 2-й Рощинский, д. 8, стр. 3
Россия
111250, ул.Красноказарменная, д.17Г, стр.3 Тел./факс (495) 362-77-32, 362-73-08, 362-70-42, E-mail: info@mera-device.ru
Поверка
| Методика поверки / информация о поверке |
МП РТ 1377-2008 Система поверки средств измерений массы АРМП-МЕРА-D. Методика поверки
(с 15.10.2010)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
8318
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8307 (100%) |
| Неуспешных поверок (СИ непригодно) | 11 (0 %) |
| Актуальность информации | 01.02.2026 |
Поверители
Скачать
|
39305-08: Описание типа
39305-08.pdf
Файл устарел
|
Скачать | 267.7 КБ | |
|
39305-08: Описание типа
2025-39305-08.pdf
|
Скачать | 146.7 КБ | |
|
39305-08: Методика поверки
МП РТ 1377-2008
2026-mp39305-08.pdf
|
Скачать | 11.8 КБ |
Описание типа
Назначение
Системы поверки средств измерений массы АРМП-МЕРА-D (далее АРМП-МЕРА-D) предназначены для проведения поверки, калибровки и испытаний весов неавтоматического действия среднего класса точности (далее СИ), соответствующих требованиям ГОСТ Р 53228, ГОСТ OIML R-76-1, ГОСТ 29329 или выполненных по технической документации предприятия изготовителя, а также для учета, документирования, архивирования результатов поверки и протоколов поверки, учета поверительных клейм.
Описание
АРМП-МЕРА-D представляет собой автоматизированную систему, состоящую из следующих функциональных узлов:
- аппаратно-программного комплекса (АПК) «АРМ-Испытатель»;
- аппаратно-программного комплекса (АПК) «АРМ-ЦСМ»;
- системного сервера.
Принцип действия АПК «АРМ-Испытатель» основан на взаимодействии оператора с поверяемыми весами, эталонами массы и компьютером, с установленным программным обеспечением «АРМ-Испытатель».
Допуск к работе с программным обеспечением АПК «АРМ-Испытатель» и идентификация оператора производится с помощью электронного ключа идентификации со специальным кодом доступа.
Программное обеспечение АПК «АРМ-Испытатель» реализует алгоритм поверки в соответствии с требованиями ГОСТ 8.453, Приложения Н ГОСТ 53228, приложения ДА ГОСТ OIML R-76-1 или методик поверки на поверяемые весы и (или) МИ 3321-2011. По командам программного обеспечения АПК «АРМ-Испытатель», отображаемым на экране компьютера, оператором производится нагружение и разгружение грузоприемного устройства поверяемых весов гирями. Масса устанавливаемых гирь и очередность установки задается программным обеспечением в соответствии с требованиями нормативной документации на поверяемые весы.
Электронные весы измеряют в реальном режиме времени массу гирь установленных, на грузоприемное устройство оператором, и передают измерительную информацию посредствам цифрового интерфейса связи (RS-232 или др.) или цифрового пользовательского интерфейса (например, считывание сканером информации с этикеток в весах с печатью штрих кода и т.п.) измерительную информацию на управляющий компьютер АПК «АРМ-Испытатель».
АПК «АРМ-Испытатель» регистрирует метрологические характеристики весов, контролирует действия оператора в процессе проведения измерений, выполняет обработку результатов измерений с целью установления соответствия метрологических характеристик испытуемого СИ требованиям нормативной документации на поверяемые весы и формирует протокол испытаний.
«АРМ-Испытатель» осуществляет обмен данными с системным сервером с целью передачи протоколов испытаний (калибровки, поверки), идентификационных данных оператора и АПК «АРМ-Испытатель».
Конструктивно АПК «АРМ-Испытатель» состоит из:
- эталонных средств измерений - гирь и наборов гирь 4 разряда;
- поверяемых весов;
- компьютера с установленным программным обеспечением «АРМ-Испытатель»;
- электронного ключа идентификации;
- связующих компонент - кабелей связи.
Для контроля условий поверки АПК «АРМ-Испытатель» может быть оснащен измерителями температуры и влажности утвержденных типов.
Принцип действия АПК «АРМ-ЦСМ» основан на взаимодействии поверителя с компьютером, предоставляющим поверителю информацию, сформированную системным сервером, достаточную для проведения экспертизы и оформления результатов поверки, в соответствии с требованиями действующих нормативов.
Допуск к работе с АПК «АРМ-ЦСМ» и идентификация поверителя производится с помощью электронного ключа идентификации или электронного ключа идентификации, логина и пароля.
По командам поверителя на экране компьютера автоматически отображается протокол испытаний, полученный от системного сервера, и автоматически формирует свидетельство о поверке или извещение о непригодности весов в зависимости от результата экспертизы, которые могут быть распечатаны.
Результаты поверки, включая протокол поверки, по команде поверителя автоматически направляются на сервер для архивирования.
АПК «АРМ-ЦСМ» конструктивно состоит из:
- компьютера с установленным программным обеспечением;
- электронного ключа идентификации;
- принтера.
Системный сервер осуществляет взаимодействие АПК «АРМ-Испытатель» и АПК «АРМ-ЦСМ», а также:
- проводит проверку целостности получаемых файлов;
- проверяет наличие регистрации электронных ключей идентификации поверителя и оператора, соответствие логина и пароля поверителя;
- архивирует протоколы и результаты поверки;
- проверяет действительность сроков поверки «АРМ-Испытатель»;
- проводит идентификацию поверительных клейм в виде наклеек;
- формирует график поверки СИ;
- автоматически присваивает номер протокола поверки;
- автоматически присваивает номер свидетельства о поверке или номер извещения о непригодности к применению в зависимости от результатов поверки.
Системный сервер конструктивно состоит из компьютера с установленным программным обеспечением.
Системы поверки средств измерений массы АРМП-МЕРА-D выпускаются в двух модификациях и имеют обозначения:
А РМП-МЕРА-D-M - система, в которой аппаратно-программные комплексы «АРМ-Испытатель», «АРМ-ЦСМ» и системный сервер конструктивно выполнены на одном компьютере;
АРМП-МЕРА-D-D - система, в которой аппаратно-программные комплексы «АРМ-Испытатель» и «АРМ-ЦСМ» конструктивно выполнены на разных компьютерах и взаимодействуют через удаленный системный сервер.
Знак поверки наносится на свидетельство о поверке средств измерений или в эксплуатационную документацию.

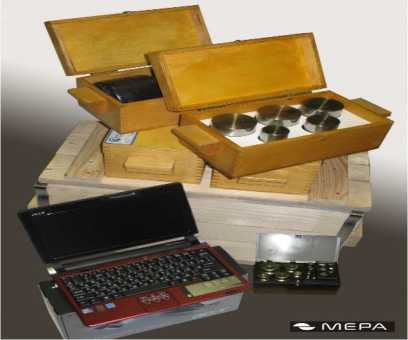

Рисунок 1 - Общий вид АПК «АРМ-Испытатель» системы АРМП-МЕРА-D
Программное обеспечение
Программное обеспечение «АРМП-МЕРА-D» (далее ПО) является автономным, разделение на метрологически значимую и не значимую части осуществлено на уровне файловой системы.
Метрологически значимая часть ПО «АРМ-Испытатель» представлена четырьмя исполняемыми файлами:
- файл оболочки - ARM_ISP_Shell.exe;
- программа обновлений ПО - ARM_ISP_Load_Update.exe;
- два файла OTK.exe, осуществляющие взаимодействия с измерительным оборудованием, версий Mail и Commercial соответственно.
Метрологически значимая часть ПО «АРМ-ЦСМ» представлена файлом ProtWork.dll, реализующим функции просмотра и печати протокола поверки.
Метрологически значимая часть ПО «Системный сервер» представлена файлом csmreadxml.php.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационным признаком ПО служит номер версии метрологически значимой части ПО и ее контрольная сумма. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
- |
|
Идентификационное наименование ПО |
АПК «АРМ-Испытатель» |
|
Номер версии (идентификационный номер) ПО |
1.0.1.0.12 |
|
Идентификационные данные (признаки) |
Значение |
|
Цифровой идентификатор ПО |
arm_isp_shell\arm_isp_shell.exe: 2f38c24c5a4b2624a9c31a5030a54ff0 arm_isp_load_update\arm_isp_load_up-date.exe: 3883406a739914a8f2db93ec9e5360be arm_isp_mail\otk.exe: eed413fd9b69b51d291b815c28652a54 arm_isp_commercial\otk.exe: 9bba8ff422f0a34c499a942ff96400ee |
|
Идентификационное наименование ПО |
АПК «АРМ-ЦСМ» |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
protwork.dll: 358360c743d0c1bd9aace2bdbd60227f |
|
Идентификационное наименование ПО |
Системный сервер |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО |
classes/csmreadxml.php: a9437985b37e81c910dcbe26b882d876 |
Метрологические и технические характеристики АПК «АРМ-Испытатель»
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
№ п.п. |
Наименование характеристики |
Значение характеристики |
|
1 |
Класс точности поверяемых весов по ГОСТ Р 53228, ГОСТ 29329, ГОСТ OIML R 76-1 |
Средний |
|
2 |
Максимальная нагрузка поверяемых весов, кг, не более |
600 |
|
3 |
Минимальная нагрузка поверяемых весов, г, не менее |
5 |
|
4 |
Длина линии связи между весами и АПК «АРМ-Испытатель» в зависимости от вида интерфейса, м |
от 3 до 100 |
|
5 |
Рабочие условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха при температуре 25 °С, % |
от + 10 до + 35 не более 80 |
|
6 |
Параметры электрического питания: напряжение, В частота, Гц |
от 207 до 253 от 49 до 51 |
|
7 |
Вероятность безотказной работы за 1000 ч |
0,92 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
АРМП-МЕРА-D | ||
|
ПЭВМ АПК «АРМ-Испытатель» |
* | |
|
Носитель программного обеспечения АПК «АРМ-Испытатель» |
1 | |
|
Электронный ключ идентификации |
* | |
|
Гири, наборы гирь |
Гири, наборы гирь определяются типом поверяемых весов | |
|
Кабель связи весов с компьютером |
* | |
|
Сканер |
* | |
|
ПЭВМ АПК «АРМ-ЦСМ» |
* | |
|
Руководство по эксплуатации АПК «АРМ-Испытатель» |
1 | |
|
Носитель программного обеспечения АПК «АРМ-ЦСМ» |
1 | |
|
Электронный ключ идентификации |
* | |
|
Руководство по эксплуатации АПК «АРМ-ЦСМ» |
1 | |
|
Системный сервер |
1 | |
* количество комплектов определяется при заказе
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
МИ 3321-2011 «Весы неавтоматического действия с максимальной нагрузкой не более 600 кг. Автоматизированное рабочее место поверителя АРМП и Система поверки средств измерений массы «АРМП-МЕРА-D». Методика поверки»
ТУ 4381-003-49290937-2008 Системы поверки средств измерений массы
АРМП-МЕРА-D
