Преобразователи температуры термоэлектрические платиновые ТТПП-53, ТТПР-53
| Номер в ГРСИ РФ: | 39339-08 |
|---|---|
| Производитель / заявитель: | ЗАО "Термико", г.Москва |
|
39339-08: Описание типа
2023-39339-08.pdf
|
Скачать | 190 КБ |
Для измерения температуры газообразных, жидких химически неагрессивных и агрессивных сред, неразрушающих защитную арматуру, в различных областях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39339-08 |
| Действует | по 29.10.2024 |
| Наименование | Преобразователи температуры термоэлектрические платиновые |
| Модель | ТТПП-53, ТТПР-53 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 20a63ddd-1279-89ed-27bc-75c7b5bdcbf4 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-535-17113168-02 |
| Класс СИ | 32.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 09.12.2013 продлен срок свидетельстваВзамен № 23913-02 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 09.12.2018 |
| Номер сертификата | 33624 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1441 п. 10 от 09.12.201313 от 11.12.08 п.112 |
Производитель / Заявитель
Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО»), г. Москва
Россия
103617, г.Зеленоград, к.1416, кв.146), тел. (495) 535-92-14, факс 535-93-31. (124460, а/я 82, Тел. (495) 745-0584, 225-30-17; (499) 720-9214, факс (495) 745-0583, (499) 720-9331)
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.338-2002 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 174 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
39339-08: Описание типа
2023-39339-08.pdf
|
Скачать | 190 КБ |
Описание типа
Назначение
Преобразователи температуры термоэлектрические платиновые ТТПП-53, ТТПР-53 (далее - термопреобразователи) предназначены для измерения температуры газообразных, жидких химически неагрессивных и агрессивных сред, неразрушающих защитную арматуру.
Описание
Принцип действия термопреобразователей основан на пропорциональном изменении их термоэлектродвижущей силы в зависимости от изменения температуры чувствительного элемента (спая).
В качестве электродов для термопреобразователей ТТПП-53 используется платина -10 % родий (положительный) / платина Т (отрицательный), для ТТПР-53 - платина - 30% родий (положительный) / платина - 6 % родий (отрицательный).
Электроды сварены между собой, образуя термопару (чувствительный элемент) с одним или двумя рабочими спаями и изолированы от внешней среды защитной оболочкой.
В зависимости от количества спаев и их конструкции, материала и размеров защитного корпуса, наличия клеммной головки термопреобразователи ТТПП-53, ТТПР-53 имеют следующие виды исполнения:
ТТПП-53-11, ТТПР-53-11;
ТТПП-53-12, ТТПР-53-12;
ТТПП-53-21, ТТПР-53-21, ТТПП-53-31, ТТПР-53-31,
ТТПП-53-22, ТТПР-53-22, ТТПП-53-32, ТТПР-53-32;
ТТПП-53-23, ТТПР-53-23, ТТПП-53-33, ТТПР-53-33;
ТТПП-53-24, ТТПР-53-24, ТТПП-53-34, ТТПР-53-34;
ТТПП-53-25, ТТПР-53-25, ТТПП-53-35, ТТПР-53-35
Защитная оболочка термопреобразователей ТТПП-53-11, ТТПР-53-11 и ТТПП-53-12, ТТПР-53-12 выполнена из корунда КВТП в виде одно- или двухканальных трубок. Термопреобразователи имеют оголенные до 50 мм выводы для подключения к измерительной цепи.

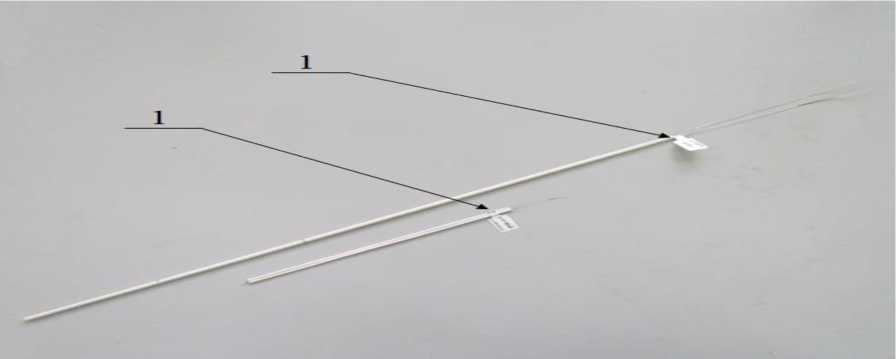

Рисунок 1 - Внешний вид термопреобразователей ТТПП-53-11, ТТПР-53-11, ТТПП-12, ТТПР-12.
(1 - место нанесения маркировки)
У остальных видов исполнения термопреобразователей ТТПП-53, ТТПР-53 защитная арматура состоит из соединенных между собой керамического чехла и металлической трубки. Свободные концы электродов выведены на клеммную головку. Материал головки сплав алюминия и стали.
ТТПП-53-23, ТТПР-53-23,ТТПП-53-33, ТТПР-53-33, ТТПП-53-24, ТТПР-53-24, ТТПП-53-34, ТТПР-53-34, ТТПП-53-25, ТТПР-53-25,ТТПП-53-35, ТТПР-53-35
ТТПП-53-21, ТТПР-53-21, ТТПП-53-31, ТТПР-53-31, ТТПП-53-22, ТТПР-53-22, ТТПП-53-32, ТТПР-53-32

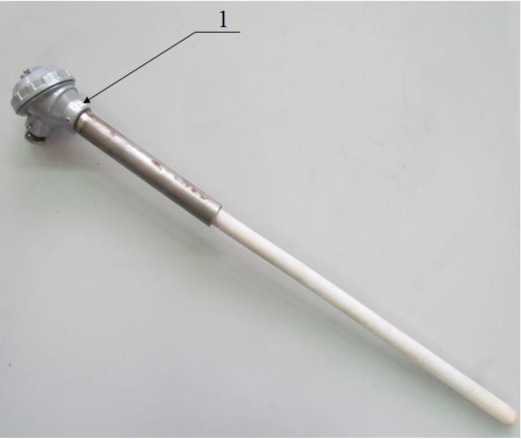

Рисунок 2 - Внешний вид термопреобразователей.
(1 - место нанесения маркировки)
Конструктивные особенности термопреобразователей и их отличия приведены в таблице 1.
Таблица 1
|
Вид исполнения |
Материал защитной оболочки |
Диаметр металлического чехла, мм |
Диаметр корундовой керамики, мм |
Количество и конструкция рабочих спаев |
|
ТТПП-53-11 ТТПР-53-11 |
1, 2-х канальный корунд |
- |
4 |
1 открытый |
|
ТТПП-53-12 ТТПР-53-12 |
1, 2-х канальный корунд |
- |
4 |
1 закрытый |
|
ТТПП-53-21 ТТПР-53-21 |
Сталь 12Х18Н10Т/ корунд |
30 |
20 |
1 изолированный |
|
ТТПП-53-31 ТТПР-53-31 |
Сталь 15Х25Т/ корунд | |||
|
ТТПП-53-22 ТТПР-53-22 |
Сталь 12Х18Н10Т/ корунд |
30 |
20 |
2 изолированных |
|
ТТПП-53-32 ТТПР-53-32 |
Сталь 15Х25Т/ корунд | |||
|
ТТПП-53-23 ТТПР-53-23 |
Сталь 12Х18Н10Т/ корунд |
25 |
15 |
1 изолированный |
|
ТТПП-53-33 ТТПР-53-33 |
Сталь 15Х25Т/ корунд | |||
|
ТТПП-53-24 ТТПР-53-24 |
Сталь 12Х18Н10Т/ корунд |
20 |
12 |
1 изолированный |
|
ТТПП-53-34 ТТПР-53-34 |
Сталь 15Х25Т/ корунд | |||
|
ТТПП-53-25 ТТПР-53-25 |
Сталь 12Х18Н10Т/ корунд |
14 |
8 |
1 изолированный |
|
ТТПП-53-35 ТТПР-53-35 |
Сталь 15Х25Т/ корунд |
Термопреобразователи относятся к однофункциональным, неразборным, неремонтируемым изделиям.
Способ крепления термопреобразователей - свободное погружение.
Маркировка наносится на ярлык (шильдик), прикрепляемый к выводным проводникам или клеммной головке термопреобразователя способом термотрансферной печати.
Технические характеристики
Диапазон измеряемых температур, °С - для ТТПП-53 - для ТТПР-53
от 0 до 1300
от 600 до 1600
Номинальная статическая характеристика (НСХ) по ГОСТ Р 8.585-2001 - для ТТПП-53 - для ТТПР-53
Пределы допускаемых отклонений от НСХ чувствительных элементов (термопар) по ГОСТ 6616-94, °С
для ТТПП-53
|
1 класс: - в диапазоне температур от 0 °С до 1100 °С - в диапазоне температур от 1100 °С до 1300 °С |
±1 ±(1+0,003(t-1100)), |
|
2 класс: - в диапазоне температур от 0 °С до 600 °С - в диапазоне температур от 600 °С до 1300 °С |
±1,5 ±0,0025t, где t - значение измеряемой температуры, °С |
для ТТПР-53
|
2 класс: - в диапазоне температур от 600 °С до 1600 °С 3 класс: - в диапазоне температур от 600 °С до 800 °С - в диапазоне температур от 800 °С до 1600 °С |
±0,0025t, ±4 ±0,005t, где t - значение измеряемой температуры, °С |
|
Пределы допускаемых отклонений от НСХ термопреобразователей в сборе с корундовым чехлом, °С - в диапазоне температур от 0 °С до 300 °С - в диапазоне температур от 300 °С до 1600 °С |
±3,25 ±0,01t, где t - значение измеряемой температуры, °С |
|
Длина монтажной части, мм Диаметр (в зависимости от исполнения), мм Масса (в зависимости от исполнения), кг Электрическое сопротивление изоляции при температуре (плюс 25±10) °С и относительной влажности от 30 % до 80 %, МОм, не менее Показатель тепловой инерции, с, не более - для ТТПП-53-11, ТТПР-53-11, ТТПП-53-12, ТТПР-53-12 - для ТТПП-53-21, ТТПР-53-21, ТТПП-53-22, ТТПР-53-22, ТТПП-53-31, ТТПР-53-31, ТТПП-53-32, ТТПР-53-32 - для ТТПП-53-23, ТТПР-53-23, ТТПП-53-33, ТТПР-53-33 - для ТТПП-53-24, ТТПР-53-24, ТТПП-53-34, ТТПР-53-34 - для ТТПП-53-25, ТТПР-53-25, ТТПП-53-35, ТТПР-53-35 Климатическое исполнение по ГОСТ 15150-69 Степень защиты от воздействия пыли и воды по ГОСТ 14254-96 - для ТТПП-53-11, ТТПР-53-11, ТТПП-53-12, ТТПР-53-12 - для ТТПП-53-21, ТТПР-53-21, ТТПП-53-22, ТТПР-53-22, ТТПП-53-31, ТТПР-53-31, ТТПП-53-32, ТТПР-53-32,ТТПП-53-23, ТТПР-53-23, ТТПП-53-33, ТТПР-53-33, ТТПП-53-24, ТТПР-53-24, ТТПП-53-34, ТТПР-53-34, ТТПП-53-25, ТТПР-53-25, ТТПП-53-35, ТТПР-53-35 |
от 320 до 3150 от 4 до 30 от 0,025 до 7,0 100 1 100 80 70 60 У3, ТВ3 IP00, IP65 |
|
Условное давление (Ру), МПа Вероятность безотказной работы за 6000 ч, не менее |
0,4 Pal = 0,96 |
Срок службы термопреобразователей соответствует таблице 2.
Таблица 2
|
Вид исполнения |
Температура эксплуатации, ° С |
Продолжительность эксплуатации, ч, не менее |
|
ТТПП-53-11, ТТПП-53-12 |
при номинальной температуре 1100 при верхнем пределе 1300 |
6000 1000 |
|
ТТПР-53-11, ТТПР-53-12 |
при номинальной температуре 1400 при верхнем пределе 1600 |
6000 1500 |
|
ТТПП-53-21, ТТПП-53-22 ТТПП-53-23, ТТПП-53-24 ТТПП-53-25, ТТПП-53-31 ТТПП-53-32, ТТПП-53-33 ТТПП-53-34, ТТПП-53-35 |
при номинальной температуре 1100 |
6000 |
|
ТТПР-53-21, ТТПР-53-22 ТТПР-53-23, ТТПР-53-24 ТТПР-53-25, ТТПР-53-31 ТТПР-53-32, ТТПР-53-33 ТТПР-53-34, ТТПР-53-35 |
при номинальной температуре 1400 |
6000 |
Знак утверждения типа
наносится на титульный лист паспорта ЕМТК.53.0000.00ПС типографским способом.
Комплектность
Комплект поставки соответствует таблице 3.
Таблица 3
|
Обозначение документа |
Наименование |
Кол-во, шт. |
Примечание |
|
Преобразователь температуры термоэлектрический платиновый |
1 |
В соответствии с заказом | |
|
ЕМТК.53.0000.00ПС |
Паспорт |
1 | |
|
Свидетельство о поверке |
1 |
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в документе «Преобразователи температуры термоэлектрические платиновые ТТПП-53, ТТПР-53». Паспорт. ЕМТК.53.0000.00ПС.
Нормативные документы
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры;
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 8.338-2002 Государственная система обеспечения единства измерений.
Преобразователи термоэлектрические. Методика поверки;
ТУ 4211-535-17113168-02 Преобразователи температуры термоэлектрические платиновые ТТПП-53, ТТПР-53. Технические условия.
