Стенды калибровочные переносные для токовихревых датчиков КСВД-1
| Номер в ГРСИ РФ: | 39450-08 |
|---|---|
| Производитель / заявитель: | ООО "НПФ "ВИБРОН", г.Москва |
|
39450-08: Описание типа
2019-39450-08.pdf
|
Скачать | 73.9 КБ |
Для поверки и калибровки токовихревых преобразователей (датчиков) и измерительных каналов, в состав которых они входят. Могут применяться в метрологических организациях, а также в метрологических службах предприятий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39450-08 |
| Действует | по 10.01.2024 |
| Наименование | Стенды калибровочные переносные для токовихревых датчиков |
| Модель | КСВД-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 54296ecc-5cac-b836-f99b-c8e379e15de0 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4277-001-95218262-2007 (ВИЦЕ.441161.003 ТУ) |
| Класс СИ | 27.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 04.03.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 04.03.2019 |
| Номер сертификата | 33757 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 243 п. 13 от 04.03.201414 от 25.12.08 п.72 |
Производитель / Заявитель
ООО "НПФ "ВИБРОН", РОССИЯ, г.Москва
Россия
119002, Карманицкий пер., д.9, (119034, пер.Барыковский, д.4, стр.2, офис № 114)
Поверка
| Методика поверки / информация о поверке | 4277-001-95218262-2007 РЭ, раздел 5 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 68 (96%) |
| Неуспешных поверок (СИ непригодно) | 3 (4 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
39450-08: Описание типа
2019-39450-08.pdf
|
Скачать | 73.9 КБ |
Описание типа
Назначение
Стенды калибровочные переносные для токовихревых датчиков КСВД-1 (далее стенды) предназначены для поверки и калибровки токовихревых преобразователей (датчиков) и измерительных каналов, в состав которых они входят.
Описание
Принцип действия стендов основан на изменении по синусоидальному закону зазора между чувствительным элементом поверяемого датчика и наклонной поверхностью вращающегося диска. Значение размаха зазора меняется в зависимости от расстояния между осью симметрии датчика и центром диска и измеряется при помощи индикатора часового типа.
Внешний вид стенда калибровочного переносного для токовихревых датчиков КСВД-1 приведен на рисунке 1.

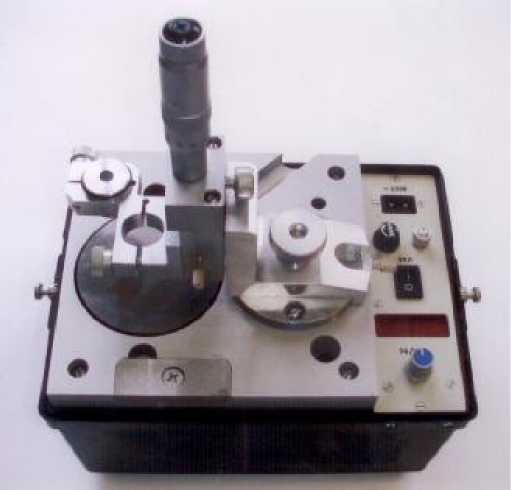

Рисунок 1 - Внешний вид стенда калибровочного переносного для токовихревых датчиков КСВД-1
Технические характеристики
Диапазон воспроизводимых зазоров (размах), мм
от 0 до 10 (±5)
|
Диапазоны воспроизводимых размахов виброперемещений (в зависимости от фиксированных положений шкалы измерения), мкм |
от 0 до 25; от 0 до 50; от 0 до 75; от 0 до 100; от 0 до 125; от 0 до 150; от 0 до 200; от 0 до 250 |
|
Диапазон скоростей вращения диска, об/мин |
от 500 до 5000 |
|
Пределы допускаемой основной абсолютной погрешности измерения зазора в статическом режиме, мкм |
±10 |
|
Пределы допускаемой основной абсолютной погрешности измерения зазора в динамическом режиме, мкм |
±15 |
|
Пределы допускаемой основной абсолютной погрешности измерения скорости вращения диска, об/мин |
±10 |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Напряжение питания (частота 50±1 Гц), В |
220±10 |
|
Пределы допускаемой дополнительной погрешности измерения зазора (виброперемещения), вызванной изменением температуры окружающего воздуха, мкм/ °С |
±0,5 |
|
Пределы дополнительной погрешности измерения скорости вращения, вызванной изменением температуры окружающего воздуха, об/мин/ °С |
±3 |
|
Условия эксплуатации: диапазон температур, оС относительная влажность воздуха при температуре, %, до |
от 10 до 35 80 |
|
Габаритные размеры, мм, не более |
250 x165 х260 |
|
Масса, кг, не более |
6 |
Знак утверждения типананосится на титульный лист паспорта типографским помощи трафарета черной несмываемой краской. |
способом и на стенд при |
Комплектность
Стенд калибровочный переносной для токовихревых
|
датчиков КСВД-1 |
1 шт. |
|
Кабель питания |
1 шт. |
|
Съемные разрезные втулки диаметром: 5 мм; 8 мм; | |
|
10 мм; 14 мм |
по 2 шт. |
|
Головка микрометрическая типа МГ модель 211121 |
1 шт. |
|
Индикатор часового типа с удлинителем ИЧ02 кл.1 |
1 шт. |
|
Руководство по эксплуатации с Методикой поверки |
1 экз. |
|
Паспорт |
1 экз. |
Поверка
осуществляется по разделу 5 «Методика поверки» Руководства по эксплуатации 4277-00195218262-2007 РЭ «Стенд калибровочный переносной для токовихревых датчиков КСВД-1», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 9 декабря 2008 года.
Основные средства поверки: индикатор часового типа ИЧ02 с ценой деления 0,01мм (Госреестр СИ № 33841-07); микрометр МГ (Госреестр СИ №25385-08); преобразователь вихртоковый модели PR6424 (Госреестр СИ № 40057-08); тахометр стробоскопический 2ТСт (Госреестр СИ № 11142-87).
Сведения о методах измерений
Руководство по эксплуатации «Стенд калибровочный переносной для токовихревых датчиков КСВД-1» 4277-001-95218262-2007 РЭ, раздел 1.4.
Нормативные документы
1 МИ 2070-90 «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 340-1 ^ 2404 Гц»
2 Технические условия ТУ 4277-001-95218262-2007 «Стенд калибровочный переносной для токовихревых датчиков КСВД-1».
Рекомендации к применению
- при выполнении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
