Преобразователи измерительные ATT 2100
| Номер в ГРСИ РФ: | 39546-08 |
|---|---|
| Производитель / заявитель: | Компания "Duon System Co., Ltd.", Корея |
|
39546-08: Описание типа
2014-39546-08.pdf
|
Скачать | 79.7 КБ |
Для преобразования выходных электрических параметров первичных преобразователей в выходной сигнал постоянного тока в диапазонах 4-20 мА. Применяются совместно с термометрами сопротивления и термоэлектрическими термометрами в промышленных технологиях для контроля температуры и управления исполнительными механизмами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39546-08 |
| Действует | по 17.01.2019 |
| Наименование | Преобразователи измерительные |
| Модель | ATT 2100 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 270abe19-5a1c-fbff-f859-6c029db3e1a3 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2008 |
| Страна-производитель | Корея |
| Примечание | 17.01.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 17.01.2019 |
| Номер сертификата | 33988 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 26 п. 30 от 17.01.201414 от 25.12.08 п.174 |
Производитель / Заявитель
Компания "Duon System Co., Ltd.", КОРЕЯ, РЕСПУБЛИКА
Корея
60-31, Gasan-dong, Geumchon-gu, SEOUL KOREA тел. +82-2-860-7900, 7980 факс +82 2 860 7997, E-mail: autrol@duon.co.kr
Поверка
| Методика поверки / информация о поверке | МП 2411-0029-2008 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1222
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1200 (98%) |
| Неуспешных поверок (СИ непригодно) | 22 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
39546-08: Описание типа
2014-39546-08.pdf
|
Скачать | 79.7 КБ |
Описание типа
Назначение
Преобразователи измерительные АТТ 2100 (далее - Преобразователи) предназначены для преобразования выходных электрических параметров первичных измерительных преобразователей и отображения на цифровом дисплее текущего значения температуры, а также формировании выходного сигнала постоянного тока в диапазоне 4 - 20 мА.
Описание
Принцип действия преобразователей основан на преобразовании выходных сигналов термопреобразователей сопротивления (ТС), термопар (ТП) в цифровую форму быстродействующим АЦП, отображения на цифровом дисплее и передачи по протоколу HART текущего значения температуры, а также формировании выходного сигнала силы постоянного тока в диапазоне 4 -20 мА, линейного по отношению к температуре, сопротивлению, или напряжению первичного преобразователя температуры.
Преобразователи в сочетании с персональным компьютером обеспечивают возможность конфигурации приборов, передачи, запоминания и обработки измерительной информации.
Преобразователи могут применяться во взрывоопасных зонах.
Маркировка взрывозащиты: 1ExdIICT5.

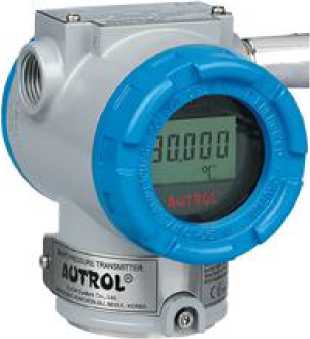

рис. 1 Вид преобразователя АТТ 2100
Программное обеспечение
Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации. Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
встроенное ПО преобр. АТТ2100 |
- |
59 |
Не доступен |
- |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «А» по МИ 3286-2010.
Версия встроенного ПО преобразователя АТТ2100 отображается на дисплее HART-коммуникатора, который подключается к клеммам питания преобразователя.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Основные технические характеристики приведены в таблицах 2-4.
Таблица 2. Диапазоны преобразований от различных первичных преобразователей, пределы допускаемой основной абсолютной погрешности
|
Наименование |
Типы первичных преобразователей |
Диапазоны преобразований в температурном эквиваленте |
Пределы допускаемой основной абсолютной погрешности |
|
ТС |
Pt 100 (а =0,00385) |
от минус 200 до 650 °C |
± 0,17 °С |
|
Pt 100 (а =0,00391) |
от минус 200 до 500 °C |
± 0,16 °С | |
|
ТП |
В |
100 до 1820 °C |
±0,77 °С |
|
E |
от минус 200 до 1000 °C |
± 0,20 °С | |
|
J |
от минус 200 до 1200 °C |
± 0,25 °С | |
|
K |
от минус 200 до 1350 °C |
± 0,35 °С | |
|
N |
от минус 200 до 1300 °C |
± 0,40 °С | |
|
R |
от 0 до 1760 °C |
± 0,60 °С | |
|
S |
от 0 до 1740 °C |
± 0,50 °С | |
|
Т |
от минус 200 до 400 °C |
± 0,25 °С | |
|
Терморезистор |
от 0 до 430 Ом |
± 0,35 Ом | |
|
Термодатчик с зависимостью напряжения от температуры |
от минус 10 до 75 мВ |
± 0,012 мВ | |
Примечание: 1. С помощью программного обеспечения границы аналогового выходного
сигнала 4-20 мА могут быть установлены в соответствии с требуемым температурным диапазоном. При вычислении допускаемой основной погрешности выходного сигнала добавляется 0,03 % от минимального диапазона преобразования. Минимальный диапазон для термометров сопротивления - 15 °С, для термопар - 25 °С. Также для терморезистора границы выходного сигнала могут быть установлены с минимальным диапазоном - 20 Ом, для термодатчика с зависимостью напряжения от температуры - 2 мВ.
Таблица 3. Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от 23 °С на 1 °С, при работе от различных первичных преобразователей
|
Наименование первичного преобразователя |
Пределы дополнительной погрешности |
|
Термопреобразователь сопротивления |
± 0,003 °С |
|
Термопара R, S, Т |
± 0,003 % от текущего значения, но не менее 0,015 °С |
|
Термопара E, J, K, N |
± (0,005 °С + 0,0005 % от текущего значения) |
|
Термопара B |
± 0,05 °С |
Примечание: 1. При вычислении дополнительной температурной погрешности выходного сигнала добавляется 0,002 % от минимального диапазона преобразования.
Таблица 4. Технические характеристики
|
Измерительный ток, мА |
5,0 |
|
Компенсация холодного спая |
Есть |
|
Схемы подключений |
ТС - 2-х; 3-х; 4-х пр.; 2-х пр.- для остальных датчиков |
|
Унифицированный выход, мА |
от 4 до 20, 2-х пр. схема |
|
Напряжение питания постоянного тока, В |
11,9 - 45 (сопротивление цепи должно быть в пределах 250-550 Ом при 24 В) |
|
Габаритные размеры, мм, не более: диаметр корпуса |
86 |
|
длина |
112 |
|
высота с крепежным приспособлением |
115 |
|
Масса, кг, не более |
1,2 |
|
Условия эксплуатации: Диапазон температуры окружающего воздуха, оС |
от минус 30 до 80 |
|
Диапазон относительной влажности окружающего воздуха, % |
от 5 до 95 |
|
Условия транспортирования и хранения Диапазон температуры окружающего воздуха, оС |
от минус 40 до 85 |
|
Диапазон относительной влажности окружающего воздуха, % |
от 5 до 95 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографическим способом и на преобразователь в виде наклейки.
Комплектность
- Преобразователь - 1 шт.
- паспорт - 1 экз.
- методика поверки МП2411- 0029 -2008 - 1 экз.
Поверка
осуществляется в соответствии с документом МП 2411- 0029 -2008 «Преобразователи измерительные АТТ 2100. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», в ноябре 2008 г.
Основное поверочное оборудование:
- компаратор напряжений Р3017, класс 0,0002, пределы компарирования напряжений постоянного тока 11,111110 В с погрешностью: ±(U+1) мкВ; 1,1111110 В с погрешностью: ±(U+0,1) мкВ; 0,11111110 В с погрешностью: ±(2U+0,04) мкВ;
- мера электрического сопротивления Р3030, 10 Ом
- многозначная мера электрического сопротивления Р3026, диапазон от 0,01 до 105 Ом, класс точности 0,002/1,540-6.
Сведения о методах измерений
Методы измерения изложены в руководстве по эксплуатации «Преобразователи измерительные АТТ 2100, компании «Duon System Co., Ltd.», Южная Корея».
Нормативные документы
1. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
2. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
3. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
4. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
5. ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
6. ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
7. Техническая документация компании «Duon System Co, Ltd», Южная Корея.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
