Системы измерения углов установки колес автотранспортных средств WA мод. 900, 900XS, 920, 020

Назначение

Системы измерения углов установки колес автотранспортных средств WA мод. 900, 900XS, 920, 020 (далее - системы) предназначены для измерения углов установки колес легковых и грузовых автомобилей, а также автобусов всех марок.

Описание

Принцип действия системы основан на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью CCD датчиков. Система состоит из измерительных головок, микропроцессорной системы обработки результатов измерений, компьютерной стойки с электронным блоком на базе персонального компьютера типа IBM и комплекта вспомогательных устройств и приспособлений. Измерительные головки (крепятся к каждому колесу с помощью специальных адаптаров) оснащены CCD датчиками для измерение углов схождения и поворота колес и уклономерами для измерение углов развала и наклона оси.

По точностным характеристикам модификации идентичны, отличаются по способу передачи сигнала от роботов к компьютерной стойке (радио сигнал в модификациях WA 920, WA 020 и кабель в модификациях WA900, 900XS).

Модификация WA 900XS имеет ограничения:

• невозможно сохранить данные клиента (возможно заполнить и распечатать форму без запоминания);

• отсутствует опция программного обеспечения для Мерседеса.

В модификации WA 020 в комплекте поставки отсутствует персональный компьютер и компьютерная стойка.

Общий вид системы (вид спереди) представлен на рисунке 1.

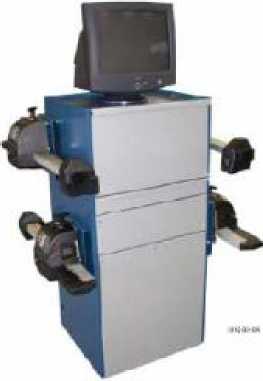

Рисунок 1 - Система измерения углов установки колес автотранспортных средств WA.

Программное обеспечение

Системы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения углов установки колес легковых и грузовых автомобилей, а также автобусов всех марок. Контрольная сумма 0F29 (CRC 32) высвечивается на экране в верхнем левом углу при нажатии клавиш Shift+F12.

Система имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Влияние встроенного программного обеспечения системы измерения углов установки колес автотранспортных средств WA учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286 - 2010.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2

Таблица 2

Условия эксплуатации:

1.      Диапазон температуры окружающего воздуха, °С..........................от 0 до +30.

2.      Относительная влажность воздуха, %.........................................20-80.

Условия эксплуатации:

1.      Диапазон температуры окружающего воздуха, °С..........................от 0 до +30.

2.      Относительная влажность воздуха, %.........................................20-80.

Знак утверждения типа

Знак утверждения типа наносится на корпус системы в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплектность системы приведена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 2511/0018-2008 «Системы измерения углов установки колес автотранспортных средств WA мод. 900, 900XS, 920, 020. Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» в октябре 2008 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные второго класса точности ГОСТ 9038-90; рулетка измерительная металлическая (0-10000, Кл.2, ГОСТ 7502-98); оптический квадрант КО-60М.

Сведения о методах измерений

Методика измерений приведена в документе «Системы измерения углов установки колес автотранспортных средств WA (модификации 900, 900XS, 920, 020). Руководство по эксплуатации».

Лист № 4

Всего листов 4

Нормативные документы

Техническая документация фирмы «Otto Nussbaum GmbH &Co KG»

Рекомендации к применению

- вне сферы государственного регулирования обеспечения единства измерений.
