Толщиномеры покрытий вихретоковые ВТ-201
| Номер в ГРСИ РФ: | 39650-08 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО "Контроль. Измерение. Диагностика", г.Химки |
|
39650-08: Описание типа
2024-39650-08.pdf
|
Скачать | 384.8 КБ |
Для измерений толщины нетокопроводящих покрытий (лаки, краски, эмаль и другие диэлектрики), нанесенных на токопроводящее немагнитное основание со значением удельной электропроводимости 1...65 МСм/м в машиностроении, авиации и других областях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39650-08 |
| Действует | по 20.12.2024 |
| Наименование | Толщиномеры покрытий вихретоковые |
| Модель | ВТ-201 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c695b8da-bce9-b608-3175-42c1e27d2bd8 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4276-020-52736667-08 |
| Класс СИ | 27.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 24.01.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 24.01.2019 |
| Номер сертификата | 34090 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 42 п. 22 от 24.01.201414 от 25.12.08 п.286 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Контроль. Измерение. Диагностика» (ООО «Контроль. Измерение. Диагностика.»), Московская обл., г. Химки
Россия
125299, ул.Приорова, 2А тел.141-9434 (121552 , ул.Оршанская, 3 тел. (495) 722-05 -93)
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.502-84 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 372 (96%) |
| Неуспешных поверок (СИ непригодно) | 16 (4 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
39650-08: Описание типа
2024-39650-08.pdf
|
Скачать | 384.8 КБ |
Описание типа
Назначение
Толщиномеры покрытий вихретоковые ВТ-201 (далее - толщиномеры) предназначены для измерений толщины нетокопроводящих покрытий (лаки, краски, эмаль и другие диэлектрики), нанесенных на токопроводящее немагнитное основание со значением удельной электропроводимости от 1 до 65 МСм/м.
Описание
Принцип действия толщиномеров основан на вихретоковом неразрушающем методе измерений. Электромагнитное поле преобразователя толщиномера возбуждает вихревые токи в контролируемом изделии, которые создают свое электромагнитное поле. В результате взаимодействия этих полей в преобразователе возникает электрический ток, величина которого зависит от толщины покрытия. Электрический ток представляет собой в первоначальном виде переменное напряжение частотой 4 МГц, а его обработка заключается в усилении, детектировании, аналого-цифровом преобразовании и линеаризации.
Перечисленные операции осуществляются с помощью микропроцессора, который далее обеспечивает преобразование обработанного сигнала в значение толщины покрытия, выраженное в микрометрах. Это значение отображается на жидкокристаллическом индикаторе толщиномера.
Толщиномеры состоят из электронного блока и преобразователя, соединенных кабелем.
Толщиномеры выпускаются в трех модификациях: ВТ-201-00, ВТ-201-01 и
ВТ-201-02, которые отличаются друг от друга диапазоном измеряемых толщин покрытий и используемыми преобразователями.
На рисунке 1 показан внешний вид толщиномеров покрытий вихретоковых ВТ-201.

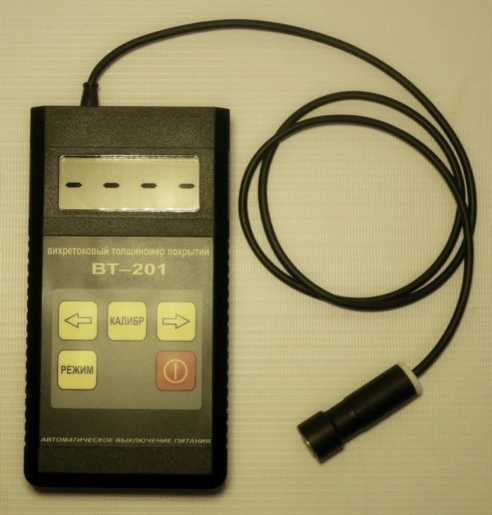

Рисунок 1 - Внешний вид толщиномеров покрытий вихретоковых ВТ-201
Программное обеспечение
Толщиномеры имеют в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение толщиномеров вихретоковых ВТ-201 |
ВТ-201 ПО |
2.0 |
- |
- |
Программное обеспечение встроено в аппаратное устройство средства измерений и осуществляет функции индикации и управления.
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Диапазон измеряемых толщин, мкм:
- для толщиномера ВТ-201-00, мкм; от 5 до 1100
|
- для толщиномера ВТ-201-01, мкм; - для толщиномера ВТ-201-02, мкм; Пределы допускаемой основной абсолютной погрешности, мкм: |
от 1 до 300 от 100 до 8000 +(0,03Хн + 1,0) |
где Хн - измеренное значение толщины покрытия, мкм.
Пределы допускаемой дополнительной погрешности при отклонении температуры окружающего воздуха от нормальной на каждые 5°С в
|
пределах диапазона рабочих температур, не более, мкм: |
±0,5 (0,03Хн + 1,0) |
|
где Хн - измеренное значение толщины покрытия, мкм. Пределы допускаемой дополнительной погрешности, вызванной уменьшением радиуса кривизны менее 5 мм для ВТ-201-00, 3 мм для ВТ-201-01, 8 мм для ВТ-201-02, мкм где Аосн - основная погрешность, мкм: |
A 2 А осн log2 —; a |
|
а - радиус кривизны, мм, А - коэффициент, равный 5, 3, 8 мм соответственно. Время одного измерения не более, с: Питание осуществляется от одной батареи типа «Корунд» с напряжением, В Габаритные размеры, мм: |
3 9 |
|
- толщиномера без преобразователя (длина х высота х ширина): |
160х90х31 |
|
- преобразователя (диаметр х высота), мм - для толщиномера ВТ-201-00 - для толщиномера ВТ-201-01 - для толщиномера ВТ-201-02 Масса (без источника питания) не более, кг: |
18х60 12х45 22х60 0,3 |
Условия эксплуатации толщиномеров:
|
- диапазон рабочих температур, °С: |
0 + 40 |
|
- относительная влажность при 25o С не более, %: |
80 |
|
Продолжительность непрерывной работы от одной батареи типа «Корунд» не менее, ч: |
25 |
|
Средняя наработка на отказ, не менее, ч. Средний срок службы, лет: |
10 000 10 |
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель толщиномера методом фотолитографии и на титульный лист руководства по эксплуатации РЭ-4276-020-52736667-08 и паспорта ПС-4276-020-52736667-08 методом печати.
Комплектность
|
№ |
Наименование |
количество |
|
1 |
Толщиномер покрытий вихретоковый ВТ-201 |
1 |
|
2 |
Мера толщины покрытия |
1 |
|
3 |
Образец основания |
1 |
|
4 |
Футляр |
1 |
|
5 |
Руководство по эксплуатации РЭ 4276-001-52736667-02 |
1 |
|
6 |
Паспорт ПС-4276-020-52736667-08 |
1 |
Сведения о методах измерений
Сведения о методах измерений приведены в документе Руководство по эксплуатации Толщиномеры покрытий вихретоковые ВТ-201 РЭ 4276-001-52736667-02.
Нормативные документы
Р 50.2.2006-2001 «Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм», технические условия ТУ 4276-020-52736667-08.
