Анализаторы шума и вибрации АССИСТЕНТ
| Номер в ГРСИ РФ: | 39671-08 |
|---|---|
| Производитель / заявитель: | ООО "НТМ-Защита", г.Москва |
|
39671-08: Описание типа
2023-39671-08.pdf
|
Скачать | 386.4 КБ |
Для измерений уровней звука, общих и корректированных значений виброускорения, а также анализа спектра. Могут применяться органами гигиены и эпидемиологии, охраны труда, испытательными лабораториями и научными учреждениями для определения условий труда и аттестации рабочих мест, сертификации продукции, научных исследований, а также для диагностики технического состояния машин и оборудования на производстве.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39671-08 |
| Действует | по 24.01.2029 |
| Наименование | Анализаторы шума и вибрации |
| Модель | АССИСТЕНТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 94a20eeb-e2de-bfc1-3528-8b050f015e72 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4381-005-18446736-08 |
| Класс СИ | 36 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 04.03.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 04.03.2019 |
| Номер сертификата | 34059 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 243 п. 06 от 04.03.201414 от 25.12.08 п.307 |
Производитель / Заявитель
Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита"), г. Москва
Россия
115409, Каширское шоссе, 31, тел. 323-90-79, факс 323-92-82, Тел. (495) 500-03-00, 115201, Каширское шоссе, 22, корп.4, стр.7 Тел. (495) 5000-300, 231-3020 (многоканальные), E-mail: ntm@ntm.ru
Поверка
| Методика поверки / информация о поверке | БВЕК.438150-005Д1 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
20119
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 19675 (98%) |
| Неуспешных поверок (СИ непригодно) | 444 (2 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
39671-08: Описание типа
2023-39671-08.pdf
|
Скачать | 386.4 КБ |
Описание типа
Назначение
Анализаторы шума и вибрации АССИСТЕНТ (далее - анализаторы) предназначены для измерений средних (эквивалентных), экспоненциально усредненных и пиковых уровней звука, инфразвука и ультразвука; уровней звукового давления (УЗД) в октавных и третьоктавных полосах частот в диапазонах звука, инфразвука и ультразвука; корректированных уровней виброускорения общей и локальной вибрации и уровней виброускорения в октавных и третьоктавных полосах частот в диапазонах общей и локальной вибрации.
Описание
Конструктивно анализатор представляет собой малогабаритный прибор c автономным питанием от аккумуляторов и состоит из блока измерительного (БИ), предусилителя микрофонного (ПУ), микрофонов конденсаторных (МК) типа МК265, ВМК205 и МК233, вибропреобразователя (ВП) типа АР38, АР40. ПУ соединяется с БИ соединительным кабелем. ВП соединяется с БИ соединительным кабелем, в соответствие с маркировкой выходов осей ВП.
Принцип работы основан на преобразовании звукового давления с помощью МК (или ускорения с помощью ВП) в электрический сигнал, обрабатываемый далее специализированным микропроцессором. Информация о режиме работы прибора и измеренных величинах отображается на цветном дисплее (ЦД) БИ. Анализатор имеет энергонезависимую память для записи служебной информации и результатов измерений. Результаты из энергонезависимой памяти прибора могут быть переписаны на стандартный USB флэш-диск, или переданы в персональный компьютер с помощью программного обеспечения, поставляемого с прибором.
Предусмотрена зарядка аккумуляторов прибора с помощью сетевого адаптера из комплекта поставки. В случае необходимости, аккумуляторы могут быть заменены стандартными батарейками типоразмера АА.
Анализаторы в режиме шумомера соответствуют классу 1 по ГОСТ 17187-2010, МЭК 61672-1, в режиме виброметра - ГОСТ ИСО 8041-2006. Октавные и третьоктавные фильтры соответствуют классу 1 по МЭК 61260.

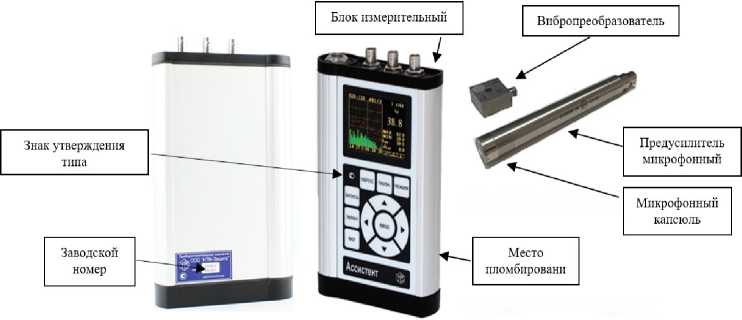

Внешний вид анализатора, схема пломбировки от несанкционированного доступа, место нанесения знака утверждения типа и заводского номера приведены на рисунке 1.
Рисунок 1 - Внешний вид анализатора, место пломбировки, место нанесения знака утверждения типа и заводского номера.
Нанесение знака поверки на корпус анализаторов не предусмотрено. Заводской номер и год выпуска наносится типографским способом на прямоугольную фирменную пластинку, размещаемую на задней панели корпуса анализатора. Формат обозначения заводского номера и года выпуска цифровой.
Программное обеспечение
Программное обеспечение (ПО), установленное на встроенный сигнальный процессор, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MCORE firmware |
|
Номер версии (идентификационный номер) ПО |
MCORE |
|
Цифровой идентификатор ПО |
- |
Метрологически значимая часть ПО анализаторов и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Шумомер | |
|
Диапазон измерений уровней звука для характеристики "А", дБ |
от 20 до 150 |
|
Диапазон измерений уровней звука для характеристики "C", дБ |
от 22 до 150 |
|
Диапазон измерений уровней звука для характеристики "Z", дБ |
от 30 до 150 |
|
Частотные характеристики |
А, С, Z |
|
Временные характеристики |
S, F, I, Peak, Leq |
|
Пределы допускаемой абсолютной погрешности измерений уровней звука, дБ |
±0,7 |
|
Частотный диапазон измерений, Гц - для характеристик G, ZI - для характеристик A, C, Z |
от 1,6 до 20 от 2 до 40000 |
|
Виброметр | |
|
Количество каналов измерения* |
3 |
|
Динамический диапазон измерения виброускорения с полосовым фильтром Bh, дБ отн. 1-10-6 м/с2 |
от 70 до 170 |
|
Частотный диапазон измерения виброускорения, Гц |
от 0,8 до 1250 |
|
Пределы допускаемой абсолютной погрешности измерения виброускорения на опорной частоте 79,58 Гц |
±0,5 |
|
Корректирующие фильтры |
Wh, Wd, Wb, Wk, Wm, Wc, We, Wj |
|
Полосовые фильтры |
Bh, Bw, Bwm |
|
Анализатор | |
|
Частотный диапазон в режиме анализатора спектра, Гц |
от 0,8 до 40000 |
|
Диапазон частот цифровых октавных фильтров, Гц |
от 1 до 32 000 |
|
Диапазон частот цифровых третьоктавных фильтров, Гц |
от 0,8 до 40000 |
|
* для вибропреобразователей с чувствительностью 10 пКл/g | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
2000 |
|
Срок службы, лет |
7 |
|
Источник питания (четыре аккумулятора типа АА) напряжение питания, В |
5 |
|
потребляемый ток, мА |
200 |
|
Масса с аккумуляторами, кг, не более |
0,8 |
|
Габаритные размеры, мм, не более - длина |
200 |
|
- ширина |
35 |
|
- высота |
115 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность воздуха (при температуре 40 °С), %, не более |
90 |
|
- атмосферное давление, кПа |
от 90 до 110 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на БИ в виде наклейки.
Комплектность
Таблица 4 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный |
БВЕК.444.10 |
1 шт.* |
|
Предусилитель микрофонный |
БВЕК.444.20 |
1 шт. * |
|
Микрофон конденсаторный |
МК-265 |
1 шт. * |
|
Микрофон конденсаторный |
МК-233 |
1 шт. * |
|
Микрофон конденсаторный |
ВМК205 |
1 шт. * |
|
Штатив микрофона |
БВЕК.444.31 |
1 шт. * |
|
Вибро-преобразователь |
АР38Р, АР38 |
1 шт. * |
|
Вибро-преобразователь |
АР40 |
1 шт. * |
|
Вибро-преобразователь |
ДН-3-М1 |
1 шт. * |
|
Кабель соединительный компьютера (1,5 м) |
БВЕК.444.11 |
1 шт. |
|
USB флэш-диск (4 Гб) |
1 шт. | |
|
Программа для ведения архива измерений на ПК |
Assistent DataCenter |
1 шт. |
|
Программа для измерений в режиме телеметрии |
AssistentTele |
1 шт. |
|
Программа для обработки записей мониторинга |
Мониторинг |
1 шт. |
|
Программа для загрузки ПО прибора. |
AssistentWriter |
1 шт. |
|
Программа калькулятор |
Calculator |
1 шт. |
|
Сетевой адаптер |
БПСМ-9-08 |
1 шт. |
|
Кассета с запасными аккумуляторами | ||
|
Сумка укладочная (сумка для хранения и транспортировки) |
ОСТ 17.838.80 | |
|
Штатив микрофона напольный |
БВЕК.444.32 |
1 шт.* |
|
Ветрозащита |
БВЕК.444.33 |
1 шт.* |
|
Акустический калибратор |
Защита К |
1 шт.* |
|
Магнитный прижим (для установки ВП) |
БВЕК.444.34 |
1 шт.* |
|
Адаптеры (для установки ВП) |
БВЕК.444.35 |
1 шт.* |
|
ПО для измерения и анализа звука (режимы dBSLM, dB1/3,dBC/Z, STAT, АРМ) |
S |
1 шт.* |
|
ПО для измерения и анализа инфразвука (режим dBINF, АРМ) |
I |
1 шт.* |
|
ПО для измерения и анализа ультразвука (режим dBULT) |
U |
1 шт.* |
|
Наименование |
Обозначение |
Количество |
|
ПО для измерения и анализа вибрации, 1 канал (режимы Vha, Sha, Vwb, Swb, Band) |
V |
1 шт.* |
|
ПО для измерения и анализа вибрации, 3 канала (режимы Vha, Sha, Vwb, Swb, Band) |
V3 |
1 шт.* |
|
ПО для измерения и анализа вибрации, 3 канала одновременно (режимы Vha, Sha, Vwb, Swb, Band, АРМ, VXYZ) |
V3RT |
1 шт.* |
|
Паспорт |
БВЕК.438150-005ПС |
1 экз. |
|
Руководство по эксплуатации |
БВЕК.438150-005РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. * |
|
где * - изделия, поставляемые по требованию заказчика | ||
Сведения о методах измерений
приведены в разделе 5 «Измерение и частотный анализ шума, инфразвука, ультразвука» и разделе 6 «Измерение и частотный анализ вибрации» документа БВЕК.438150-005РЭ «Анализатор шума и вибрации АССИСТЕНТ. Руководство по эксплуатации».
Нормативные документы
МЭК 61672-1 «Электроакустика. Измерители уровня звука. Часть 1. Технические условия»;
ТУ 4381-005-18446736-08. «Анализатор шума и вибрации АССИСТЕНТ. Технические условия.
