Манометры, вакуумметры, мановакуумметры самопишущие МТС, ВТС, МВТС

Назначение

Манометры, вакуумметры, мановакуумметры самопишущие МТС, ВТС, МВТС предназначены для измерения и непрерывной записи во времени на дисковой диаграмме избыточного и вакуумметрического давлений жидких и газообразных неагрессивных сред, в том числе газообразного кислорода.

Описание

Принцип действия приборов основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины, один конец которой герметично соединен с держателем, а другой через тягу соединен с кривошипным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение пера относительно дисковой диаграммы.

Запись давления производится пером на диске диаграммном, закрепленном диаграммо-держателем. Перо имеет корректор нуля, при помощи, которого во время регулировки оно устанавливается на нулевую отметку диска диаграммного.

Вращение диска диаграммного осуществляется с помощью часового механизма или синхронного двигателя, питание к которому подводится через штепсельный разъем.

Приборы относятся к

- однофункциональным, одноканальным   МТС-711М1, МТС-712М1,

ВТС-711М1, ВТС-712М1,

МВТС-711М1, МВТС-712М1

- однофункциональным, двухканальным    МТ2С-711М1, МТ2С-712М1,

ВТ2С-711М1, ВТ2С-712М1,

МВТ2С-711М1, МВТ2С-712М1

Наименование приборов, обозначение, число одновременно записываемых величин давления и привод диска диаграммного приведены в таблице 1.

Т а б л и ц а 1

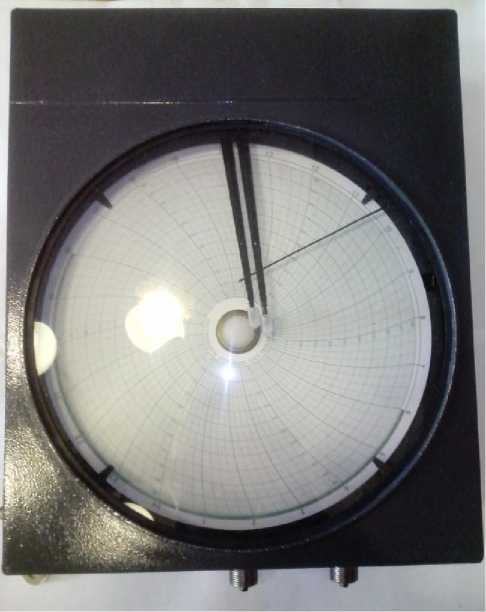

Рисунок 1 - Общий вид приборов

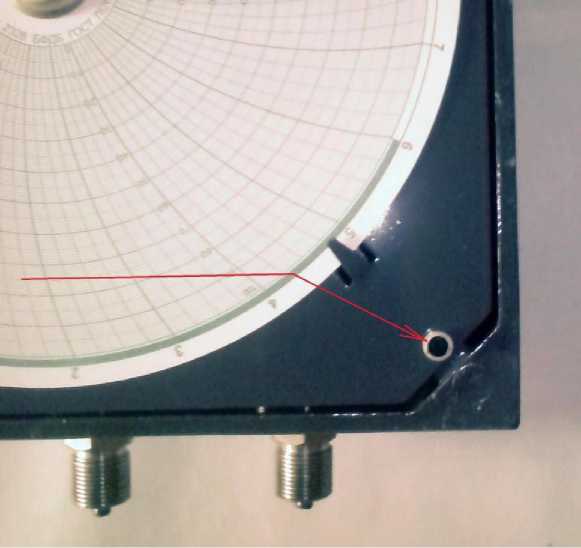

Рисунок 2 - Схема пломбирования

Технические характеристики

Диапазон записи приборов соответствует таблице 2.

Т а б л и ц а 2

П р и м е ч а н и е - Приборы с диапазоном записи до 0-25 МПа (0-250 кгс/см2) изготавливаются также для измерения кислорода. В этом случае к обозначению прибора добавляется буква «К».

Пределы допускаемой основной погрешности приборов Д, выраженные в процентах от диапазона записи, и дифференцированные значения предела допускаемой основной погрешности приведены в таблице 3.

Т а б л и ц а 3

Вариация записи, не более

|Д |

220+22/-33 50±1

IP 40 или IP 54 395х286,7х126,6

7,5

9

10

От - 10 до + 60

до 80

до 100

Питание приборов от сети переменного тока

- напряжение, В

- частота, Гц

Степень защиты

Габаритные размеры, мм, не более

Масса, кг, не более

- однозаписных

- двухзаписных

Средний срок службы, лет, не менее

У словия эксплуатации:

- температура окружающего воздуха, оС

- относительная влажность, %

исполнение УХЛ

исполнение Т

Знак утверждения типа

наносится на табличку прибора фотохимическим методом, а также в верхней части титульных листов руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплектность приборов приведена в таблице 4.

Т а б л и ц а 4

Поверка

осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакууммет-ры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Основные средства поверки:

- манометры эталонные грузопоршневые по ГОСТ 8291-83;

- мановакуумметры эталонные грузопоршневые класса точности 0,05;

- задатчики давления типа Воздух-1,6, Воздух-2,5, Воздух-250.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.017-79 ГСИ. Государственный специальный эталон и общесоюзная поверочная

схема для средств измерений избыточного давления до 250 МПа

ГОСТ 2405 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тя-гонапоромеры. Общие технические условия

МИ 2124-90 ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки

ТУ 311-0225626.111-2008 Манометры, вакуумметры, мановакуумметры самопишущие МТС, ВТС, МВТС. Технические условия
