Трансформаторы тока CT24
| Номер в ГРСИ РФ: | 39750-08 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Dr. Techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
|
39750-08: Описание типа
2017-39750-08.pdf
|
Скачать | 77.6 КБ |
Являются масштабными преобразователями тока, для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39750-08 |
| Действует | по 21.11.2022 |
| Наименование | Трансформаторы тока |
| Модель | CT24 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | effdc679-bd41-f897-1759-cf4ae477af6f |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2008 |
| Страна-производитель | Австрия |
| Примечание | 13.06.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 13.06.2018 |
| Номер сертификата | 34344 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 588 п. 19 от 13.06.201314д от 25.12.08 п.70 |
Производитель / Заявитель
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", АВСТРИЯ
Австрия
A-2340, Modling, Beethovengasse 43 -45 Тел. +43 2236 409 485 Факс +43 2236 409 322
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
39750-08: Описание типа
2017-39750-08.pdf
|
Скачать | 77.6 КБ |
Описание типа
Назначение
Трансформаторы тока СТ24.предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформатора заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.
Трансформаторы тока СТ24 являются проходными трансформаторами внутренней установки с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. Трансформаторы тока СТ24 выпускаются в исполнениях СТ24, CT24D, СТ24Е и CT24F , отличающихся значениями номинальных первичных токов, габаритными и установочными размерами и массой. Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.

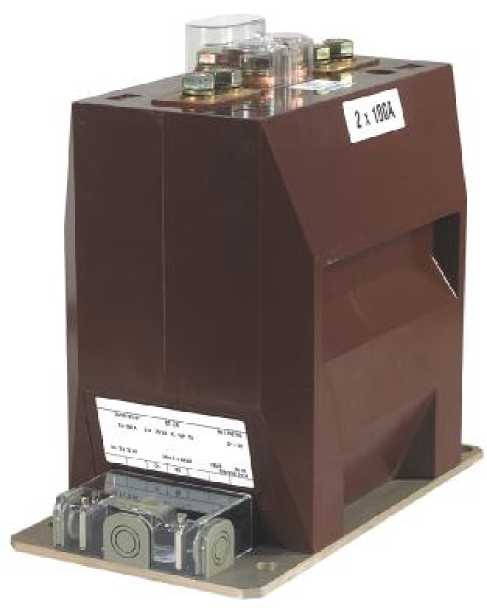

Общий вид трансформаторов тока СТ24 представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на стенку корпуса.
Рис. 1
Технические характеристики
Основные технические характеристики трансформаторов тока СТ24 приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
Примечание |
|
Номинальное напряжение кВ |
24 | |
|
Количество вторичных обмоток |
1 ... 4 | |
|
Номинальный первичный ток (11Н), А |
5 ... 4000 | |
|
Номинальный вторичный ток (12Н), А |
1; 5 | |
|
Номинальная вторичная нагрузка (cosф=0.8), ВА |
2,5....30 |
100ВА по заказу. Соотношения классов точности и номинальных нагрузок указано в паспорте и на табличке каждого трансформатора |
|
Номинальные классы точности: - измерительных обмоток - обмоток для защиты |
0,2; 0,2S; 0,5; 0,5S; 1; 3 5Р; 10Р | |
|
Номинальная предельная кратность тока вторичной обмотки (для защиты) не менее |
5 ....20 |
45 по заказу |
|
Номинальный коэффициент безопасности вторичной обмотки для измерения не более |
5 ... 20 |
В зависимости от исполнения |
|
Ток односекундной термической стойкости 11Т, кА |
100 11н |
Не более 100 кА |
|
Ток динамической стойкости 1д, кА |
2,5 11т | |
|
Средний срок службы, не менее, лет |
25 | |
|
Габаритные размеры, Длина, мм; Ширина, мм Высота, мм |
335 ...448 178 280 | |
|
Масса трансформатора, кг |
30 ....38 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на шильдик трансформатора методом наклейки.
Комплектность
1 Трансформатор тока СТ24
1 шт.;
1 экз.
2 Паспорт
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».
Основные средства поверки:
- эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А;
- прибор сравнения КТ.01, ПГ (0,001 ^ 1,0)%, (0,1 ^20) мин.
Сведения о методах измерений
Отсутствуют
Нормативные документы
ГОСТ 7746-2001 ГСИ Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
Техническая документация фирмы-изготовителя.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям.
