Элементы чувствительные медные технические ЧЭМТ-1, ЧЭМТ-2

Назначение

Элементы чувствительные медные технические ЧЭМТ-1, ЧЭМТ-2 (далее -чувствительные элементы) предназначены для измерения температуры жидких, газообразных, твердых и сыпучих сред.

Описание

Принцип действия чувствительных элементов основан на зависимости электрического сопротивления меди от температуры.

Чувствительные элементы ЧЭМТ-1 состоят из медной спирали, заключенной в оболочку из фторопластовой пленки и выводов для присоединения к измерительной цепи. Медный резистор изготавливается из проволоки диаметром 50 или 70 мкм, выводы - медная проволока диаметром 0,3 или 0,5 мм.

Чувствительные элементы ЧЭМТ-2 представляют собой ЧЭМТ-1, заключенный в металлический корпус (гильзу). Материал гильзы - сталь 12Х18Н10Т, 08Х13, латунь 96 (98), медь М1.

Схема соединения - двухпроводная.

Чувствительные элементы относятся к невосстанавливаемым, неремонтируемым изделиям. По способу контакта с измеряемой средой - погружаемые.

ЧЭМТ-1

ЧЭМТ-2

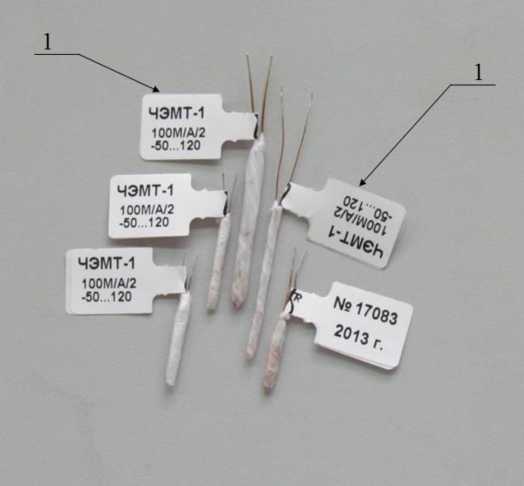

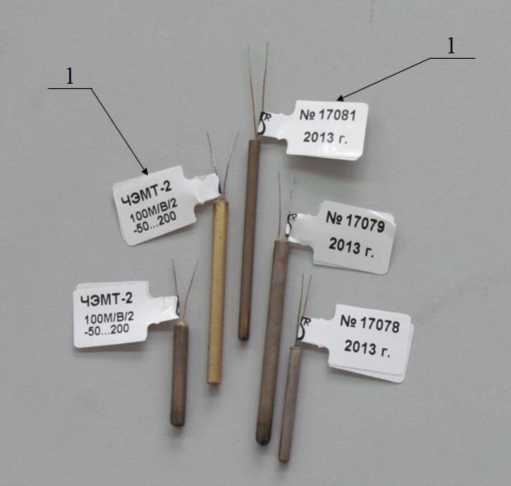

Рисунок 1 - Внешний вид чувствительных элементов.

(1 - место нанесения маркировки)

Клейма и маркировки наносятся на шильдики, прикрепляемые к выводам чувствительных элементов.

Чувствительные элементы используются как самостоятельные средства измерения температуры, так и в составе термометров сопротивления из меди.

Технические характеристики

от минус 50 до плюс 200

50М, 100М 0,00428

50

100

А, В, С

Диапазон измерения температуры, °С

Номинальная статическая характеристика (НСХ)

Температурный коэффициент а, °С-1

Номинальное сопротивление при 0 °С (Яо), Ом

для НСХ 50М,

для НСХ 100М

Класс точности по ГОСТ 6651-2009

Допуски по температуре приведены в таблице 1.

Таблица 1

где -|t| - абсолютное значение температуры, °С

Допуски по сопротивлению при 0 °С (Ro) приведены в таблице 2.

Таблица 2

Длина (в зависимости от исполнения), мм                                от 25 до 65

Диаметр (в зависимости от исполнения), мм                               от 2 до 5

Масса, г, не более

- для ЧЭМТ-1

- для ЧЭМТ-2

Электрическое сопротивление изоляции при температуре (25±10) °С и относительной влажности от 30 до 80%, МОм, не менее

Время термической реакции, с, не более

- для ЧЭМТ-1

- для ЧЭМТ-2

Вид климатического исполнения по ГОСТ 15150-69                    У2.1, Т2.1, У3, Т3

Степень защиты термометров от воздействия пыли и воды

по ГОСТ 14254-96

IP00 IP65

вибропрочные и виброустойчивые по группе N3 Ра1 = 0,98

12,5

- для ЧЭМТ-1

- для ЧЭМТ-2

Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008

Вероятность безотказной работы за 2000 ч, не менее

Срок службы, лет, не менее

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Комплект поставки соответствует таблице 3.

Таблица 3

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в ЕМТК.91.0000.00ПС. Паспорт. Элементы чувствительные медные технические ЧЭМТ-1, ЧЭМТ-2.

Нормативные документы

ГОСТ  8.558-2009  Государственная  система  обеспечения  единства  измерений.

Государственная поверочная схема для средств измерений температуры;

ГОСТ  6651-2009  Государственная  система  обеспечения  единства  измерений.

Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ 8.461-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;

ТУ 4211-910-17113168-98 Элементы чувствительные медные технические ЧЭМТ-1, ЧЭМТ-2. Технические условия.
