Блоки детектирования БДМГ-300
| Номер в ГРСИ РФ: | 39852-13 |
|---|---|
| Производитель / заявитель: | ЗАО "Интра", г.Москва |
Для измерения мощности амбиентного эквивалента дозы Н*(10) гамма-излучения, применяются в составе аппаратуры систем радиационного контроля в рабочих и производственных помещениях атомных электростанций (АЭС), на объектах промышленности, нефтегазового комплекса, предприятий ядерно-топливного цикла, а также на предприятиях и учреждениях, работающих с источниками ионизирующих излучений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39852-13 |
| Действует | по 11.09.2029 |
| Наименование | Блоки детектирования |
| Модель | БДМГ-300 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d5d3b691-6a0f-a021-3b28-006d16d93037 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 38.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 10.10.2013 утвержден вместо 39852-08 |
| Информация о сертификате | |
| Срок действия сертификата | 10.10.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1165 п. 04 от 10.10.201314д от 25.12.08 п.166 |
Производитель / Заявитель
Акционерное общество «ИНТРА» (АО «ИНТРА»), г. Москва
Россия
129348, Ярославское шоссе, 2, к.1, Тел./факс (499) 183-04-47, 182-26-38 (105023, ул.М.Семеновская, 11-А), E-mail: intra@home.ptt.ru
Поверка
| Методика поверки / информация о поверке | АФБИ.269812.010РЭ, раздел 4 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
39852-13: Описание типа
2024-39852-13.pdf
|
Скачать | 434.2 КБ | |
|
39852-13: Методика поверки
2022-mp39852-13.pdf
|
Скачать | 621.7 КБ |
Описание типа
Назначение
Блоки детектирования БДМГ-300 (далее - блоки БДМГ - 300) предназначены для измерения мощности амбиентного эквивалента дозы Н*(10) гамма-излучения в составе аппаратуры и систем радиационного контроля.
Описание
Принцип действия блоков БДМГ-300 основан на взаимодействии гамма-излучения с веществом детекторов (счётчиков Гейгера-Мюллера) и возникновении носителей заряда, которые преобразуются в электрические импульсы, скорость счета которых пропорциональна мощности дозы гамма-излучения.
Блоки БДМГ-300 могут работать в режиме выдачи информации об измеренном значении в виде последовательности импульсов и в режиме выдачи информации по интерфейсу RS-485. Отличия в режиме выдачи информации не влияют на метрологические характеристики блоков детектирования.
Импульсы со счетчиков («чувствительного» и «грубого» поддиапазонов) после предварительного усиления поступают на плату для усиления и формирования импульсов длительностью (2±0,5) мкс, амплитудой 4,5 В любой полярности, средняя скорость счета которых на выходе пропорциональна измеренному значению мощности амбиентного эквивалента дозы в режиме выдачи информации об измеренном значении в виде последовательности импульсов.
В режиме выдачи информации об измеренном значении по интерфейсу RS-485 блок БДМГ-300 передает информацию в цифровом виде в единицах измеряемой мощности амбиентного эквивалента дозы (Зв/ч) по протоколу связи DIBUS. Параметры выходных сигналов соответствуют требованиям к сигналам интерфейса RS-485.
Электропитание блоков БДМГ-300 осуществляется от источника питания постоянного тока напряжением от 8 до 42 В. Внутренний преобразователь напряжения вырабатывает напряжение +12 В для питания схемы блока детектирования и высокое напряжение для питания счетчиков.
Внутренний микропроцессор блока детектирования производит вычисление измеренного значения на основе измеренной скорости счета от счетчиков Гейгера-Мюллера с учетом статистического характера распределения импульсов во времени. Микропроцессор также производит линеаризацию счетной характеристики счетчиков математическими методами и обеспечивает обмен информацией по интерфейсу RS-485.
При использовании блоков БДМГ-300 в режиме выдачи информации об измеренном значении по интерфейсу RS-485 проверка функционирования производится по команде от устройства верхнего уровня. Результат выполнения команды проверки выдается по интерфейсу RS-485 в цифровом виде.
Место нанесения знака утверждения типа и заводского номера

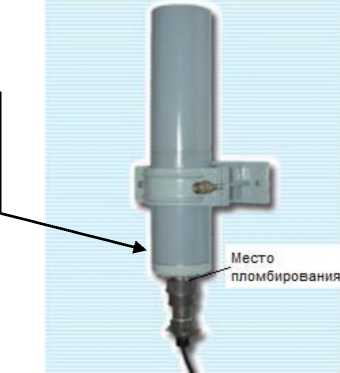

Рисунок 1 - Общий вид блока детектирования БДМГ-300
Заводской номер наносится методом шелкографии на самоклеящуюся этикетку на корпус блока БДМГ-300. Формат нанесения заводского номера цифровой. Нанесение знака поверки на корпус блока БДМГ-300 не предусмотрено.
Программное обеспечение
Программное обеспечение блока БДМГ-300 состоит из двух частей:
1. Обязательное встроенное ПО, которое обеспечивает измерение и расчет мощности амбиентного эквивалента дозы, взаимодействие блока детектирования с внешним ПО, передачу результатов измерений и данных самодиагностики по интерфейсу RS-485 или RS-422, а также вывод сообщений об ошибках.
2. Необязательное внешнее ПО: ПО TETRA_Checker, предназначенное для настройки и поверки блока детектирования БДМГ-300.
ПО TETRA_Checker обеспечивает:
• считывание и индицирование значений динамических и статических параметров блока БДМГ-300;
• корректировку и запись в память блока БДМГ-300 значений динамических параметров;
• присвоение блоку БДМГ-300 его системного адреса [5];
• индикацию и динамическое обновление информации о работе блока БДМГ-300 и результатов измерений (на мониторе ПК);
• отображение и динамическое обновление на мониторе ПК статуса блока БДМГ-300.
К метрологически значимому относится все ПО блоков БДМГ-300.
Идентификационные данные ПО блока БДМГ-300 представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное ПО | ||||
|
Программное обеспечение блока БДМГ-300 |
БДМГ-300 |
1.0.249.20130212 |
Не определен1) |
Не определен1) |
|
Внешнее ПО | ||||
|
TETRA_Checker |
TETRA_Checker |
2.XY2) |
5309B50F593D2B AFDF59ACA543F 42CD73) |
MD5 |
|
Примечания: |
1) Встроенное ПО зашивается на стадии производства. Доступа к цифровому | |||
идентификатору встроенного ПО нет.
2) Номер версии программного обеспечения 2.XY, где X - от 1 до 9, Y- от 4 до 9.
3) Контрольная сумма относится к текущей версии (2.14) ПО.
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО блоков БДМГ-300 от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон регистрируемых энергий гамма-излучения, МэВ |
от 0,05 до 3 |
|
Диапазон измерений мощности амбиентного эквивалента дозы гамма-излучения Н*(10) , Зв^ч-1 |
от 0,1М0-6 до 10 |
|
Пределы допускаемой основной относительной погрешности измерений мощности амбиентного эквивалента дозы Н*(10), % |
±25 |
|
Энергетическая зависимость чувствительности относительно чувствительности к гамма-излучению радионуклида Cs-137, %, не более: в диапазоне энергий от 0,05 до 0,13 МэВ в диапазоне энергий от 0,13 до 3,0 МэВ |
от -85 до +70 от -15 до +35 |
|
Анизотропия чувствительности для углов ±180°, %, не более: в вертикальной плоскости для радионуклидов: - Ат-241 - Cs-137 - Co-60 в горизонтальной плоскости для радионуклидов: - Ат-241 при угле 90° - Cs-137 при углах ±90° - Co-60 при углах ±90° |
±15 ±5 ±5 ±85 -99,5 ±20 -80 ±20 -70 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Время установления рабочего режима, мин, не более |
1 |
|
Нестабильность показаний за 24 ч непрерывной работы, %, не более |
5 |
|
Габаритные размеры блока (без держателя), мм, не более - диаметр - длина |
61 290 |
|
Масса блока (без держателя), кг, не более |
0,7 |
|
Напряжение питания от источника постоянного тока, В |
от 8 до 42 |
|
Мощность, потребляемая блоком, В^А, не более |
2 |
|
Нормальные условия эксплуатации: температура окружающей среды, °С; относительная влажность, %; атмосферное давление, кПа; напряжение питания, В |
20±5 60±15 101,3±4 24±0,5 |
|
Рабочие условия эксплуатации: температура окружающей среды, °С; относительная влажность при 50 °С, %; атмосферное давление, кПа |
от -40 до +70 до 75 от 86 до 108 |
|
Пределы допускаемой дополнительной относительной погрешности при изменении температуры на каждые 10 °С от границ нормальных условий, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности при изменении относительной влажности окружающего воздуха до 75% при 50 °С от границ нормальных условий, % |
±10 |
|
Пределы допускаемой дополнительной относительной погрешности измерений при изменении напряжения питания от 8 В до 42 В от границ нормальных условий, % |
±5 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа блока БДМГ-300, ч |
25000 |
|
Средний срок службы блока БДМГ-300, лет |
10 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на левый верхний угол титульного листа Руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на корпус блока БДМГ-300.
Комплектность
Таблица 5 - Комплект поставки Блоков детектирования БДМГ-300
|
Обозначение |
Наименование |
Количество |
|
АФБИ.269812.021. |
Блок детектирования БДМГ-300 |
1 шт. |
|
АФБИ. 269812.021.0 |
Держатель |
1 шт. |
|
Преобразователь интерфейса RS232-RS485/ПИ-2 |
по 1экз. в адрес поставки | |
|
Диск с сервисным ПО |
по 1экз. в адрес поставки | |
|
АФБИ.269812.010 ФО |
Формуляр |
1 экз. |
|
АФБИ.269812.010 РЭ |
Руководство по эксплуатации |
по 1экз. на 10 БДМГ-300, но не менее 1экз. в адрес |
Сведения о методах измерений
изложены в разделе 2 «Использование по назначению» документа АФБИ. 269812.010.РЭ «Блок детектирования БДМГ-300. Руководство по эксплуатации».
Нормативные документы
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования»;
«Блок детектирования БДМГ-300. Технические условия». ТУ 4362-019-11273161-07 (АФИБИ 418266.010.ТУ).
