Приборы виброизмерительные ОНИКС
| Номер в ГРСИ РФ: | 39887-20 |
|---|---|
| Производитель / заявитель: | ООО "Диамех 2000", г.Москва |
Приборы виброизмерительные «ОНИКС» (далее - приборы) предназначены для измерений параметров вибрации и частоты вращения, а также для осуществления спектрального анализа вибрационных сигналов с целью диагностики технического состояния и балансировки в собственных опорах роторных агрегатов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39887-20 |
| Наименование | Приборы виброизмерительные |
| Модель | ОНИКС |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | 31.12.2025 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ДИАМЕХ 2000" (ООО "ДИАМЕХ 2000"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 39 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 39 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 05.05.2024 |
Поверители
Скачать
| 39887-20: Описание типа СИ | Скачать | 449.4 КБ | |
| 39887-20: Методика поверки | Скачать | 12.1 MБ |
Описание типа
Назначение
Приборы виброизмерительные «ОНИКС» (далее - приборы) предназначены для измерений параметров вибрации и частоты вращения, а также для осуществления спектрального анализа вибрационных сигналов с целью диагностики технического состояния и балансировки в собственных опорах роторных агрегатов.
Описание
Принцип действия приборов виброизмерительных «ОНИКС» основан на осуществлении непрерывного приема и преобразования аналоговой информации, поступающей от первичных преобразователей, и дальнейшей его обработке.
Приборы виброизмерительные «ОНИКС» представляют собой портативное двухканальное виброизмерительное устройство, состоящее из первичных преобразователей и блока измерительного БИ120.
Для измерения параметров вибрации в качестве первичного преобразователя используется вибропреобразователь АС102-1А или вибропреобразователь ВС102-1А со встроенным усилителем заряда. Вибропреобразователи АС102-1А и ВС102-1А представляют собой акселерометры, которые являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект, где электрический заряд чувствительного элемента пропорционален виброускорению, воздействующему на вибропреобразователи.
Для измерения частоты вращения в качестве первичного преобразователя используется преобразователь числа оборотов лазерный КР-020л или преобразователь числа оборотов электромагнитный КЕ-010.
Блок измерительный БИ120 включает интегратор (одинарное и двойное интегрирование), усилитель, аналого-цифровой преобразователь, фильтры верхних и нижних частот и микропроцессор. Измерительный блок обеспечивает измерение среднего квадратического значения (СКЗ), амплитудного значения и размаха виброускорения, виброскорости и виброперемещения, а также частоты вибрации и частоты вращения ротора. Измерительный блок осуществляет быстрое преобразование Фурье (БПФ). Балансировочная программа позволяет производить балансировку роторов в собственных опорах с использованием до пяти плоскостей коррекции. Измерительный блок снабжен разъемом для подсоединения к ПК. Измерительный блок снабжен жидкокристаллическим дисплеем.
Общий вид блока измерительного БИ120 представлен на рисунке 1. Общий вид вибропреобразователей АС102-1А и ВС102-1А приведен на рисунке 2. Общий вид преобразователя числа оборотов лазерного КР-020л и преобразователя числа оборотов электромагнитного КЕ-010 приведены на рисунке 3.
Пломбирование приборов виброизмерительных «ОНИКС» не предусмотрено.
Рисунок 1 - Общий вид блока измерительного БИ120
АС102-1А
ВС102-1А
Рисунок 2 - Общий вид вибропреобразователя АС102-1А и вибропреобразователя ВС102-1А

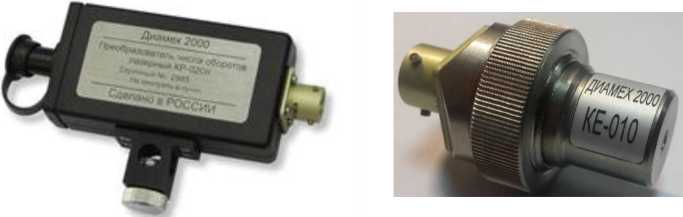

КР-020л
КЕ-010
Рисунок 2 - Общий вид преобразователя числа оборотов лазерного КР-020л и преобразователя числа оборотов электромагнитного КЕ-010
Программное обеспечение
Программное обеспечение (далее - ПО) служит для обеспечения обработки и визуализации информации, которая поступает от первичных преобразователей.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования. Защита программы от преднамеренных изменений достигается конструкцией прибора, обеспечивающей защиту информации от преднамеренного силового электромагнитного воздействия, а также с помощью специальных программных средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных воздействий «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«ОНИКС-МОНИТОР» |
|
Номер версии (идентификационный номер) ПО |
1.067 |
|
Цифровой идентификатор ПО |
FEFB52F2C C45558A9 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений виброускорения на базовой частоте 159,2 Гц, м/с2 СКЗ амплитудное значение размах |
от 1 до 200 от 1,41 до 282 от 2,82 до 564 |
|
Диапазоны измерений виброскорости на базовой частоте 159,2 Гц, мм/с СКЗ амплитудное значение размах |
от 1 до 150 от 1,41 до 212 от 2,82 до 423 |
|
Диапазоны измерений виброперемещения на базовой частоте 39,8 Гц, мкм СКЗ амплитудное значение размах |
от 6 до 480 от 8,46 до 680 от 16,92 до 1360 |
|
Диапазоны рабочих частот, Гц: при измерении виброускорения при измерении виброскорости при измерении виброперемещения |
от 5 до 2000 от 5 до 1000 от 5 до 200 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения и виброскорости на базовой частоте 159,2 Гц, % |
±5 |
|
Пределы допускаемой основной относительной погрешности измерений виброперемещения на базовой частоте 39,8 Гц, % |
±10 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброускорения, %: от 5 до 2000 Гц от 10 до 1600 Гц |
от -15 до 10 от -10 до 6 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброскорости, %: от 5 до 1000 Гц от 10 до 800 Гц |
от -20 до 10 ±10 |
|
Неравномерность амплитудно-частотной характеристики при измерении виброперемещения, %, не более |
±20 |
|
Диапазон измерений частоты вращения, об/мин |
от 30 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+0,0015-N)* |
|
Фильтрация |
прямоугольное, Ханна, плосковершинное |
|
Число линий спектра |
от 100 до 12800 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности измерений виброускорения, виброскорости и виброперемещения, вызванной изменением температуры окружающей среды, не более для измерительного блока БИ120, % для вибропреобразователя АС102-1А, ВС102-1А, %/ °С |
±5 ±0,2 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
20±5 |
|
* где N - измеренное значение частоты вращения | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - диапазон рабочих температур, °С: | |
|
- блока измерительного БИ120 |
от -10 до +50 |
|
- вибропреобразователя АС102-1А, ВС102-1А |
от -10 до +70 |
|
- преобразователя числа оборотов лазерного КР-020л |
от -10 до +50 |
|
- преобразователя числа оборотов электромагнитного КЕ-010 |
от -10 до +50 |
|
Габаритные размеры, мм, не более: - блока измерительного БИ120 |
240x240x80 |
|
- вибропреобразователя АС102-1А, ВС102-1А |
021x54 |
|
- преобразователя числа оборотов лазерного КР-020л |
115x77x23 |
|
- преобразователя числа оборотов электромагнитного КЕ-010 |
035x54 |
|
Масса, г, не более: - блока измерительного БИ120 |
1000 |
|
- вибропреобразователя АС102-1А, ВС102-1А |
90 |
|
- преобразователя числа оборотов лазерного КР-020л |
135 |
|
- преобразователя числа оборотов электромагнитного КЕ-010 |
50 |
Знак утверждения типа
наносится на лицевую панель блока измерительного БИ120 методом наклейки или гравировки и на титульный лист руководства по эксплуатации методом наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор виброизмерительный «ОНИКС» в составе: блок измерительный вибропреобразователь преобразователь числа оборотов лазерный преобразователь числа оборотов электромагнитный |
БИ120 АС102-1А (ВС102-1А) КР-020л КЕ-010 |
1 шт. 2 шт. 1 шт. 1 шт. (по заказу) |
|
Комплект принадлежностей |
1 шт. | |
|
Руководство по эксплуатации |
ОНКС.000.000 РЭ |
1 экз. |
|
Программное обеспечение |
«ОНИКС-МОНИТОР» |
1 шт. |
Поверка
осуществляется по документу ОНКС.000.000.РЭ «Прибор виброизмерительный «ОНИКС» Приложение Б «Методика поверки», утвержденным ФГУП «ВНИИМС» 12 ноября 2020 г.
Основные средства поверки:
Поверочная виброустановка 2-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772; Генератор сигналов низкочастотный прецизионный Г3-122.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Технические условия ТУ 4277-039-54981193-08 «Прибор виброизмерительный «ОНИКС»
