Имитаторы трехфазных токов "ИТТ-2"
| Номер в ГРСИ РФ: | 39902-08 |
|---|---|
| Производитель / заявитель: | ООО Производственно-внедренческая фирма "Вибро-Центр", г.Пермь |
|
39902-08: Описание типа
2023-39902-08.pdf
|
Скачать | 201.3 КБ |
Для воспроизведения сигналов, пропорциональных токам утечки вводов трансформаторов в трехфазных электрических сетях с номинальной частотой 50 Гц, 60 Гц. Область применения - градуировка, калибровка и поверка при выпуске из производства и в эксплуатации средств измерений, применяемых для контроля изоляции вводов трансформаторов и другого оборудования энергообъектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39902-08 |
| Действует | по 08.02.2029 |
| Наименование | Имитаторы трехфазных токов |
| Модель | "ИТТ-2" |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b6e691c0-7734-5952-5b43-6aa83c4b64bf |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4225-033-12025123-06 |
| Класс СИ | 35.17 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 14.03.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 14.03.2019 |
| Номер сертификата | 34409 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 337 п. 17 от 14.03.201414д от 25.12.08 п.219 |
Производитель / Заявитель
Общество с ограниченной ответственностью производственно-внедренческая фирма «Вибро-Центр» (ООО ПВФ «Вибро-Центр»), Пермский край, м.р-н Пермский, сп. Савинское, д. Ванюки
Россия
614600, ул.Кирова, 70, офис 410 (614600, ул.Ленина, 66. Тел. (3422) 39-56-21) www.vibrocenter.ru, E-mail: vibrocenter@vibrocenter.ru
Поверка
| Методика поверки / информация о поверке | МП 55-262-2008 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 29 (97%) |
| Неуспешных поверок (СИ непригодно) | 1 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
39902-08: Описание типа
2023-39902-08.pdf
|
Скачать | 201.3 КБ |
Описание типа
Назначение
Имитаторы трехфазных токов «ИТТ-2» предназначены для воспроизведения сигналов, пропорциональных токам утечки вводов трансформаторов в трехфазных электрических сетях с номинальной частотой 50/60 Гц.
Описание
Принцип действия имитатора трехфазных токов «ИТТ-2» (далее по тексту -«имитатор») состоит в формировании на выходных зажимах электрических сигналов тока, напряжения и сопротивления. Параметры сигналов задают в цифровом виде набором с клавиатуры имитатора или с помощью персонального компьютера, соединенного с имитатором по интерфейсу RS232. Цифровые коды преобразуют в аналоговую форму блоком формирования с помощью программы, поставляемой в комплекте с имитатором.
Имитатор обеспечивает воспроизведение электрических сигналов переменного тока, характерных для токов проводимости изоляции вводов трансформаторов, а также других сигналов, эквивалентных сигналам датчиков температуры объекта, влажности окружающего воздуха, тока нагрузки контролируемого трансформатора.
Имитатор обеспечивает формирование:
- двух трехфазных наборов переменного тока проводимости; общее количество сигналов - шесть;
- сигналов, эквивалентных электрическому сопротивлению терморезисторов RTD Платина 100 при заданных температурах; количество сигналов - три;
- сигналов переменного напряжения, пропорционального току нагрузки трансформатора; количество сигналов - три.
- сигналов влажности окружающего воздуха с датчика, напряжение которого определяется формулой:
V = 0,8380 + 0,031575 х Н,
где V - воспроизводимый эквивалент напряжения датчика влажности, В;
Н - заданная влажность воздуха, %;
- сигналов имитации частичных разрядов.
Имитаторы предназначены для градуировки, калибровки и поверки при выпуске из производства и в эксплуатации средств измерений, применяемых для контроля изоляции вводов трансформаторов и другого оборудования энергообъектов.

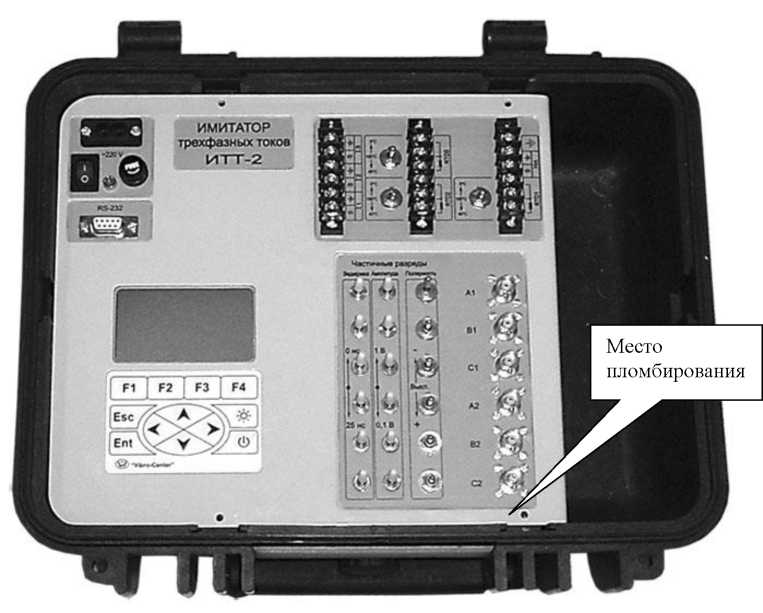

Рисунок 1 - Внешний вид имитаторов трехфазных токов «ИТТ-2»
Программное обеспечение
Встроенное программное обеспечение (ПО) (itt.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования имитатора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики имитаторов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) имитаторов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО «RStend» устанавливается на персональный компьютер, предусматривает экранную форму отображения информации и предназначено для сбора информации с имитатора, хранения и представления пользователю в удобном виде.
Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
itt.sim |
1.02 |
0A0243FF |
CRC-32 |
|
«RStend» (Внешнее) |
RStend.exe |
2.0 |
9569A93F |
CRC-32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А».
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
аблица 2 - Метрологические и технические характеристики
|
Характеристика |
Значение |
|
Диапазон воспроизведения тока проводимости изоляции, мА |
от 0 до 100 |
|
Пределы допускаемой приведенной погрешности воспроизведения тока проводимости изоляции, % |
± 2,0 |
|
Диапазон воспроизведения сигнала, пропорционального току нагрузки: - электрической величины, В; - физического эквивалента, А |
от 0 до 0,5 от 0 до 5 |
|
Пределы допускаемой приведенной погрешности воспроизведения сигнала, пропорционального току нагрузки, % |
± 2,0 |
|
Диапазон воспроизведения эквивалента сигналов датчика влажности: - электрической величины, В; - физического эквивалента, % |
от 0,8380 до 3,04825 от 0 до 70 |
|
Пределы допускаемой приведенной погрешности воспроизведения физического эквивалента сигналов датчика влажности, % |
± 2,0 |
|
Угол сдвига фаз, ° |
120 |
|
Пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз, ° |
± 5,0 |
|
Эквивалент сигналов термопреобразователей сопротивления (Pt 100): - электрической величины, Ом; - физического эквивалента, °С |
100; 115,5; 138,5 0; 40; 100 |
|
Пределы допускаемой приведенной погрешности воспроизведения эквивалента сигналов термопреобразователей сопротивления (Pt 100), % |
± 2,0 |
|
Амплитуда напряжения повторяющихся частичных разрядов, В |
0,1; 1,0 |
|
Время задержки сигналов частичных разрядов, нс |
0; 25 |
|
Пределы допускаемой относительной погрешности воспроизведения амплитуды напряжения повторяющихся частичных разрядов, % |
± 10 |
|
Пределы допускаемой абсолютной погрешности воспроизведения времени задержки сигналов частичных разрядов, нс |
± 5 |
|
Габаритные размеры, мм |
(360±5)х(310±5)х(200±5) |
|
Масса, кг |
8±2 |
|
Электропитание |
сеть переменного тока напряжением 220±22 В, частотой 50±1 Гц |
|
Ток, потребляемый от сети электропитания при номинальном значении напряжения, А, не более |
0,5 |
|
Средняя наработка на отказ, часов, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
|
Условия применения: - температура окружающего воздуха при воспроизведении угла сдвига фаз и сигналов имитации ЧР, °C; - температура окружающего воздуха при воспроизведении остальных сигналов, °C; - относительная влажность воздуха, %, не более; - атмосферное давление, кПа |
от плюс 15 до плюс 25 от плюс 5 до плюс 40 90 при 25 °С; 70 при 30 °С и выше от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом, на лицевую панель имитатора - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.
Комплектность
В комплект имитатора входят составные части, принадлежности и документация, приведенные в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Количество, шт. |
|
Имитатор «ИТТ-2» (в чемодане-контейнере) |
1 |
|
Кабель сетевой, 220 В |
1 |
|
Кабели для подключения измерительных каналов |
13 |
|
Диск с ПО «RStend» |
1 |
|
Формуляр |
1 |
|
Методика поверки |
1 |
|
Руководство по эксплуатации |
1 |
Сведения о методах измерений
приведены в руководстве по эксплуатации 4225-033-12025123-2006 РЭ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ТУ 4225-033-12025123-2006 «Имитаторы трехфазных токов «ИТТ-2». Технические условия».
