Преобразователи диодные измерительные Я4-127, Я4-128
| Номер в ГРСИ РФ: | 39907-08 |
|---|---|
| Производитель / заявитель: | ФГУП "ННИПИ "Кварц", г.Нижний Новгород |
Спецраздел. Для измерений параметров огибающей радиоимпульсных сигналов с несущей частотой 17,44...37,50 ГГц. Применяются совместно со средствами измерений амплитуды сигнала (вольтметрами, осциллографами) при разработке, производстве и эксплуатации радиоэлектронной аппаратуры или ее компонентов, а также в научных исследованиях с использованием радиотехнических методов на объектах сферы обороны, безопасности и в промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39907-08 |
| Действует | по 11.08.2019 |
| Наименование | Преобразователи диодные измерительные |
| Модель | Я4-127, Я4-128 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 494f40fa-15a7-b19e-9540-7df44c29339a |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 22261-94, ГОСТ РВ 20.39.301-98 - ГОСТ РВ 20.39.305-98, ГОСТ РВ 20.39.309-98 и ЯНТИ.460761.006ТУ |
| Класс СИ | 35.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 11.08.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "Воентест" |
| Адрес центра | 141006, г.Мытищи Московской обл., 32 ГНИИИ МО РФ или в/ч 55215 |
| Руководитель центра | Храменков Виктор Николаевич |
| Телефон | (8*095) 586-23-88 |
| Факс | 583-99-48 |
| Информация о сертификате | |
| Срок действия сертификата | 11.08.2019 |
| Номер сертификата | 34412, 34412В |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1259 п. 19 от 11.08.201414д от 25.12.08 п.225 |
Производитель / Заявитель
АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород; ОАО "ФНПЦ "ННИПИ "Кварц" им.А.П.Горшкова", г.Нижний Новгород
Россия
603009, пр-т Гагарина, 176. телефакс 66-55-62, тел. (8312) 65-16-24, телеграфный ЦЕЛЬ, E-mail: kvarz_asu@sinn.ru
Поверка
| Методика поверки / информация о поверке | ЯНТИ.460761.006РЭ1 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
39907-08: Описание типа
2017-39907-08.pdf
|
Скачать | 244.7 КБ | |
|
39907-08: Методика поверки
2022-mp39907-08.pdf
|
Скачать | 75.8 КБ |
Описание типа
Назначение
Преобразователи диодные измерительные Я4-127, Я4-128 (далее по тексту - преобразователи Я4-127, Я4-128) предназначены для измерений параметров огибающей радиоимпульсных сигналов с несущей частотой от 17,44 до 37,50 ГГц
Описание
Принцип действия преобразователей Я4-127, Я4-128 основан на преобразовании СВЧ мощности в постоянное напряжение полупроводниковым диодом с нелинейной вольтампер-ной характеристикой. Волноводно-щелевая линия передачи обеспечивает согласование волнового сопротивления волновода с сопротивлением полупроводникового диода и концентрацию электромагнитного поля в месте расположения диода. Диод включен в прямом канале волноводно-щелевой линии и поглощает всю входную мощность. Применяемый полупроводниковый диод является низкобарьерным диодом Шоттки на арсениде галлия. Один из проводников волноводно-щелевой линии заземлен, с другого снимается выходное напряжение. Нагрузка преобразователя внешняя.
Конструктивно преобразователи Я4-127, Я4-128 представляют собой сборную конструкцию, состоящую из двух половин корпусов, в которых выполнены волноводные каналы соответствующего сечения. Между половинами корпусов располагается плата согласования на полиамидной плёнке толщиной 50 мкм с нанесённой методом толстоплёночной технологии металлизацией с рисунком определённой топологии.
Преобразователи Я4-127, Я4-128 применяются автономно совместно со стандартными индикаторными устройствами (вольтметрами, осциллографами) при разработке, производстве и эксплуатации радиоэлектронной аппаратуры или её компонентов, а также в научных исследованиях с использованием радиотехнических методов.
Общий вид преобразователей диодных измерительных Я4-127, Я4-128 и места нанесения знака утверждения типа представлен на рисунках 1-2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

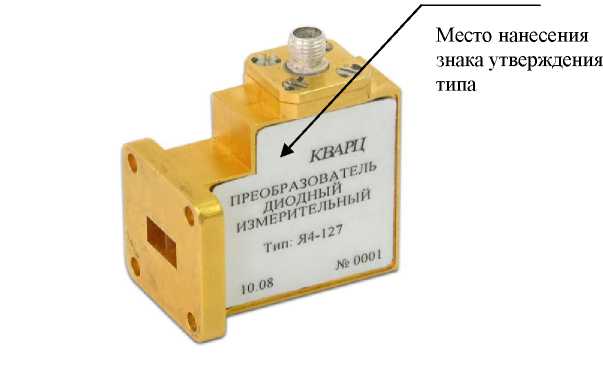

Рисунок 1 - Общий вид преобразователя Я4-127
Рисунок 2 - Общий вид преобразователя Я4-128
Я4-127
Места приклеивания пломбирующих шильдиков

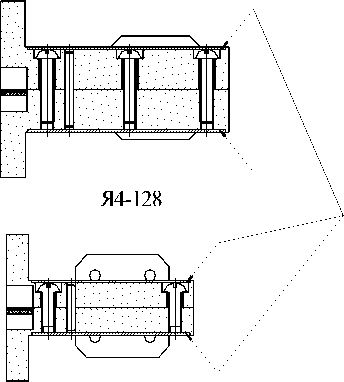

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Метрологические и технические характеристики приведены в таблицах 1,2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Я4-127 |
Я4-128 | |
|
Диапазон частот входного сигнала преобразователей, ГГц |
от 17,44 до 25,86 включит. |
св. 25,86 до 37,50 |
|
Чувствительность по напряжению на сопротивлении нагрузки 51 Ом ± 2 % при входной мощности от 1 до 5 мВт, именуемая как функция преобразования, мВ/мВт, не менее |
30 | |
|
Наименование характеристики |
Значение | |
|
Я4-127 |
Я4-128 | |
|
Пределы допускаемой относительной погрешности нормированной функции преобразования в диапазоне изменения мощности входного непрерывного синусоидального сигнала от 1 до 5 мВт, % |
± 10 | |
|
КСВН входа, не более |
10 | |
|
Постоянная времени, нс, не более |
5 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Я4-127 |
Я4-128 | ||
|
Максимальная входная мощность, мВт, не более |
5 | ||
|
Габаритные размеры (длина х щирина х высота), мм, не более: |
41,5x29x50,5 |
34x24x43,6 | |
|
Масса, кг, не более |
0,18 | ||
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа |
от -10 до +50 до 98 от 84 до 106 | ||
|
Средний срок службы, лет, не менее |
15 | ||
|
Средняя наработка на отказ, ч, не менее |
200000 | ||
Знак утверждения типа
наносится типографским способом на титульные листы эксплуатационной документации и методом шелкографии на корпуса преобразователей Я4-127, Я4-128.
Комплектность
Состав комплекта поставки преобразователей диодных измерительных приведён в таблице 3.
Таблица 3 - Состав комплекта поставки
|
Наименование, тип |
Обозначение |
Количество на комплект прибора | |
|
Я4-127 |
Я4-128 | ||
|
Преобразователь диодный измерительный: Я4-127 |
ЯНТИ.467731.021 |
1 | |
|
Я4-128 |
ЯНТИ.467731.022 |
1 | |
|
Руководство по эксплуатации Часть 1 |
ЯНТИ.460761.006РЭ |
1 |
1 |
|
Часть 2 |
ЯНТИ.460761.006РЭ1 |
1 |
1 |
|
Часть 3 |
ЯНТИ.460761.006РЭ2 |
1 |
1 |
|
Формуляр |
ЯНТИ.467731.021 ФО ЯНТИ.467731.022ФО |
1 |
1 |
|
Упаковка |
ЯНТИ.411915.452 ЯНТИ.411915.453 |
1 |
1 |
Поверка
осуществляется по документу ЯНТИ.460761.006РЭ1 «Преобразователи диодные измерительные Я4-127, Я4-128. Руководство по эксплуатации.Часть 2 «Поверка приборов», согласованному ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 06 сентября 2006 г.
Основные средства поверки:
Генератор сигналов высокочастотный Г4-207 (рег. № 39908-08), диапазон частот от 17,44 до 25,86 ГГц, погрешность установки частоты ± 0,45 %.
Генератор сигналов высокочастотный Г4-208 (рег. № 39908-08), диапазон частот от 25,86 до 37,50 ГГц, погрешность установки частоты ± 0,45 %.
Ваттметр поглощаемой мощности М3-91 (рег. № 11478-88), погрешность измерения мощности ± 6 % в диапазоне частот от 17,44 до 25,86 ГГц.
Ваттметр поглощаемой мощности М3-92 (рег. № 11479-88), погрешность измерения мощности ± 6 % в диапазоне частот от 25,86 до 37,5 ГГц.
Вольтметр универсальный цифровой В7-38 (рег. № 8730-82), диапазон измерения напряжения постоянного тока от 1 мВ до 1 В, погрешность измерения напряжений ± 0,04 %.
Измеритель модуля коэффициентов передачи и отражения Р2-66 (рег. № 6551-78), диапазон частот от 17,44 до 25,86 ГГц, погрешность 5К+2 %.
Измеритель модуля коэффициентов передачи и отражения Р2-65 (рег. № 6377-77), диапазон частот от 25,86 до 37,5 ГГц, погрешность 5К+2 %.
Аттенюатор волноводный поляризационный Д3-35А (рег. № 4009-73), диапазон частот от 17,44 до 25,95 ГГц, ослабление 10 дБ.
Аттенюатор волноводный поляризационный Д3-36А (рег. № 4009-73), диапазон частот от 25,86 до 37,5 ГГц, ослабление 10 дБ.
Измеритель L, C, R цифровой Е7-12 (рег. № 8176-81), диапазон емкостей от 10 до 200 пФ, погрешность измерения емкости ± 0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей Я4-127, Я4-128 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ РВ 20.39.301-98 - ГОСТ РВ 20.39.309-98
ГОСТ 22262-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ЯНТИ.460761.006ТУ Преобразователи диодные измерительные Я4-127, Я4-128. Тех
нические условия
