Измерители сопротивления изоляции МГМ-1
| Номер в ГРСИ РФ: | 39948-08 |
|---|---|
| Производитель / заявитель: | ООО "Горизонт", г.Екатеринбург |
|
39948-08: Описание типа
2018-39948-08.pdf
|
Скачать | 125.9 КБ |
Для измерения сопротивления изоляции, отображения на встроенном цифровом индикаторе величин параметров: сопротивление изоляции, испытательное напряжение, ток утечки, а также для преобразования измеренных величин в кодовый сигнал и передачи его по интерфейсу RS-485 на удаленную систему сбора информации. Область применения: измерение сопротивления изоляции между обмотками и корпусом тяговых двигателей электровозов; диагностика состояния двигателей постоянного тока; автоматизированные системы управления, сбора информации, измерения и регистрации параметров цепей постоянного тока, в томчисле высоковольтных цепей; аппаратура железнодорожной автоматики, телемеханики и связи; предприятия энергетики; измерительные и испытательные лаборатории.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39948-08 |
| Действует | по 07.09.2029 |
| Наименование | Измерители сопротивления изоляции |
| Модель | МГМ-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 47a90fd2-af1d-343a-c917-eb7cc0b3f0a6 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | АВМЮ.411212.001 ТУ |
| Класс СИ | 34.02 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 12.11.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 12.11.2018 |
| Номер сертификата | 34444 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1325 п. 17 от 12.11.201314д от 25.12.08 п.266 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Горизонт" (ООО "Горизонт"), г. Екатеринбург
Россия
620075, ул.Мамина-Сибиряка, 145, а/я 31. тел./факс (343) 355-93-83, E-mail: horizont@horizont.e-burg.ru
Поверка
| Методика поверки / информация о поверке | МП 46-262-2006 с изменением №1 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
51374
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 50169 (98%) |
| Неуспешных поверок (СИ непригодно) | 1205 (2 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
39948-08: Описание типа
2018-39948-08.pdf
|
Скачать | 125.9 КБ |
Описание типа
Назначение
Измерители сопротивления изоляции МГМ-1 (далее - МГМ-1) предназначены для измерения сопротивления изоляции электрического оборудования, отображения на встроенном цифровом индикаторе величин параметров: сопротивление изоляции, испытательное напряжение, ток утечки, а также для преобразования измеренных величин в кодовый сигнал и передачи его по интерфейсу RS-485 на удаленную систему сбора информации.
Описание
Принцип работы заключается в следующем:
- на испытуемые цепи подается напряжение со встроенного источника;
- аналого-цифровой преобразователь и микропроцессоры выполняют преобразование измеряемых величин в кодовый сигнал, выводимый на жидкокристаллический индикатор.
Конструктивно МГМ-1 выполнен в пластмассовом корпусе с металлической передней панелью. В нижней части корпуса расположены цепи защиты и радиатор, который имеет специальные отверстия для крепления к месту установки.
На корпусе МГМ-1 расположены разъемы питания и выходного интерфейса и клеммная коробка с крышкой, приспособленной для опломбирования.
На передней панели расположен жидкокристаллический индикатор, циклически отображающий измеренные параметры.

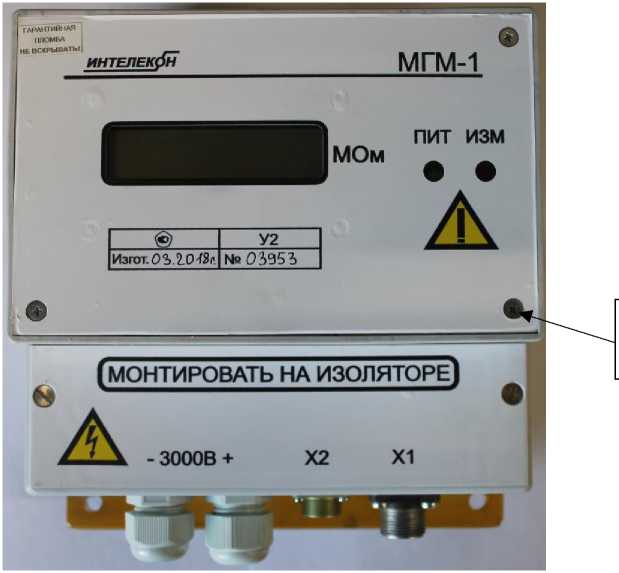

Общий вид измерителя сопротивления изоляции МГМ-1 и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Пломба со знаком поверки
Рисунок 1 - Общий вид измерителя сопротивления изоляции МГМ-1
Программное обеспечение
МГМ-1 имеют встроенное программное обеспечение (ПО), устанавливаемое при изготовлении. В процессе эксплуатации данное ПО не может быть модифицировано или считано через какой-либо интерфейс. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик МГМ-1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014.
Конструкция МГМ-1 исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MGM1ver6.0 |
|
Номер версии ПО |
6.0 |
|
Цифровой идентификатор ПО |
0хАВС2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений сопротивления изоляции, МОм |
от 0,5 до 30 |
|
Пределы допускаемой основной относительной погрешности, % - в диапазоне от 0,5 до 20 МОм - в диапазоне св. 20 до 30 МОм |
±10 ±15 |
|
Пределы допускаемой относительной погрешности в пределах рабочих температур, % - в диапазоне от 0,5 до 20 МОм - в диапазоне св. 20 до 30 МОм |
±20 ±30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон испытательного напряжения, В |
от 800 до 3500 |
|
Интерфейс связи с внешними устройствами вычислительной техники |
RS-485 |
|
Сопротивление изоляции электрических цепей, МОм, не менее |
120 |
|
Изоляция электрических цепей выдерживает в течение (60±5) с испытательное напряжение, кВ |
7 |
|
Напряжение питания от источника постоянного тока, В |
от 45 до 55 |
|
Мощность потребления, В •А, не более |
30 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, % - по устойчивости и прочности в условиях воздействия механических нагрузок (группа исполнения по ГОСТ 17516.1-90) - по степени защиты, обеспечиваемой оболочками (группа исполнения по ГОСТ 14254-96) |
от -50 до +50 95 М25 IP53 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
165 195 120 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
5 |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус МГМ-1 методом трафаретной печати или другим, не ухудшающим качества способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель сопротивления изоляции МГМ-1 |
АВМЮ.411212.001 |
1 шт. |
|
Формуляр |
АВМЮ.411212.001 ФО |
1 экз. |
|
Руководство по эксплуатации |
АВМЮ.411212.001 РЭ |
1 экз.* |
|
Методика поверки |
МП 46-262-2006 с изменением № 1 |
1 экз.* |
|
* - в один адрес | ||
Поверка
осуществляется по документу МП 46-262-2006 «ГСИ. Измеритель сопротивления изоляции МГМ-1. Методика поверки», утвержденному ФГУП «УНИИМ» в 2008 г., с изменением № 1, утвержденным ФГУП «УНИИМ» 09.10.2013 г.
Основные средства поверки:
Мультиметр цифровой PC5000, регистрационный номер в Федеральном информационном фонде 44403-10.
Набор образцовых резисторов АВМЮ.434319.001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 33435-2015 Устройства управления, контроля и безопасности железнодорожного подвижного состава. Требования безопасности и методы контроля
АВМЮ.411212.001 ТУ Измеритель сопротивления изоляции МГМ-1. Технические условия»
