Датчики уровня OTT Orpheus Mini
| Номер в ГРСИ РФ: | 39979-08 |
|---|---|
| Категория: | Датчики уровня |
| Производитель / заявитель: | Фирма "OTT Hydromet GmbH", Германия |
Для измерения и хранения информации об уровне и температуре грунтовых вод, и открытых водоемов, могут быть установлены в скважинах или гидрологических колодцах. Применяются в гидрометеорологии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 39979-08 |
| Действует | по 27.12.2018 |
| Наименование | Датчики уровня |
| Модель | OTT Orpheus Mini |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ced8e9d5-82a1-7e86-d740-3589d92464d2 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.02 |
| Год регистрации | 2008 |
| Страна-производитель | Германия |
| Примечание | 27.12.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 27.12.2018 |
| Номер сертификата | 34547 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1532 п. 22 от 27.12.201314д2 от 25.12.08 п.09 |
Производитель / Заявитель
Фирма "OTT Hydromet GmbH", Германия; Фирма "OTT MESSTECHNIK GmbH & CO. KG", Германия (срок свидетельства: 01.01.2014 г.)
Германия
Кемптен, Германия, Людвигштрассе 16
Поверка
| Методика поверки / информация о поверке | Приложение Е к Руководству по эксплуатации |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
39979-08: Описание типа
2013-39979-08.pdf
|
Скачать | 78.3 КБ | |
|
39979-08: Методика поверки
2022-mp39979-08.pdf
|
Скачать | 76.5 КБ |
Описание типа
Назначение
Датчики уровня ОТТ Orpheus Mini предназначены для измерений и хранения информации об уровне и температуре грунтовых вод, и открытых водоемов.
Датчики уровня могут быть установлены в скважинах или гидрологических колодцах.
Описание
Принцип действия датчика уровня основан на измерении давления водяного столба посредством емкостного керамического датчика относительного давления.
Благодаря наличию в кабеле капилляра (трубки) выравнивается давление в емкостном датчике за счет текущего атмосферного давления.
Датчик уровня состоит из датчика относительного давления с устройством сбора данных и датчика температуры в одном металлическом цилиндрическом корпусе, модуля связи и кабеля, соединяющего датчик давления и температуры с модулем связи.
Температура воды, измеренная датчиком температуры, учитывается при измерении давления. Герметичность корпуса датчика давления с соединительным кабелем обеспечивается силиконовым герметиком.
Модуль связи состоит из контроллера и отсека для элементов питания, находящихся в трубчатом кожухе. Контроллер получает информацию об уровне и температуре с датчиков и предназначен для регистрации и хранения информации. Измеренные данные хранятся в энергонезависимой памяти (4 МБ), что соответствует 500 тысячам измеренных значений. Связь между датчиком уровня и ПК осуществляется бесконтактно посредством инфракрасных лучей (IrDA- интерфейс). Датчики имеют модификации, которые отличаются диапазоном измерений уровня.
Программное обеспечение
|
Наименование программного обеспечения* |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Цифровой идентификатор программного обеспечения |
|
ПО(встроенное) Программа обслуживания |
- |
Не ниже 1.53.3 Не ниже 1.66.0 |
- |
- |
*- "прошивается" на заводе изготовителе, не изменяется в процессе эксплуатации, защищено от намеренных и непреднамеренных вмешательств, которые могут повлечь искажение результатов измерений.

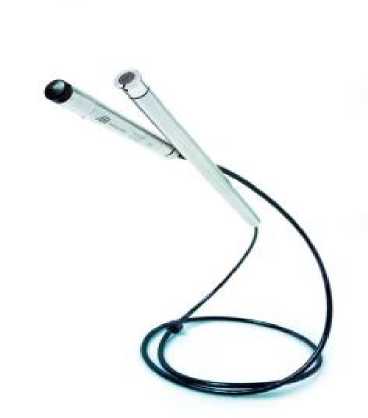

Рис. 1 Фотографии общего вида датчика
Технические характеристики
|
Наименование параметра |
Значение | |
|
Диапазон измерений уровня (давления), м (бар) |
0...4; (0...0,4); 0...10; (0...1); 0...20; (0_2); 0...40; (0...4) | |
|
Пределы допускаемой приведенной погрешности измерений уровня, % |
±0,05 | |
|
Диапазон измерений температуры измеряемой среды (свободной от льда), °С |
-5...+45 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, ° С |
±0,5 | |
|
Напряжение питания, В |
4,5 постоянного тока (3 элемента питания 1,5 В) | |
|
Длина кабеля (включая модуль связи и датчик давления), м |
1...200 | |
|
Габаритные размеры, мм, не более: - длина - диаметр |
модуль связи |
датчик давления |
|
410 25 |
220 22 | |
|
Масса, кг, не более |
0,410 |
0,300 |
|
Степень защиты |
IP 67 |
IP 68 |
|
Средний срок службы, лет |
9 | |
Условия эксплуатации:
- диапазон температуры окружающего воздуха - 5...+45
- относительная влажность воздуха, % 10...100
Знак утверждения типа
наносится на маркировочную табличку блока управления фотохимическим методом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
1. Датчик уровня ОТТ Orpheus Mini (длина кабеля соответствии с заказом) |
1 шт. |
|
2. Кольца адаптерные |
5 шт. |
|
3. Руководство по эксплуатации «Датчики уровня Orpheus Mini» (включая методику поверки Приложение Е) |
1 экз. |
|
4. Упаковка |
1 шт. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации «Датчики уровня Orpheus Mini».
Поверка
осуществляется по методике, изложенной в Приложении Е Руководства по эксплуатации «Датчики уровня Orpheus Mini», утвержденной ГЦИ СИ ФГУ «Ростест-Москва» в январе 2009 г.
В перечень основного поверочного оборудования и эталонного СИ входят:
- термометр ТЛ-4 с ценой деления 0,1 °С, ГОСТ 28498;
- калибратор давления пневматический «Метран 505 Воздух-П, диапазон воспроизведения давления от 20 до 25000 Па, класс точности 0,015;
- термостат масляный с диапазоном температуры от 0 до 100 °С;
- многофункциональный калибратор FLUKE-726, диапазон измерений сопротивления от 0 до 4000 Ом; диапазон измерений силы тока от о до 24 мА.
Нормативные документы
1 ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов Общие технические требования и методы испытаний».
2 ГОСТ 8.477-82 «Государственная поверочная схема для средств измерений уровня жидкости»
3 Техническая документация фирмы-изготовителя.
Рекомендации к применению
- при осуществлении деятельности в области гидрометеорологии.
Другие Датчики уровня
