Генераторы влажного газа эталонные РОДНИК-6

Назначение

Генераторы влажного газа эталонные РОДНИК-6 (далее - генераторы) предназначены для воспроизведения объемной доли влаги (далее - ОДВ) парогазовой смеси (далее - ПГС) и передачи размера единицы ОДВ рабочим гигрометрам проточного типа при их поверке, калибровке и градуировке.

Генераторы относятся к рабочим эталонам первого разряда по ГОСТ 8.547-2009 и применяются в лабораторных условиях.

Описание

Принцип действия генератора основан на использовании метода двух давлений и метода равновесного изотермического насыщения газа влагой над поверхностью льда в динамическом режиме при отрицательной температуре термостатирования насытителя и повышенном давлении газа в нем. Получаемая при этом ОДВ рассчитывается при помощи программного обеспечения внешнего компьютера по измеренным значениям температуры и давления газа в насытителе. Измерительная информация индицируется на мониторе персонального компьютера.

Элементы и узлы генератора размещены в двух основных блоках - блоке измерений и газовом блоке. Узлы газового блока термостатируются в жидкостном криостате. Охлаждение осуществляется в автоматическом режиме путем управляемой подачи жидкого азота через теплообменник криостата.

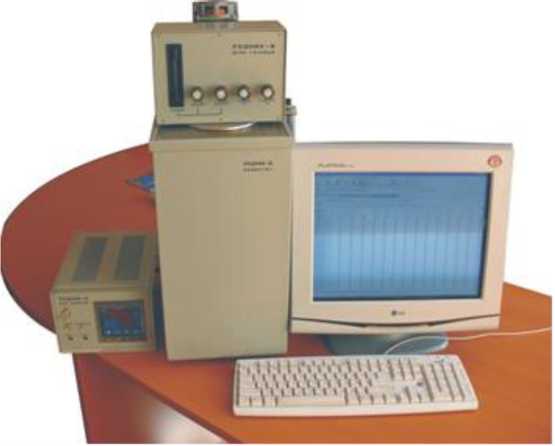

Рисунок - Генератор влажного газа эталонный РОДНИК-6

Технические характеристики

Диапазон воспроизведения ОДВ от 0,3 до 2000 млн-1 при температуре в насытителе от минус 70 до 0 °С, абсолютном давлении в насытителе от 0,1 до 1 МПа и расходе ПГС от 0,2 до 2 дм3/мин.

Пределы допускаемой относительной погрешности воспроизведения ОДВ ±1,5 % при абсолютной погрешности измерений температуры не более ±0,05 °С и погрешности измерений давления (приведенной к верхнему пределу диапазона измерений) не более ±0,1 %.

Нестабильность воспроизведения ОДВ в течение 8 ч непрерывной работы не более 3 %.

Время установления заданной температуры не более 1,5 ч.

Электрическое питание от сети переменного тока с напряжением (220±22) В и частотой (50±1) Гц;

Потребляемая от электрической сети мощность не более 400 В •А.

Габаритные размеры и масса блоков генератора, не более:

- блок измерений - 345x145x200 мм и 10 кг;

- криостат - 670x355x350 мм и 20 кг;

- блок газовый - 600x255x150 мм и 15 кг.

- Показатели надежности:

- средняя наработка на отказ не менее 10000 ч;

- средний срок службы не менее 6 лет;

- средний срок сохраняемости не менее 2 лет.

Условия эксплуатации:

- температура окружающего воздуха (20±5) °С;

- относительная влажность окружающего воздуха до 80 %;

- атмосферное давление от 84 до 106,7 кПа (группа Р1 по ГОСТ Р 52931-2008);

- отсутствие ударов, тряски и вибрации.

Знак утверждения типа

наносят на переднюю панель блока измерений методом сеткографии и на титульные листы руководства по эксплуатации и методики поверки методом ксерокопирования.

Комплектность

В комплект поставки генератора входят:

- блок газовый 5К5.150.173                                             1 шт.;

- блок измерений 5К5.427.105                                           1 шт.;

- криостат 5К8.868.072                                                   1 шт.;

- комплект запасных частей 5К4.070.261                                 1 компл.;

- комплект принадлежностей 5К4.072.120                              1 компл.;

- комплект монтажных частей 5К4.075.138                             1 компл.;

- руководство по эксплуатации генератора 5К1.550.153 РЭ                1экз.;

- методика поверки генератора 5К1.550.153 ДП                          1 экз.;

- комплект схем 5К4.079.056                                            1 компл.;

- комплект эксплуатационных документов средств измерений, входящих в генератор                                                1 компл.;

Сведения о методах измерений

Сведения о методиках (методах) измерений ОДВ приведены в руководстве по эксплуатации 5К1.550.153 РЭ.

Нормативные документы

ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

ГОСТ 8.547-2009. ГСИ. Государственная поверочная схема для средств измерений влажности газов;

Генератор влажного газа эталонный  РОДНИК-6.   Технические условия.

ТУ 4215-043-71803530-2007.
