Индикаторы часового типа с ценой деления 0,01 мм
| Номер в ГРСИ РФ: | 40149-08 |
|---|---|
| Производитель / заявитель: | ООО НПП "Челябинский инструментальный завод", г.Челябинск |
Индикаторы часового типа с ценой деления 0,01 мм (далее индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40149-08 |
| Действует | по 29.10.2029 |
| Наименование | Индикаторы часового типа с ценой деления 0,01 мм |
| Приказы |
№16 от
12.01.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e9060e20-a318-b2e7-49a1-4800f5cb9e58 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 577-68 |
| Класс СИ | 27.01 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 17.01.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 17.01.2019 |
| Номер сертификата | 34699 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 26 п. 24 от 17.01.201414д2 от 25.12.08 п.178 |
Производитель / Заявитель
ООО НПП «ЧИЗ», РОССИЯ, 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
Россия
454126, ул.Худякова, 12 (454008, Свердловский тракт, 38), Юр. адрес: 456660, Челябинская обл., Красноармейский р-он, с.Миасское, территория ТОО СХП "Родниковское" . тел.(3512) 35-17-83, тел./факс 35-16-53, тел. 68-99-01 www.chiz.ru, E-mail: chiz tool@list
Поверка
| Методика поверки / информация о поверке | МИ 2192-92 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
114473
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 110429 (96%) |
| Неуспешных поверок (СИ непригодно) | 4044 (4 %) |
| Актуальность информации | 04.02.2026 |
Поверители
Скачать
|
40149-08: Описание типа
2024-40149-08.pdf
Файл устарел
|
Скачать | 271.2 КБ | |
|
40149-08: Методика поверки
2024-mp40149-08.pdf
Файл устарел
|
Скачать | 164.1 КБ | |
|
40149-08: Описание типа
2024-40149-08-1.pdf
|
Скачать | 271.2 КБ | |
|
40149-08: Описание типа
2026-40149-08.pdf
|
Скачать | 125 КБ | |
|
40149-08: Методика поверки
2024-mp40149-08-1.pdf
|
Скачать | 164.1 КБ |
Описание типа
Назначение
Индикаторы часового типа с ценой деления 0,01 мм (далее индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Применяются в лабораторных и цеховых условиях в различных областях промышленности.
Описание
Индикаторы часового типа с ценой деления 0,01 мм в зависимости от диапазона измерений выпускаются следующих модификаций: ИЧ 02, ИЧ 05, ИЧ 10, ИЧ 25.
Индикатор состоит из корпуса со встроенным передаточным механизмом, шкалой, стрелкой и измерительного стержня.
Передаточный механизм - это устройство, которое преобразует линейные перемещения измерительного стержня в пропорциональное угловое перемещение стрелки отсчетного устройства.
Индикаторы снабжены вращающимся циферблатом для установки на «0». Могут оснащаться устройством стопорящим циферблат, регулируемыми маркерами допуска, ушком в качестве дополнительного крепления.
Внешний вид индикаторов представлен на рисунках 1, 2.

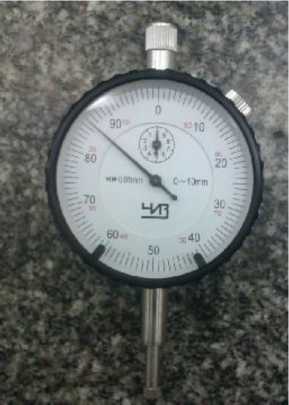

Рисунок 1 - Индикатор часового типа ИЧ 10

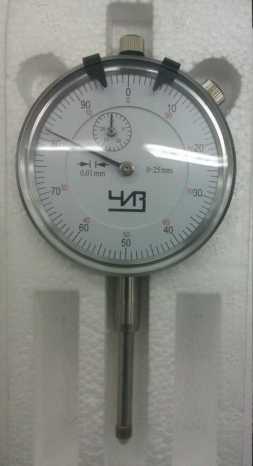

Рисунок 2 - Индикатор часового типа ИЧ 25
Технические характеристики
Основные метрологические характеристики индикаторов приведены в таблице 1.
Габаритные размеры и масса индикаторов приведены в таблице 2.
Таблица 1
|
Модификация |
Диапазон измерений, мм |
Измерительное усилие, Н |
Колебание измерительного усилия при прямом ходе, Н |
Наибольшая разность погрешностей индикатора на всем диапазоне измерений, мкм | |
|
Класс точности 0 |
Класс точности 1 | ||||
|
ИЧ 02 |
0-2 |
1,5 |
0,4 |
10 |
12 |
|
ИЧ 05 |
0-5 |
0,6 |
12 |
16 | |
|
ИЧ 10 |
0-10 |
15 |
20 | ||
|
ИЧ 25 |
0-25 |
3,0 |
1,8 |
22 |
30 |
аблица 2
|
Модификация |
Масса, кг, не более |
Габаритные размеры, мм, не более |
|
ИЧ 02 |
0,150 |
120х60х50 |
|
ИЧ 05 |
0,150 |
120х60х50 |
|
ИЧ 10 |
0,150 |
120х60х50 |
|
ИЧ 25 |
0,250 |
200х80х50 |
Рабочие условия эксплуатации:
Рабочий диапазон температур окружающей среды от 10 до 30 °С;
Относительная влажность воздуха не более 80 % при температуре 25 °С;
Средний срок службы - не менее 3 лет.
Знак утверждения типа
наносится типографским способом на титульный лист паспорта, а также на циферблат (либо оборотную сторону) методом тампопечати.
Комплектность
Таблица 3
|
Наименование |
Количество |
Примечание |
|
Индикатор часового типа с ценой деления 0,01 мм |
1 шт. |
По заказу |
|
Футляр |
1 шт. | |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» паспорта.
Нормативные документы
ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия»
