40237-08: АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316 Нагрузки электронные - Производители, поставщики и поверители

Нагрузки электронные АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316

Номер в ГРСИ РФ: 40237-08
Производитель / заявитель: Фирма "Prodigit Electronics Co., Ltd.", Тайвань
Скачать
40237-08: Описание типа СИ Скачать 240.3 КБ
Нет данных о поставщике
Нагрузки электронные АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для работы в качестве нагрузок при испытании, настройке и регулировке блоков питания, усилителей и других радиотехнических устройств. Область применения - проведение работ в процессах наладки, ремонта и лабораторных исследованиях на предприятиях электронной и радиотехнической промышленности, внаучно-исследовательских институтах и научно-производственных организациях.

Информация по Госреестру

Основные данные
Номер по Госреестру 40237-08
Наименование Нагрузки электронные
Модель АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316
Технические условия на выпуск тех.документация фирмы
Класс СИ 35.07
Год регистрации 2008
Страна-производитель  Тайвань
Примечание 24.01.2014 продлен срок свидетельства
Центр сертификации СИ
Наименование центра ГЦИ СИ Ростест-Москва
Адрес центра 117418, г.Москва, Нахимовский пр-т, 31
Руководитель центра Бас Виталий Николаевич
Телефон (8*095) 332-67-77
Факс 124-99-96
Информация о сертификате
Срок действия сертификата 24.01.2019
Номер сертификата 34850
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 42 п. 25 от 24.01.201414д2 от 25.12.08 п.266
Производитель / Заявитель

Фирма "Prodigit Electronics Co., Ltd.", Тайвань

 Тайвань

8F, No.88, Baojhong Rd., Sindian City, Taipei County 231, Taiwan. (R.O.C.)

Поверка

Методика поверки / информация о поверке МП-069/447-2008
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 892
Найдено поверителей 34
Успешных поверок (СИ пригодно) 855 (96%)
Неуспешных поверок (СИ непригодно) 37 (4%)
Актуальность информации 21.11.2024

Поверители

Скачать

40237-08: Описание типа СИ Скачать 240.3 КБ

Описание типа

Назначение

Нагрузки электронные АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316 (далее по тексту - «нагрузки») предназначены для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания усилителей звуковоспроизводящей аппаратуры, и других радиотехнических устройств.

Описание

Принцип действия нагрузок электронных основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора, расположенного на лицевой панели нагрузки.

На лицевой панели нагрузок расположены:

• пятиразрядный трехстрочный жидкокристаллический индикатор, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;

• функциональные клавиши и поворотный регулятор, предназначенные для установки выходных параметров; клавиша включения/выключения питания;

• входные клеммы управления нагрузкой;

• входные клеммы положительной и отрицательной полярности.

На задней панели нагрузок расположены:

• разъемы для подключения шнура питания;

• переключатель величины напряжения питания;

• интерфейсы дистанционного управления.

Нагрузки отличаются максимальной электрической мощностью, диапазонами токов и напряжений.

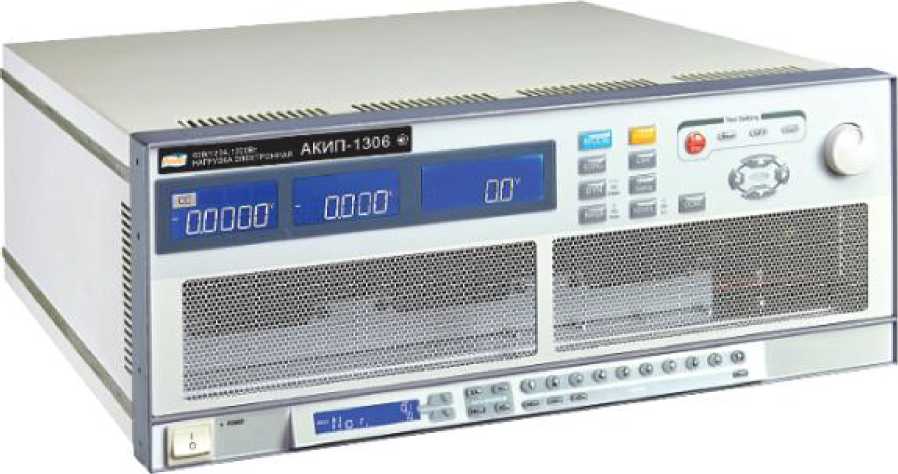

В нешний вид нагрузок представлен на рисунке 1.

Рисунок 1. Внешний вид нагрузок.

Технические характеристики

Таблица 1 - Основные метрологические характеристики нагрузок электронных при

работе в режиме стабилизации силы постоянного тока

Модель

Диапазон установки

Дискретность установки

Пределы допускаемой абсолютной погрешности установки

АКИП-1306

АКИП-1306А

АКИП-1307

0 - 24 А

6,4 мА

± (0,002 • 1УСТ + 0,002 • 1пред)

0 - 240 А

64 мА

АКИП-1308

АКИП-1309

0 - 24 А

6,4 мА

0 - 240 А

64 мА

АКИП-1310

0 - 36 А

9,6 мА

0 - 360 А

96 мА

АКИП-1311

0 - 2 А

0,5 мА

± (0,005 • 1УСТ + 0,005 • 1пред)

0 - 20 А

5 мА

АКИП-1312

0 - 4 А

1 мА

0 - 40 А

10 мА

АКИП-1313

0 - 6 А

1,6 мА

0 - 60 А

16 мА

АКИП-1313 А

0 - 1,2 А

0,3 мА

0 - 12 А

3 мА

АКИП-1314

0 - 8 А

2 мА

0 - 80 А

20 мА

АКИП-1315, АКИП-1316

0 - 12 А

3,2 мА

0 - 120 А

32 мА

Где 1УСТ - значение силы постоянного тока, установленное на нагрузке;

1ПРЕД — значение предела устанавливаемой силы постоянного тока.

Таблица 2 - Основные метрологические характеристики нагрузок электронных при

работе в режиме стабилизации напряжения постоянного тока

Модель

Диапазон установки

Дискретность установки

Пределы допускаемой абсолютной погрешности установки

АКИП-1306

АКИП-1306А

АКИП-1307

АКИП-1308

АКИП-1309

АКИП-1310

0 - 60 В

16 мВ

± (0,001 • иУСТ + 0,001 • Ипред)

АКИП-1311

АКИП-1312

АКИП-13134

АКИП-1313 А

АКИП-1314

АКИП-1315

АКИП-1316

0 - 500 В

133,3 мВ

± (0,0025 • иУСТ + 0,0025 • Ипред)

Где ИУСТ - значение напряжения постоянного тока, установленное на нагрузке;

ИПРЕд — значение предела устанавливаемого напряжения постоянного тока.

Таблица 3 - Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации электрического сопротивления

Модель

Диапазон установки

Дискретность установки

Пределы допускаемой абсолютной погрешности установки

АКИП-1306

АКИП-1306А

АКИП-1307

0,0268 .. 0,5 Ом

0,133 мОм

± (0,002 • КУСТ + 0,002 • Кпред)

0,5 .. 1875 Ом

0,533 мОм

АКИП-1308

АКИП-1309

0,01 .. 0,25 Ом

0,07 мОм

0,25 .. 937 Ом

1 мОм

АКИП-1310

0,0088 - 0,167 Ом

0,044 мОм

± (0,002 • КУСТ + 0,002 • Кпред)

0,167 - 624 Ом

1,6 мОм

АКИП-1311

1,3 - 25 Ом

6,6 мОм

± (0,005 • КУСТ + 0,005 • Кпред)

25 - 18750 Ом

10,6 мОм

АКИП-1312

0,6 - 12,5 Ом

3,3 мОм

12,5 - 18750 Ом

21 мОм

АКИП-1313

АКИП-1313 А

0,4 - 8 Ом

2 мОм

8 - 18750 Ом

32 мОм

АКИП-1314

0,3 - 6,25 Ом

0,13 мОм

6,25 - 18750 Ом

0,533 мОм

АКИП-1315

0,2 - 4,167 Ом

1,1 мОм

4,167 - 15625 Ом

6 мОм

АКИП-1316

0,2 - 4,167 Ом

1 мОм

4,167 - 15625 Ом

6 мОм

Где КУСТ - значение электрического сопротивления, установленное на нагрузке; КПРЕд — значение предела устанавливаемого электрического сопротивления.

Таблица 4 - Основные метрологические характеристики нагрузок электронных при работе в режиме стабилизации мощности

Модель

Диапазон установки

Дискретность установки

Пределы допускаемой абсолютной погрешности установки

АКИП-1306

АКИП-1308

АКИП-1312

0 - 1200 Вт

0,32 Вт

± (0,005 • РУСТ + 0,005 • Рпред)

АКИП-1306А АКИП-1311

0 - 600 Вт

0,16 Вт

АКИП-1307

АКИП-1309

АКИП-1310

АКИП-1313

АКИП-1313 А

0 - 1800 Вт

0,48 Вт

АКИП-1314

0 - 2400 Вт

0,64 Вт

АКИП-1315

0 - 3600 Вт

0,96 Вт

АКИП-1316

0 - 5400 Вт

1,44 Вт

Где РУСТ - значение мощности, установленное на нагрузке; РПРЕД — значение предела устанавливаемой мощности.

Таблица 5 - Основные метрологические характеристики нагрузок при измерении

напряжения

Модель

Диапазон установки

Дискретность установки

Пределы допускаемой абсолютной погрешности установки

АКИП-1306

АКИП-1306А

АКИП-1307

АКИП-1308

АКИП-1309

АКИП-1310

0 - 15 В

0,0005 В

± ( 0,0005 • Иизм + 0,0005 • иУСТ)

0 - 60 В

0,002 В

АКИП-1311

АКИП-1312

АКИП-1313

АКИП-1313 А АКИП-1314 АКИП-1315 АКИП-1316

0 - 60 В

0,01 В

0 - 600 В

0,1 В

Где иУСТ - значение напряжения постоянного тока, установленное на нагрузке;

иИЗМ — измеренное значение напряжения постоянного тока.

Таблица 6 - Основные метрологические характеристики нагрузок при измерении силы тока

Модель

Диапазон установки

Дискретность установки

Пределы допускаемой абсолютной погрешности установки

АКИП-1306 АКИП-1306А АКИП-1307

0 - 12 А

0,4 мА

± ( 0,002 • 1изм + 0,002 • 1УСТ)

0 - 120 А

4 мА

АКИП-1308

АКИП-1309

0 - 24 А

0,8 мА

0 - 240 А

8 мА

АКИП-1310

0 - 36 А

1,2 мА

0 - 360 А

12 мА

АКИП-1311

0 - 2 А

0,1 мА

0 - 20 А

1 мА

АКИП-1312

0 - 4 А

1 мА

0 - 40 А

10 мА

АКИП-1313

АКИП-1313А

0 - 6 А

1 мА

0 - 60 А

10 мА

АКИП-1314

0 - 8 А

1 мА

0 - 80 А

10 мА

АКИП-1315

АКИП-1316

0 - 12 А

1 мА

0 - 120 А

10 мА

Где 1УСТ - значение силы постоянного тока, установленное на нагрузке;

1ИЗМ — измеренное значение силы постоянного тока.

Параметры питания                                     (230 ±10%) В, частота 50-60 Гц

Потребляемая мощность (без подключения тестируемого источника), не более 150 ВА Рабочие условия эксплуатации:

• температура окружающей среды 20 ± 5 0С;

• относительная влажность 15% .. 80% без конденсации влаги.

Условия хранения:

• температура окружающей среды от минус10 0С до плюс 70 0С

• относительная влажность не более 70 %.

Габаритные размеры базового блока (600 .. 1800 Вт) не более, мм................... 483 х 177 х 445

Масса нагрузок:

• для нагрузок с максимальной мощностью 600 Вт не более, кг

• для нагрузок с максимальной мощностью 1200 Вт не более, кг

• для нагрузок с максимальной мощностью 1800 Вт не более, кг

• для нагрузок с максимальной мощностью 2400 Вт не более, кг

• для нагрузок с максимальной мощностью 3600 Вт не более, кг

• для нагрузок с максимальной мощностью 5400 Вт не более, кг

Знак утверждения типа

Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель нагрузок методом трафаретной печати со слоем защитного покрытия.

Комплектность

Наименование

Количество

Нагрузка электронная

1шт.

Шнур питания

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Поверка

Осуществляется в соответствии с методикой поверки МП-069/447-2008, утвержденной ГЦИ СИ ФГУ «Ростест-Москва» в декабре 2008 г.

Основные средства поверки:

- катушки электрического сопротивления Р310, Р323, № госреестра 1162-58, 1683-62:

Rhom. = 0,001 Ом; 1ном. = 17 А; 1макс.= 55 А; класс точности: 0,02;

Rhom. = 0,0001 Ом; 1ном. = 316 А; 1макс. = 1000 А; класс точности: 0,05;

- вольтметр универсальный цифровой В7-78/1, № госреестра 31773-06:

U = 1 мкВ .. 1000 В, Л = ± (0,01 x10-2xU);

- источники питания постоянного тока N5761A, N5772A, № госреестра 36420-07:

Максимальное напряжение постоянного тока на выходе U = 600 В, Л = ± (0,05х10-2хиУст+ 300 мВ);

Максимальный ток на выходе I = 180 А, Л = ± (0,05х10-2х1уст+ 180 мА).

Сведения о методах измерений

Методы измерений приведены в руководстве по эксплуатации «Нагрузки электронные АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316».

Нормативные документы

1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

2. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне Ы0-16 - 30 А.

3. ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

5. Техническая документация фирмы изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
