Измерители параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702
| Номер в ГРСИ РФ: | 40303-08 |
|---|---|
| Производитель / заявитель: | Фирма "HT-ITALIA", Италия |
|
40303-08: Описание типа
2023-40303-08.pdf
|
Скачать | 175.9 КБ |
Для измерения и анализа качества электрических сетей, устройств и оборудования. Область применения - предприятия электрических сетей, электростанции, электрические подстанции, промышленные предприятия, метрологические службы, измерительные и испытательные лаборатории.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40303-08 |
| Действует | по 19.11.2029 |
| Наименование | Измерители параметров электрических сетей |
| Модель | АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | db8cafd4-75f4-b967-5afb-6c4e6eefadf5 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.04 |
| Год регистрации | 2008 |
| Страна-производитель | Италия |
| Примечание | 24.01.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 24.01.2019 |
| Номер сертификата | 35045 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 42 п. 26 от 24.01.201414д2 от 25.12.08 п.328 |
Производитель / Заявитель
Фирма "HT-ITALIA", Италия
Италия
VIA RIGHI 126, 48018 FAENZA (RA), tel (39) 0544-621, Italia
Поверка
| Методика поверки / информация о поверке | МП-586/446-2008 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1964
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1939 (99%) |
| Неуспешных поверок (СИ непригодно) | 25 (1 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
40303-08: Описание типа
2023-40303-08.pdf
|
Скачать | 175.9 КБ |
Описание типа
Назначение
Измерители параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 (далее по тексту - «измерители») предназначены для измерения и анализа параметров качества электрических сетей, устройств и оборудования.
Описание
Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы. Управление процессом измерения осуществляется при помощи встроенного микропроцессора. Прибор размещен в пластмассовом корпусе, на котором расположены панель управления и разъемы для подключения к измеряемой цепи. Панель управления состоит из жидкокристаллического дисплея и функциональных клавиш. Функциональные клавиши служат для включения и выключения прибора, проведения измерений, выбора специальных функций при измерениях. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов. На нижней поверхности прибора находится аккумуляторный отсек, закрытый крышкой.
Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Отличие модификаций измерителей параметров электрических сетей АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8601, АКИП-8701, АКИП-8702 заключается в различных функциональных возможностях и технических характеристиках.

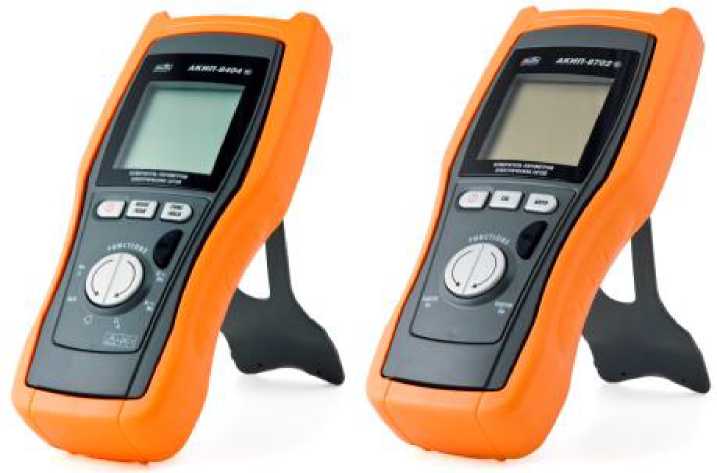

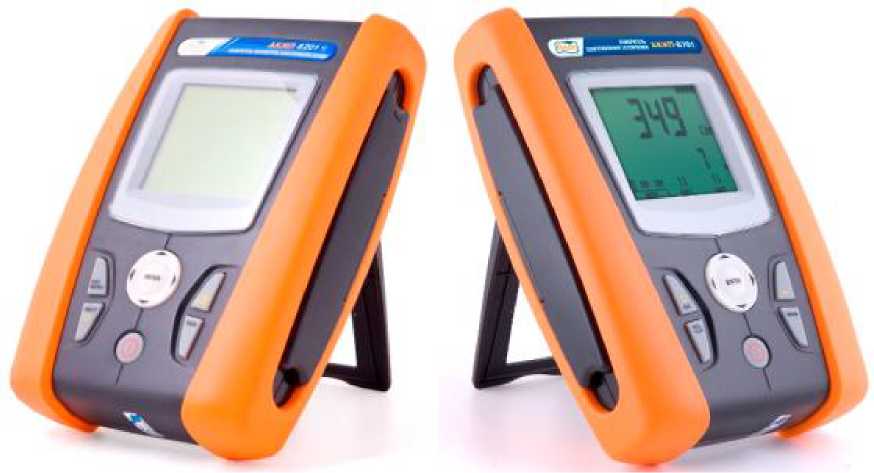

Внешний вид измерителей представлен на рисунке 1.
Рисунок 1. Внешний вид измерителей.
Технические характеристики
Таблица 1 - Основные метрологические характеристики измерителей при измерении напряжения
|
Модификация |
Диапазон измерений |
Частота |
Разрешение (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
АКИП-8201, АКИП-8402 |
5,0 - 265,0 В |
47 - 63 Гц |
0,1 В |
± (0,005 х иизм. + 2 е.м.р.1)) |
|
АКИП-8403, АКИП-8404, АКИП-8405 |
1,0 - 999,9 мВ |
Постоянный ток |
0,1 мВ |
± (0,005 х иизм. + 2 е.м.р.) |
|
1,000 - 9,999 В |
0,001 В | |||
|
10,00 - 99,99 В |
0,01 В | |||
|
100,0 - 605,0 В |
0,1 В | |||
|
Продолжение таблицы 1 | ||||
|
1 |
2 |
3 |
4 |
5 |
|
АКИП-8403, АКИП-8404, АКИП-8405 |
1,0 - 999,9 мВ |
30 - 70 Гц |
0,1 мВ |
± (0,01 х иизм. + 2 е.м.р.) |
|
1,000 - 9,999 В |
0,001 В | |||
|
10,00 - 99,99 В |
0,01 В | |||
|
100,0 - 605,0 В |
0,1 В | |||
|
1,0 - 999,9 мВ |
70 - 400 Гц |
0,1 мВ |
± (0,02 х иизм. + 2 е.м.р.) | |
|
1,000 - 9,999 В |
0,001 В | |||
|
10,00 - 99,99 В |
0,01 В | |||
|
100,0 - 605,0 В |
0,1 В | |||
|
АКИП-8701 |
7 - 460 В |
30 - 400 Гц |
1 В |
± (0,02 х иизм. + 2 е.м.р.) |
|
АКИП-8702 |
0,1 - 99,9 В |
30 - 400 Гц |
0,1 В |
± (0,02 х иизм. + 2 е.м.р.) |
|
100 - 299 В |
1 В | |||
Где 1) е.м.р. - здесь и далее - «единица младшего разряда»
Таблица 2 Основные метрологические характеристики измерителей при измерении силы тока с использованием внешних преобразователей тока с выходом по напряжению_____
|
Модификация |
Диапазон измерений |
Частота |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8401, АКИП-8402 |
(0,005 .. 1,2) х ВП1) |
47 ..63 Гц |
± (0,01 х 1изм. + 2 е.м.р.) |
|
АКИП-8403, АКИП-8404, АКИП-8405 |
(0,005 .. 1,2) х ВП |
Постоянный ток |
± (0,005 х 1изм. + 2 е.м.р.) |
|
30 .. 70 Гц |
± (0,01 х 1изм. + 2 е.м.р.) | ||
|
70 .. 400 Гц |
± (0,02 х 1изм. + 2 е.м.р.) |
Где 1) ВП - верхний предел измерений преобразователей тока
Таблица 3 Основные технические характеристики преобразователей тока
|
Наименование |
Значение | ||
|
Преобразователи тока НТ4003 | |||
|
Диапазон измерения силы переменного тока |
1 - 400 А | ||
|
Коэффициент масштабного преобразования |
1 А/1 мВ | ||
|
Диапазон рабочих частот переменного тока |
40 Гц - 5 кГц | ||
|
Пределы допускаемой относительной погрешности коэффициента преобразования |
± 1,5 % в диапазоне частот 40 - 60 Гц ± 2,0 % в диапазоне частот 61 Гц - 5 кГц | ||
|
Максимальный диаметр охвата |
30 мм | ||
|
Преобразователи тока НТ 96U | |||
|
Диапазон измерения силы переменного тока |
0,001 - 1,2 А |
0,1 - 120 А |
1 - 1200 А |
|
Коэффициент масштабного преобразования |
0,001 А/1 мВ |
0,1 А/1 мВ |
1 А/1 мВ |
|
Диапазон рабочих частот переменного тока |
40 Гц - 10 кГц | ||
|
Пределы допускаемой относительной погрешности коэффициента преобразования |
± 1,0 % в диапазоне частот 40 - 65 Гц ± 2,0 % в диапазоне частот 66 Гц - 10 кГц | ||
|
Максимальный диаметр охвата |
54 мм | ||
Таблица 4 Основные метрологические характеристики измерителей при измерении
частоты напряжения и тока
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8201 |
47,0 - 63,0 Гц |
0,1 Гц |
± (0,02 х + 0,2 Гц) |
|
АКИП-8403, АКИП-8404, АКИП-8405 |
30,0 - 199,9 Гц |
0,1 Гц |
± (0,005 х F^m. + 0,2 Гц) |
|
200 ... 400 Гц |
1 Гц |
Где FU3M. - измеренное значение частоты
Таблица 5 Основные метрологические характеристики измерителей при измерении сопротивления и прозвонке цепей
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8403, АКИП-8404, АКИП-8405 |
0,01 - 39,99 Ом |
0,01 Ом |
± (0,01 х R^ + 5 е.м.р.) |
|
40,0 - 399,9 Ом |
0,1 Ом | ||
|
400 - 3999 Ом |
1 Ом | ||
|
4,00 - 39,99 кОм |
0,01 кОм |
Где RU3M. - измеренное значение сопротивления
Таблица 6 Основные метрологические характеристики измерителей при измерении
сопротивления в низкоомных цепях (измерение целостности защитных проводников)
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8401, АКИП-8402, АКИП-8601 |
0,01 - 9,99 Ом |
0,01 Ом |
± (0,02 х Ru3m. + 0,02 Ом) |
|
10,0 - 99,9 Ом |
0,1 Ом |
± (0,02 х Ru3m. + 0,2 Ом) | |
|
АКИП-8403, АКИП-8405 |
0,01 - 19,99 Ом |
0,01 Ом |
± (0,05 х Ru3m + 0,03 Ом) |
|
20,0 - 99,9 Ом |
0,1 Ом |
± (0,05 х Ru3m. + 0,3 Ом) |
Таблица 7 Основные метрологические характеристики измерителей при измерении
сопротивления изоляции
|
Модификация |
Тестовое напряжение |
Диапазон измерений |
Разрешени е |
Пределы допускаемой абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
5 |
|
АКИП-8401, АКИП-8402, АКИП-8601 |
50 В |
0,01 - 9,99 МОм |
0,01 МОм |
± (0,02 х Ru3m. + 2 е.м.р.) |
|
10,0 - 49,9 МОм |
0,1 МОм | |||
|
50,0 - 99,9 МОм |
0,1 МОм |
± (0,05 х Ru3m. + 2 е.м.р.) | ||
|
100 В |
0,01 - 9,99 МОм |
0,01 МОм |
± (0,02 х Ru3m. + 2 е.м.р.) | |
|
10,0 - 99,9 МОм |
0,1 МОм |
± (0,05 х Ru3m. + 2 е.м.р.) | ||
|
100,0 - 199,9 |
0,1 МОм | |||
|
250 В |
0,01 - 9,99 МОм |
0,01 МОм |
± (0,02 х Ru3m. + 2 е.м.р.) | |
|
10,0 - 99,9 МОм |
0,1 МОм | |||
|
100 - 249 МОм |
1 МОм | |||
|
250 - 499 МОм |
1 МОм |
± (0,05 х Ru3m. + 2 е.м.р.) | ||
|
500 В |
0,01 - 9,99 МОм |
0,01 МОм |
± (0,02 х Ru3m. + 2 е.м.р.) | |
|
10,0 - 99,9 МОм |
0,1 МОм | |||
|
100 - 499 МОм |
1 МОм | |||
|
500 - 999 МОм |
1 МОм |
± (0,05 х Ru3m. + 2 е.м.р.) |
Продолжение таблицы 7
|
1 |
2 |
3 |
4 |
5 |
|
АКИП-8401, АКИП-8402, АКИП-8601 |
1000 В |
0,01 - 9,99 МОм |
0,01 МОм |
± (0,02 х Ru3m. + 2 е.м.р.) |
|
10,0 - 99,9 МОм |
0,1 МОм | |||
|
100 - 999 МОм |
1 МОм | |||
|
1000 - 1999 МОм |
1 МОм |
± (0,05 х Ru3m. + 2 е.м.р.) | ||
|
АКИП-8403, АКИП-8405 |
250 В |
0,01 - 19,99 МОм |
0,01 МОм |
± (0,05 х Ru3m. + 2 е.м.р.) |
|
20,0 - 199,9 МОм |
0,1 МОм | |||
|
200 - 499 МОм |
1 МОм |
± (0,1 х Ru3m. + 2 е.м.р.) | ||
|
500 В |
0,01 - 19,99 МОм |
0,01 МОм |
± (0,05 х Ru3m. + 2 е.м.р.) | |
|
20,0 - 199,9 МОм |
0,1 МОм | |||
|
200 - 999 МОм |
1 МОм |
± (0,1 х Ru3m. + 2 е.м.р.) |
Таблица 8 Основные метрологические характеристики измерителей при измерении
электрического сопротивления цепи «фаза-фаза», «фаза - нейтраль»
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8201, АКИП-8401, АКИП-8402 |
0,01 - 9,99 Ом |
0,01 Ом |
± (0,05 х Ru3m. + 3 е.м.р.) |
|
10,0 - 199,9 Ом |
0,1 Ом |
Таблица 9 Основные метрологические характеристики измерителей при измерении электрического сопротивления петли «фаза-земля» (петли короткого замыкания)
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8201, АКИП-8401, АКИП-8402 |
0,01 - 9,99 Ом |
0,01 Ом |
± (0,05 х Ru3m. + 3 е.м.р.) |
|
10,0 - 199,9 Ом |
0,1 Ом | ||
|
200 - 1999 Ом |
1 Ом |
Таблица 10 Основные метрологические характеристики измерителей при измерении электрического сопротивления петли «фаза-земля» тестовым током 15 мА (без отключения УЗО)______________________________________________________________________
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8201, АКИП-8401, АКИП-8402 |
0,01 - 9,99 Ом |
0,01 Ом |
± (0,05 х Ru3m. + 1 Ом) |
|
10,0 - 199,9 Ом |
0,1 Ом | ||
|
200 - 1999 Ом |
1 Ом | ||
|
АКИП-8403, АКИП-8404, АКИП-8405 |
0,1 - 199,9 Ом |
0,1 Ом |
± (0,05 х Ru3m. + 2 Ом) |
|
1 - 1999 Ом |
1 Ом |
± (0,05 х Ru3m. + 0,3 Ом) |
Таблица 11 Основные метрологические характеристики измерителей при измерении электрического сопротивления заземления с использованием штырей заземления
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
1 |
2 |
3 |
4 |
|
АКИП-8701 |
0,01 - 19,99 Ом |
0,01 Ом |
± (0,025 х Ru3m. + 2 е.м.р.) |
|
20,0 - 199,9 Ом |
0,1 Ом | ||
|
200 - 1999 Ом |
1 Ом | ||
|
2,00 - 19,99 кОм |
0,01 кОм | ||
|
20,0 - 49,9 кОм |
0,1 кОм |
Продолжение таблицы 11
|
1 |
2 |
3 |
4 |
|
АКИП-8702 |
0,01 - 19,99 Ом |
0,01 Ом |
± (0,02 х Rизм. + 3 е.м.р.) (напряжение помех менее 3 В) ± (0,04 х Rизм. + 10 е.м.р.) (напряжение помех от 3 В до 6 В) |
|
20,0 - 199,9 Ом |
0,1 Ом | ||
|
200 - 1999 Ом |
1 Ом | ||
|
2,00 - 19,99 кОм |
0,01 кОм | ||
|
20,0 - 49,9 кОм |
0,1 кОм |
± (0,03 х Rизм. + 3 е.м.р.) (напряжение помех менее 3 В) ± (0,06 х Rизм. + 10 е.м.р.) (напряжение помех от 3 В до 6 В) |
Таблица 12 Основные метрологические характеристики измерителей при измерении удельного электрического сопротивления почвы
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8701 |
0,50 - 19,99 Ом |
0,01 Ом |
± (0,025 х Rизм. + 2 е.м.р.) |
|
20,0 - 199,9 Ом |
0,1 Ом | ||
|
200 - 1999 Ом |
1 Ом | ||
|
2,00 - 19,99 кОм |
0,01 кОм | ||
|
20,0 - 49,9 кОм |
0,1 кОм |
Таблица 13 Основные метрологические характеристики измерителей при измерении времени срабатывания устройств защитного отключения (УЗО)
|
Модификация |
Диапазон измерений |
Коэффициент усиления по току |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8201, АКИП-8401, АКИП-8402 |
УЗО типа А | |||
|
1 - 999 мс |
0,5 |
1 мс |
± (0,02 х 1изм1). + 2 мс) | |
|
1 - 250 мс |
2 | |||
|
1 - 160 мс |
5 | |||
|
УЗО типа АС | ||||
|
1 - 999 мс |
0,5 |
1 мс |
± (0,02 х 1изм. + 2 мс) | |
|
1 - 200 мс |
2 | |||
|
1 - 50 мс |
5 | |||
|
АКИП-8404, АКИП-8405 |
УЗО типа АС | |||
|
2 - 400 мс |
_ |
1 мс |
± (0,02 х 1изм. + 2 мс) | |
Где 1) t..-м - измеренное значение времени отключении УЗО
Примечание: для модификаций АКИП-8201, АКИП-8401, АКИП-8402 номинальный тестовый ток выбирается из ряда значений 10 мА, 30 мА, 100 мА, 300 мА, 500 мА; для модификаций АКИП-8404, АКИП-8405 номинальный тестовый ток выбирается из ряда значений 30 мА, 100 мА, 150 мА.
Таблица 14 Основные метрологические характеристики измерителей при измерении действующего значения тока срабатывания устройств защитного отключения
|
Модификация |
Тип УЗО |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8201, АКИП-8401, АКИП-8402 |
А |
(0,5 - 2) х IAN1) |
0,1 х IAN |
+ 0,1 х 1АШм. |
|
АС |
(0,5 .. 1,4) х IAN |
Где 1) IAN - номинальный тестовый ток (10 мА, 30 мА, 100 мА, 300 мА, 500 мА).
Таблица 15 Основные метрологические характеристики измерителей при измерении
напряжения прикосновения
|
Модификация |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8201, АКИП-8401, АКИП-8402 |
0,1 - 50,0 В |
0,1 В |
+ (0,05 х ипизм. + 3 е.м.р.) |
Где 1) - измеренное значение напряжения прикосновения
Таблица 16 Основные метрологические характеристики измерителей при измерении
действующего значения n - ой гармонической составляющей напряжения
|
Модификация |
Диапазон измерений |
№ гармоники |
Пределы допускаемой абсолютной погрешности измерения | |
|
АКИП-8402 |
0,1 - 265,0 |
2 . |
15 |
± (0,02 х иизм. + 0,5 В) |
|
16 |
. 49 |
± (0,05 х иизм. + 1 В) | ||
1) - измеренное значение напряжения
Таблица 17 Основные метрологические характеристики измерителей при измерении
действующего значения n - ой гармонической составляющей тока с использованием внешних преобразователей тока
|
Модификация |
Диапазон измерений |
№ гармоники |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8402 |
(0,005 - 1,2) х ВП1) |
2 - 15 |
± (0,02 х 1изм2). + 5 е.м.р.) |
|
16 - 49 |
± (0,05 х 1изм. + 10 е.м.р.) |
Где 1) ВП - верхний предел измерений преобразователей тока
2) - измеренное значение тока
Таблица 18 Основные метрологические характеристики измерителей при измерении
мощности (активной, реактивной, полной)
|
Модификация |
Диапазон измерений (Вт, вар, ВА) |
Разрешение (Вт, вар, ВА) |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8402 |
0 .. 999,9 Вт, вар, ВА |
0,1 Вт, вар, ВА |
± (0,01 х Ризм1). + 6 е.м.р.) |
|
1,000 .. 9,999 кВт, квар, кВА |
0,001 кВт, квар, кВА | ||
|
10,00 .. 99,99 кВт, квар, кВА |
0,01 кВт, квар, кВА | ||
|
100,0 .. 999,9 кВт, квар, кВА |
0,1 кВт, квар, кВА | ||
|
1000 .. 9999 кВт, квар, кВА |
1 кВт, квар, кВА |
Где1) - измеренное значение мощности
Таблица 19 Основные метрологические характеристики измерителей при измерении
коэффициента мощности (cosф)
|
Модификация |
Предел измерений COSф |
Диапазон измерений силы тока |
Пределы допускаемой абсолютной погрешности измерения |
|
АКИП-8402 |
1,00 |
(0,005 .. 0,1) х ВП1) |
± 2° |
|
(0,1 .. 1,2) х ВП |
± 1° |
Где 1) ВП - верхний предел измерений преобразователей тока
|
Таблица 20 |
Габаритные размеры и масса измерителей | |||
|
Модификация |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не болеем |
Масса, кг, не более |
|
АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8601 |
235 |
165 |
75 |
1,250 |
|
АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8702 |
240 |
100 |
45 |
0,630 |
|
АКИП-8701 |
235 |
165 |
75 |
1,000 |
Рабочие условия эксплуатации:
• температура окружающей среды от 0 0С до 40 0С;
• относительная влажность не более 80 %;
Условия хранения:
• температура окружающей среды от минус 10 0С до 60 0С
• относительная влажность не более 80 %.
Питание измерителей модификаций АКИП-8201, АКИП-8401, АКИП-8402, АКИП-8601, АКИП-8701 осуществляется от 6 элементов питания 1,5 В типа АА (LR6, АМ3, MN 1500).
Питание измерителей модификаций АКИП-8403, АКИП-8404, АКИП-8405, АКИП-8702 осуществляется от 4 элементов питания 1,5 В типа АА (LR6, АМ3, MN 1500).
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом и на переднюю панель измерителей методом трафаретной печати со слоем защитного покрытия.
Комплектность
Таблица 21
|
Наименование |
Количество | ||||||||
|
АКИП-8201 |
АКИП-8401 |
АКИП-8402 |
АКИП-8403 |
АКИП-8404 |
АКИП-8405 |
АКИП-8601 |
АКИП-8701 |
АКИП-8702 | |
|
Комплектующие изделия, входящие в состав стандартной поставки | |||||||||
|
Измеритель параметров электрических сетей |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Комплект: 2 измерительных кабеля + 2 зажима «крокодил» |
_ |
_ |
_ |
1 |
1 |
1 |
_ |
_ |
_ |
|
Комплект: 2 электрода-заземлителя + 3 измерительных кабеля + 3 зажима «крокодил» |
1 | ||||||||
|
Комплект: 4 электрода-заземлителя + 4 измерительных кабеля на бухтах |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
1 | |
|
Комплект: 3 измерительных кабеля + 3 зажима «крокодил» + 1 наконечник тестового провода |
1 |
1 |
1 |
_ |
_ |
_ |
1 |
_ |
_ |
|
Кабель 2-хпроводный с евровилкой для однофазных сетей |
_ |
_ |
_ |
_ |
1 |
1 |
_ |
_ |
_ |
|
Кабель 3-хпроводный с евровилкой для однофазных сетей |
1 |
1 |
1 |
_ |
_ |
_ |
_ |
_ |
_ |
Продолжение Таблицы 21
|
Наименование |
Количество | ||||||||
|
АКИП-8201 |
АКИП-8401 |
АКИП-8402 |
АКИП-8403 |
АКИП-8404 |
АКИП-8405 |
АКИП-8601 |
АКИП-8701 |
АКИП-8702 | |
|
Зажим-наконечник типа «крокодил» |
_ |
_ |
_ |
_ |
_ |
_ |
_ |
4 |
_ |
|
Сумка для транспортировки |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
Методика поверки |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
Поверка
Осуществляется в соответствии с методикой поверки МП-586/446-2008, утвержденной ФГУ «Ростест-Москва» в декабре 2008 г.
Основные средства поверки:
- Калибратор универсальный FLUKE 5520A с функцией PQ:
диапазон воспроизведения напряжения переменного тока: 1 мВ ...1020 В (10 Гц ...
500 кГц); Предел допускаемой абсолютной погрешности (AU): ± (0,00015 ... 0,002)^U;
диапазон воспроизведения частоты переменного тока f: 0,01 Гц . 2 МГц;
предел допускаемой абсолютной погрешности (Af): ± (2,5-10'6)-f;
гармонические составляющие напряжения переменного тока иг: 33 ... 1020 В, частота от 15 Гц до 5 кГц;
предел допускаемой абсолютной погрешности (Аиг): ± (0,001 ... 0,006)^U;
- Мера-имитатор электрического сопротивления Р40116: 105 "’ 1010 Ом 6 = 0,02 % ... 0,1 %;
- Магазин мер сопротивлений петли короткого замыкания OD-1-E2: 0,1. 4000 Ом 6 = 0,05 . 0,1 %;
- Магазин мер сопротивлений заземления OD-2-D6b/5W: 1.105 Ом, 6 = 0,5 %;
- Калибратор времени отключения УЗО ERS-2: время отключения УЗО от 10 до 900 мс,6 =
0,5 %;
- Калибратор-вольтметр универсальный В1-28: ииз = 0,001 . 1000 В,
- Лабораторный автотрансформатор «Штиль» TSGC2-30-3: ивых от 0 В до 450 В, 1макс 40А;
- Трансформатор разделительный ТР-3000М: ивых: 220 В ± 3 %, частота: 50/60 Гц;
- Регулируемый источник тока РИТ-5000: диапазон задания тока от 2 до 5000 А;
- Измерительный трансформатор тока ИТТ-3000.5: номинальные первичные значения тока
от 1 до 3000 А, 6 = 0,01 %;
- Прибор сравнения КНТ-03: предел измерения относительного значения вторичного тока 200 % ±1,5 %; Предел измерения значения вторичного напряжения 199,9 В ±1,5 В.
Сведения о методах измерений
Методы измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2. Техническая документация фирмы изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Смотрите также
