Трансформаторы напряжения измерительные VGM
| Номер в ГРСИ РФ: | 40355-09 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Dr. Techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
|
40355-09: Описание типа
2019-40355-09.pdf
|
Скачать | 88.4 КБ |
Для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного напряжения частоты 50 Гц и напряжения ?36 кВ. Для работы в помещениях в составе комплектных распределительных устройствах различных видов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40355-09 |
| Действует | по 28.01.2024 |
| Наименование | Трансформаторы напряжения измерительные |
| Модель | VGM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bed4669f-a960-4e35-1706-eeb0e8359505 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2009 |
| Страна-производитель | Австрия |
| Примечание | 25.04.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 25.04.2019 |
| Номер сертификата | 34916 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 518 п. 12 от 25.04.201404д от 30.04.09 п.27 |
Производитель / Заявитель
Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", АВСТРИЯ
Австрия
A-2340, Modling, Beethovengasse 43 -45 Тел. +43 2236 409 485 Факс +43 2236 409 322
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-2011 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 53 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
40355-09: Описание типа
2019-40355-09.pdf
|
Скачать | 88.4 КБ |
Описание типа
Назначение
Трансформаторы напряжения измерительные VGM (далее трансформаторы VGM) являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного напряжения частоты 50 Гц и напряжения < 36 кВ.
Описание
Принцип действия трансформаторов напряжения VGM основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам.
Трансформаторы VGM предназначены для работы в помещениях в составе комплектных распределительных устройств различных видов.
Трансформаторы напряжения измерительные VGM с литой изоляцией из эпоксидного компаунда выполнены в металлических корпусах с различными вариантами расположения элементов крепления и разъемных соединений для подключения первичной и вторичных цепей, что позволяет использовать их в различных видах распределительных устройств или индивидуально . Трансформаторы напряжения измерительные VGM выпускаются в трех исполнениях: VGM 12; VGM 24 и VGM 36, отличающихся значениями номинальных первичных напряжений. Каждое из исполнений может выпускаться в модификациях : B, H или WS, отличающихся расположением элементов крепления, длиной высоковольтного штекера и зажимами вторичных обмоток.

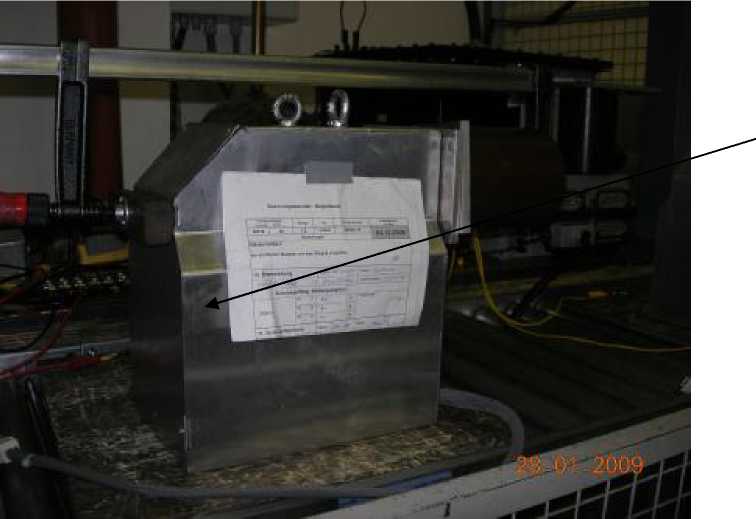

Общий вид трансформаторов VGM представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на стенку корпуса.
Технические характеристики
Основные технические характеристики трансформаторов VGM приведены в таблице 1.
Таблица 1
|
Характеристика |
VGM 12 |
VGM 24 |
VGM 36 |
Примечания |
|
Наибольшее рабочее напряжение, кВ |
1,2 (Uh) |
1,2 (Uh) |
1,2 (Uh) | |
|
Частота переменного напряжения, Гц |
50 |
50 |
50 | |
|
Номинальное первичное напряжение (Uh), кВ |
12/^3 |
24/\3 |
36/V3 | |
|
Количество вторичных обмоток |
3 |
3 |
3 | |
|
Номинальное вторичное напряжение (U2h), В - измерительные вторичные обмотки (одна или две); - защитные вторичные обмотки |
100/V3 100/3 |
1оо/^3 100/3 |
юо/\3 100/3 |
По заказу возможны вторичные напряжения, В: 110/^3; 120/\3; 110/3; 120/3 |
|
Классы точности измерительных обмоток в зависимости от номинальной вторичной нагрузки. |
0,2 0,5 1,о |
0,2 0,5 1,о |
0,2 0,5 1,о |
Нагрузка, не более, ВА 45 120 250 |
|
Класс точности обмотки защиты |
3Р |
3Р |
3Р | |
|
Климатическое исполнение |
УХЛ 3.1 |
УХЛ 3.1 |
УХЛ 3.1 | |
|
Габаритные размеры, мм (длина х ширина х высота) |
387х148х230 (280) |
387х148х230 (280) |
400х188х314 (280) |
В скобках длина без ВВ штекера |
|
Масса трансформатора, кг |
25 |
25 |
35 |
Знак утверждения типа
наносится на корпус трансформатора в виде наклейки и на титульный лист паспорта типографским способом.
Комплектность
1 Трансформатор напряжения 1 шт.;
2 Паспорт 1 экз.
Поверка
осуществляется по ГОСТ 8.216-2011 «ГСИ Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-10, класс точности 0,05.
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т», диапазон измерений напряжения от 40 до 400 В; диапазон измерений тока от 0,5 до 3000 А, погрешность измерения напряжения ±[0.1+0.01((Uh/U)-1)]%, погрешность измерения тока ±[0.1+0.01((1н/1)-1)]%.
Сведения о методах измерений
Отсутствуют
Нормативные документы
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
ГОСТ 8.216-2011 ГСИ Трансформаторы напряжения. Методика поверки.
Техническая документация фирмы-изготовителя.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленных законодательством Российской Федерации обязательным требованиям.
