Анализаторы азота и серы Antek

Назначение

Анализаторы азота и серы Antek предназначены для измерения массовой доли общего азота и массовой доли серы в нефти, нефтепродуктах, продуктах химического синтеза, биологических материалах, сжиженных газах, пастах, порошках.

Описание

Анализаторы азота и серы Antek (далее анализаторы) представляют собой автоматизированные лабораторные приборы, обеспечивающие ввод пробы, измерение, обработку и регистрацию выходной информации.

Принцип действия анализаторов состоит в сжигании пробы в высокотемпературном кварцевом реакторе в смеси кислорода с инертным газом при заданной температуре и избытке окислителя. В условиях сжигания соединения серы количественно превращаются в двуокись серы (SO2), а соединения азота - в окись азота (NO). Углеводороды количественно превращаются в воду и двуокись углерода (H2O и CO2). Поток газа проходит через осушители, количественно удаляющие из него воду, которая мешает определению, и поступают в блоки детектирования. Детектирование основано на возбуждении молекул SO2 и NO ультрафиолетовым излучением с последующей регистрацией флуоресцентного излучения, испускаемого возбужденными молекулами диоксида серы и диоксида азота. Интенсивность характеристического излучения серы и азота пропорционально содержанию соответственно серы и азота в образце.

На рисунках 1 и 2 приведен внешний вид анализаторов азота и серы Antek модификации 9000HN и модификации МТ-HS.

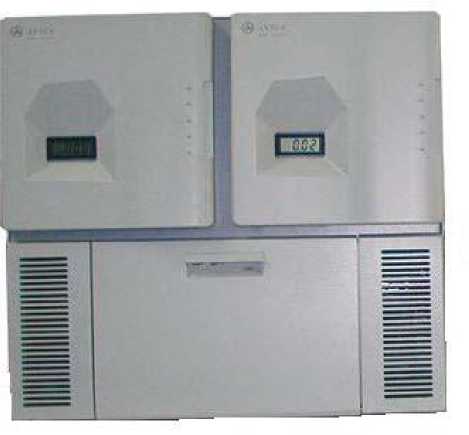

Рисунок 1 -Внешний вид анализатора азота и серы Antek модификации 9000HN

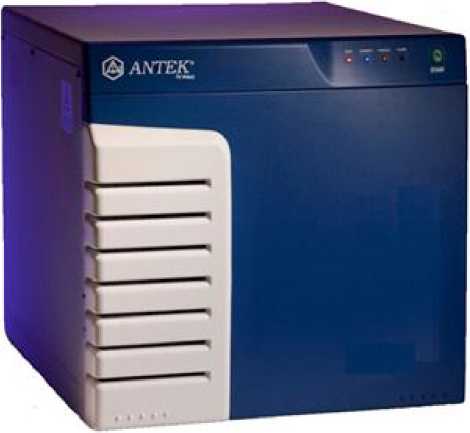

Рисунок 2 -

Внешний вид анализатора азота и серы Antek модификации МТ-HS

Анализаторы азота и серы Antek выпускаются в следующих модификациях: 9000N, 9000TN, 9000HN, 9000HTN, 9000VN, 9000VTN, 9000VSAN, 9000NS, 9000TNS, 9000HNS, 9000S, 9000LLS, 9000HS, 9000VS, 9000VLLS, 9000VSAS, 9000HTNS, 9000VNS, 9000VTNS, 9000VSANS, МТ-HNS, МТ-HN, МТ-HS, МТ-VNS, МТ-VN, МТ-VS, МТ-VLLS, MT-HNIC, MT-HSIC, MT-HNSIC, 7090S, 7090N, 7090NS. Модификации различаются: размещением блока ввода пробы относительно корпуса анализатора (сбоку, в одну линию с корпусом

Всего листов 5 основного блока (модификация «Н» - «горизонтальная»); сверху, над корпусом основного блока (модификация «V» - «вертикальная»)); перечнем анализируемых компонентов (только сера, только азот, сера и азот); диапазоном показаний; наличием пробозагрузочного устройства. Данные различия в конструкции касаются только дизайна анализаторов и не оказывают влияние на их технические характеристики. В Таблице 1 приведен перечень моделей анализаторов относительно размещения блока ввода пробы, анализируемых компонентов, наличия автоматических пробозагрузочных устройств для твердых продуктов и диапазона показаний .

Анализаторы управляются от внешнего компьютера. Программное обеспечение (далее ПО) «Antek Multitek» версия 1.0.3.0 предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация ПО проводится при каждом запуске анализатора путем вывода названия ПО («Antek Multitek») и версии ПО (текущая версия 1.0.3.0), а также путем расчета контрольных сумм по алгоритму md5.

Защита ПО от преднамеренных изменений осуществляется средствами операционной системы путем установки значений «Только для чтения» («Read only») свойств файлов и методов. Также ПО обеспечивает разграничение прав доступа к данным, методам и функциям для оператора и администратора. Защита ПО от непреднамеренного воздействия осуществляется функциями резервного копирования.

Лист № 3

Всего листов 5

Поскольку анализатор градуируется по государственным стандартным образцам содержания определяемых компонентов (серы и азота), влияние программного обеспечения на метрологические характеристики анализатора является незначимым.

Технические характеристики

1) Диапазон измерений массовой доли элементов, %:

- азота                                                          от 0,00003 до 1,0

- серы                                                         от 0,0005 до 1,0

2) Пределы допускаемой относительной погрешности, %, в диапазонах:

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность сигнализатора и блоков датчика в виде оттиска клейма.

Комплектность

Таблица 3

Поверка

осуществляется по документу МП 242-0968-2010 «Анализаторы азота и серы Antek. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2010 г.

Основные средства поверки:

- Государственные стандартные образцы содержания микропримесей серы в нефтепродуктах ГСО 9391-2009, 9392-2009 (ССН-ВНИИМ-5, ССН-ВНИИМ-10);

- Государственные стандартные образцы массовой доли серы в нефтепродуктах ГСО 90312008 СН-ВНИИМ-0,005, ГСО 9032-2008 СН-ВНИИМ-0,01, ГСО 9035-2008 СН-ВНИИМ-0,1, ГСО 9236-2008 СН-ВНИИМ-0,5, ГСО 9238-2008 СН-ВНИИМ-1,0.

- Государственные стандартные образцы водного раствора общего азота ГСО 7193-95, ГСО 7194-95;

- Государственный стандартный образец состава трилона Б (динатриевая соль этилендиамин-N,N,B,N тетрауксксной кислоты) 1-ого разряда ГСО 2960-84 состава трилона Б (динатриевая соль этилендиамин-\.\.В.\ тетрауксксной кислоты) 1-ого разряда;

Сведения о методах измерений

Методика измерений приведена в следующих документах:

- «Анализаторы азота и серы Antek серии MultiTek. Руководство по эксплуатации»;

- «Анализаторы азота и серы Antek серии 7090. Руководство по эксплуатации»;

- «Анализаторы азота и серы Antek серии 9000. Руководство по эксплуатации»;

- ГОСТ Р ЕН ИСО 20846-2006 «Нефтепродукты. Определение содержания серы методом ультрафиолетовой флуоресценции»;

- ASTM D5453 «Стандартный метод определения общего содержания серы в легких углеводородах, моторном масле, топливах для двигателей с искровым зажиганием и дизельных двигателей, с помощью УФ-флюоресценции»;

- ASTM D6667 «Стандартный метод определения общего содержания летучей серы в газообразных углеводородах и сжиженных нефтяных газах методом ультрафиолетовой флуоресценции»;

- ASTM D7183 «Стандартный метод определения общего содержания серы в ароматических углеводородах и аналогичных продуктах методом ультрафиолетовой флуоресценции»;

- ASTM D4629 «Стандартный метод испытаний для определения следов азота в жидких нефтяных углеводородах с помощью окислительного сгорания при вводе шприцом и хемилюминесцентного детектирования»;

- ASTM   D5762 «Стандартный метод определения содержания азота в нефти и

нефтепродуктах хемилюминисцентным методом путем введения лодочкой»;

- ASTM D5176 «Стандартный метод испытаний для определения общего азота в воде сжиганием и хемилюминесцентном детектировании».

Нормативные документы

- Техническая документация фирмы-изготовителя «Antek/PAC L.P.», США.

Рекомендации к применению

анализаторы применяются вне сферы государственного регулирования.
