Антенны дипольные пассивные П6-91
| Номер в ГРСИ РФ: | 40478-09 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО "СКБ ПиТОН", г.Нижний Новгород |
Для преобразования электромагнитной волны в свободном пространстве в волну в коаксиальном тракте. Применяется в комплекте с измерительным радиоприемником, селективным микровольтметром, анализатором спектра для измерения напряженности электрического поля, для измерения индустриальных радиопомехи контроля электромагнитной обстановки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40478-09 |
| Действует | по 15.03.2024 |
| Наименование | Антенны дипольные пассивные |
| Модель | П6-91 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7020be12-805c-41ac-de06-e083ab242ece |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ПТМБ.411519.008 ТУ |
| Класс СИ | 35.10 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 02.07.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 02.07.2019 |
| Номер сертификата | 35137/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1048 п. 13 от 02.07.201412д от 10.12.09 п.222 |
Производитель / Заявитель
ООО "СКБ ПиТОН", г.Нижний Новгород; ООО "ПиТОН", г.Нижний Новгород (срок свидетельства: 01.06.2014 г.)
Россия
603105, ул.Ошарская, 69, оф.513, тел. (831) 421-00-73, E-mail: piton.nn@inbox.ru
Поверка
| Методика поверки / информация о поверке | ПТМБ.411519.008 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 22 (96%) |
| Неуспешных поверок (СИ непригодно) | 1 (4 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
40478-09: Описание типа
2019-40478-09.pdf
|
Скачать | 69.4 КБ | |
|
40478-09: Методика поверки
2022-mp40478-09.pdf
|
Скачать | 73.3 КБ |
Описание типа
Назначение
Антенны дипольные пассивные П6-91 (далее - антенны) предназначены для
преобразования электромагнитной волны в свободном пространстве в волну в коаксиальном тракте.

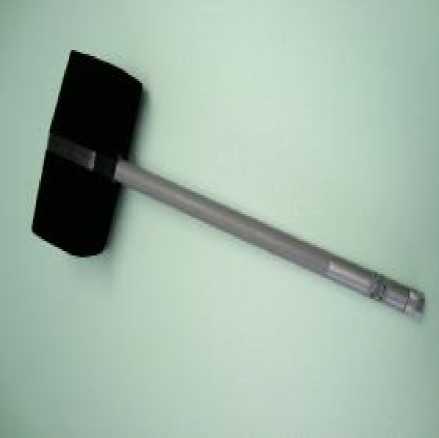

Описание
Антенны состоят из диполя и симметрирующего устройства.
В диполе под воздействием электрического поля наводится ЭДС пропорциональная напряженности поля, которая передается по коаксиальному кабелю на СВЧ разъем.
По устойчивости и прочности к воздействию климатических факторов антенна соответствует требованиям, установленным для приборов группы 4 ГОСТ 22261, с пределами рабочих температур окружающей среды от минус 20 до плюс 50 °С.
Технические характеристики
Диапазон частот, МГц
Диапазон значений коэффициента
калибровки антенны, дБ (1/м)
Для каждой частоты значение коэффициента калибровки определяется по прилагаемому к антенне графику Пределы допускаемой абсолютной погрешности коэффициента калибровки антенны, дБ Коэффициент стоячей волны (КСВН), не более
Выход антенны - соединитель тип III (канал 7/3,04 мм) по ГОСТ РВ 51914 (волновое сопротивление 50 Ом).
Гамма - процентный ресурс антенны, ч Средняя наработка на отказ антенны, ч
от 500 до 3000
от 25 до 60
±2
2,5
10000 при y=90 %.
10000
Масса антенны, кг
1,1
420
70
160
Габаритные размеры антенны, мм
длина
ширина
высота
Знак утверждения типа
наносится методом шелкографии на шильдик, который крепится к корпусу антенны и на руководстве по эксплуатации ПТМБ.411519.008 РЭ
Комплектность
Таблица 1
|
Наименование, тип |
Обозначение |
Количество |
|
1 Антенна дипольная пассивная П6-91 |
ПТМБ.411519.008 |
1 |
|
2. Футляр |
ПТМБ.323365.002 |
1 |
|
3 Штатив* |
200533 |
1 |
|
4 Руководство по эксплуатации |
ПТМБ.411519.008 РЭ |
1 |
|
5 Формуляр |
ПТМБ.411519.008 ФО |
1 |
|
6. Методика поверки |
ПТМБ.411519.008 МП |
1 |
|
7 Свидетельство о поверке |
1 |
*- поставляется по требованию заказчика
Поверка
осуществляется в соответствии с документом ПТМБ.411519.008 МП «Антенна дипольная пассивная П6-91. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 20.02.2009 г.
Перечень основного оборудования , необходимого для поверки:
- измеритель КСВН панорамный Р2- 132 (Госреестр № 25397-03), диапазон измерений КСВН от 1,03 до 5,0, погрешность измерения КСВН ±5К %;
- рабочий эталон для поверки измерительных антенн РЭИА-2 (диапазон частот от 0,3 до 18 ГГц, пределы допускаемой погрешности определения эффективной площади поверяемых антенн ±1,0 дБ)
Сведения о методах измерений
Сведения о методиках измерений содержатся в руководстве по эксплуатации ПТМБ. 411519.008 РЭ.
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ Р 8.574-2000 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц»
3. «Антенна дипольная пассивная П6-91.Технические условия» ПТМБ.411519.008 ТУ
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- при выполнении работ по обеспечению безопасных условий и охраны труда.
