Миллиомметры цифровые ПТФ-1
| Номер в ГРСИ РФ: | 40520-09 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | ООО "Элтех", г.Екатеринбург |
Миллиомметры цифровые ПТФ-1 (далее - миллиомметры) предназначены для измерений активного сопротивления электрических цепей с существенной индуктивностью и применяется преимущественно для измерений сопротивления электрических машин и трансформаторов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40520-09 |
| Действует | по 20.02.2029 |
| Наименование | Миллиомметры цифровые |
| Модель | ПТФ-1 |
| Приказы |
№2693 от
10.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ee0061ef-1148-fc1b-7023-11e30bc1a844 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | техн.документация ООО |
| Класс СИ | 34.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 03.04.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Уральского ЦСМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 2А |
| Руководитель центра | Сурсяков Валентин Николаевич |
| Телефон | (8*343) 350-25-83 |
| Факс | 350-40-81 |
| Информация о сертификате | |
| Срок действия сертификата | 03.04.2019 |
| Номер сертификата | 35167 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 417 п. 08 от 03.04.201404д2 от 14.05.09 п.91 |
Производитель / Заявитель
ООО «Элтех», РОССИЯ, 620078, г. Екатеринбург. ул. Студенческая, д. 64
Россия
620067, ул.XXII Партсъезда, 19-в, 620049, ул.Комсомольская, 54 / Лобачевского, 5. факс/тел. (343) 383-46-34; 219-03-02
Поверка
| Методика поверки / информация о поверке |
МП 40520-09 Миллиомметр цифровой ПТФ-1. Методика поверки
(с 30.09.2008)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
10448
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10221 (98%) |
| Неуспешных поверок (СИ непригодно) | 227 (2 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
40520-09: Описание типа
2019-40520-09.pdf
Файл устарел
|
Скачать | 97.8 КБ | |
|
40520-09: Описание типа
2019-40520-09-1.pdf
|
Скачать | 97.8 КБ | |
|
40520-09: Описание типа
2025-40520-09.pdf
|
Скачать | 330.2 КБ |
Описание типа
Назначение
Миллиомметры цифровые ПТФ-1 (далее - миллиомметры) предназначены для измерений активного сопротивления электрических цепей с существенной индуктивностью и применяется преимущественно для измерений сопротивления электрических машин и трансформаторов.
Описание
В основу работы миллиомметров положен метод делителя. Измеряемое Rx и эталонное Rэт сопротивления включены последовательно в общую токовую цепь. Испытательный ток задается генератором постоянного тока и регулируется положением переключателя диапазонов. Падение напряжения на измеряемом сопротивлении усиливается усилителем постоянного тока. Формирователь опорного напряжения преобразует падение напряжения на Rэт в опорное напряжение для АЦП. АЦП формирует цифровой код пропорциональный опорному напряжению. Измерение осуществляется по четырехпроводной схеме. Предусмотрена защита входных цепей от ЭДС самоиндукции, схема автоматического подмагничивания для уменьшения времени измерения, схема автоматической коррекции нуля.
Миллиомметры имеют одноблочную конструкцию и размещен в металлическом корпусе со съемной крышкой. Результат измерения отображается на четырехразрядном цифровом индикаторе. Все переключатели, клеммы и индикатор расположены на лицевой панели под съемной крышкой.
Заводской номер в цифровом формате методом гравировки или ударным методом наносится на лицевую панель корпуса миллиомметра.
Предусмотрено пломбирование от несанкционированного доступа путем установки мастичных пломб в углубления крепежных винтов на лицевую панель корпуса миллиомметра.
Нанесение знака поверки на миллиомметры не предусмотрено.

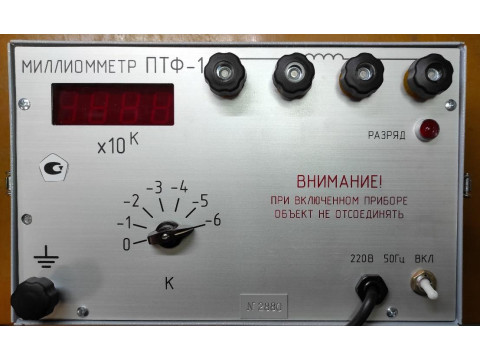

Внешний вид миллиомметров с обозначением мест пломбировки от несанкционированного доступа, нанесения знака утверждения типа и заводского номера, приведен на рисунке 1.
Место нанесения знака утверждения типа
МИЛЛИОММЕТР ПТФ-1
Место пломбировки
РАЗРЯД
ВНИМАНИЕ!
ПРИ ВКЛЮЧЕННОМ ПРИБОРЕ ОБЪЕКТ НЕ ОТСОЕДИНЯТЬ
Место нанесения заводского номера
220Р 5иГц
ВК/1
Рисунок 1 - Внешний вид миллиомметров
Технические характеристики
Метрологические и основные технические характеристики миллиомметров приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений сопротивления, Ом |
0,0001 до 200 |
|
Диапазон индикации сопротивления, Ом |
0,0001 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления, Ом |
± 0,5 % + 1 ед. мл. разряда |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин |
4 |
|
Время непрерывной работы, ч |
8 |
|
Потребляемая мощность, В •А |
60 |
|
Габаритные размеры (ширина^длина^высота), мм, не более |
185 х 310 х 125 |
|
Масса, кг |
4,5 |
|
Напряжение питания, В |
220 ± 22 |
|
Частота питания, Гц |
50 ± 0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +20 °С, %, не более |
от -10 до +40 90 |
Знак утверждения типа
наносится на лицевую панель миллиомметра и на титульный лист руководства по эксплуатации методом наклейки.
Комплектность
Комплектность миллиомметров приведена в таблице 3.
Таблица 3 - Комплектность миллиомметров
|
Наименование |
Обозначение |
Количество |
|
Миллиомметр цифровой |
ПТФ-1 |
1 шт. |
|
Кабель с зажимами |
- |
2 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Формуляр |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Использование» документа «Миллиомметр цифровой ПТФ-1. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
