Спектрофотометры U-2900
| Номер в ГРСИ РФ: | 40527-09 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | Фирма "Hitachi", Япония |
|
40527-09: Описание типа
2014-40527-09.pdf
|
Скачать | 87.4 КБ |
Для измерения спектрального коэффициента направленного пропускания (СКНП), для исследования спектров в ультрафиолетовой и видимой областях спектра, а также для измерения концентрации различных веществ, присутствующих в анализируемом объекте. Область применения - лаборатории исследовательских учреждений и промышленные предприятия различных отраслей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40527-09 |
| Действует | по 29.09.2019 |
| Наименование | Спектрофотометры |
| Модель | U-2900 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 361edd04-4c9b-bc90-f1d8-d10a75eb1e25 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 37 |
| Год регистрации | 2009 |
| Страна-производитель | Япония |
| Примечание | 29.09.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 29.09.2019 |
| Номер сертификата | 35172 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1451 п. 01 от 29.09.201404д2 от 14.05.09 п.99 |
Производитель / Заявитель
Фирма "Hitachi High-Technologies Corporation (HHC)", ЯПОНИЯ
Япония
1-24-14 Nishi-Shimbashi 1-chome, Minato-ku, Tokyi, 105-8717, Japan, тел. +81-3-3504-7211, факс +81-3-3504-7302
Поверка
| Методика поверки / информация о поверке | МП 40527-09 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 93 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
40527-09: Описание типа
2014-40527-09.pdf
|
Скачать | 87.4 КБ |
Описание типа
Назначение
Спектрофотометры U-2900 (далее по тексту - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания (СКНП), для исследования спектров в ультрафиолетовой и видимой областях спектра, а также для измерений концентрации различных веществ, присутствующих в анализируемом объекте.
Описание
Принцип действия спектрофотометров основан на спектрально-избирательном поглощении потока ультрафиолетового или видимого излучения при прохождении его через различные материалы, вещества и растворы в спектральном диапазоне от 190 до 1100 нм.
Основными узлами спектрофотометров являются: монохроматор с голографической дифракционной решеткой, оптический компенсатор толщины образца, юстируемые вольфрамгалогеновая и дейтериевая лампы, оптическая фокусирующая система, приемник излучения -кремниевый фотодиод.

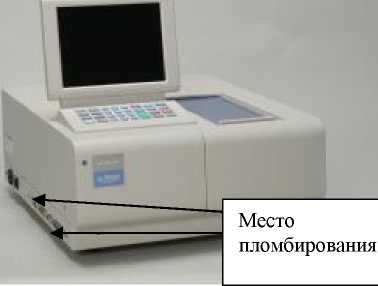

Рисунок 1 - Общий вид спектрофотометров U-2900
Рисунок 2 - Схема пломбирования от несанкционированного доступа
Программное обеспечение
Управление прибором, обработка и вывод результатов осуществляется через внешний ПК компьютер под управлением специализированного программного обеспечения или с помощью встроенного микропроцессорного блока.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения спектрофотометров указаны в таблице 1.
Таблица 1
|
Идентификационное наименование ПО |
Номер версии (идентиф икационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
UV Solution U-2900 |
1.7 и выше |
90F9D47F |
CRC 32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, нм |
190 - 1100 |
|
Оптическая схема |
двухлучевая |
|
Спектральная ширина щели, нм, не более |
1,5 |
|
Пределы допускаемой систематической составляющей погрешности установки длин волн, нм |
± 0,3 |
|
Пределы допускаемой случайной составляющей погрешности установки длин волн, нм |
± 0,1 |
|
Диапазон показаний СКНП, % |
0 - 300 |
|
Диапазон измерений СКНП, % |
0 - 100 |
|
Пределы допускаемой систематической составляющей погрешности измерений СКНП, % |
± 0,3 |
|
Предел допускаемого среднего квадратического отклонения случайной составляющей погрешности измерений СКНП, % |
0,1 |
|
Уровень рассеянного излучения (220 нм NaI, 340 нм NaNO2), %, не более |
0,05 |
|
Стабильность нулевой линии (500 нм), Б/ч, не более |
± 0,0003 |
|
Горизонтальность нулевой линии (200 - 950 нм), Б, не более |
± 0,0006 |
|
Шум нулевой линии (500 нм), Б, не более |
0,00015 |
|
Масса, кг |
31 |
|
Г абаритные размеры, мм |
500 х 605 х 283 |
|
Напряжение питания переменного тока, В При частоте, Гц |
100, 115, 220, 230, 240 50/6012 2 |
|
Потребляемая мощность, В^А |
300 |
|
Условия эксплуатации: Температура окружающего воздуха, °C Относительная влажность воздуха, % |
15 - 35 20 - 80 |
Знак утверждения типа
наносится на шильдик спектрофотометра методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Спектрофотометр U-2900 |
1 шт. |
|
Сетевой шнур |
1 шт. |
|
Кабель связи с компьютером (по заказу) |
1 шт. |
|
Специализированные приставки для термостатирования кюветы |
1 шт. |
|
Наименование |
Количество |
|
Специализированные приставки для автоматизации работы спектрофотометра (по заказу) |
1 шт. |
|
Запасные части и принадлежности (по заказу) |
1 шт. |
|
Компьютер (по заказу) |
1 шт. |
|
Программное обеспечение (по заказу) |
1 диск |
|
Руководство по эксплуатации (с методикой поверки) |
1 экз. |
Поверка
осуществляется по документу МП 40527-09 «Спектрофотометры U-2900 Методика поверки» (Приложение 1 «Методика поверки» Руководства по эксплуатации), утвержденному ФГУП «ВНИИОФИ» в апреле 2009 г.
Основные средства поверки:
Комплект светофильтров КС-105, ГР СИ № 22054-01.
Пределы допускаемой абсолютной погрешности спектральных коэффициентов направленного пропускания:
- в спектральном диапазоне от 400 до 750 нм для светофильтров из стекла КУВИ с коэффициентом направленного пропускания 93,0 % и для светофильтров из стекла НС8: ± 0,25 %
- в спектральном диапазоне от 200 до 2500 нм для светофильтров из стекла КУВИ: ± 0,5 %.
Сведения о методах измерений
«Спектрофотометр U-2900. Руководство по эксплуатации», раздел 3.
Нормативные документы
ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн от
0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм».
Рекомендации к применению
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
