Анализаторы общего азота и общего углерода элементные «ТОПАЗ» (модификации «ТОПАЗ N», «ТОПАЗ C», «ТОПАЗ NC»)

Назначение

Анализаторы общего азота и общего углерода элементные «ТОПАЗ» (далее - анализаторы) предназначены для измерения содержания общего азота о общего углерода в пробах питьевых, бутылированных, природных, сточных и технологических вод.

Описание

Принцип действия анализаторов основан на термокаталитическом окислении пробы с последующим детектированием образовавшихся диоксида углерода с помощью недисперсионного инфракрасного детектора, а оксида азота с помощью хемилюминесцентного детектора с последующим вычислением концентрации элементов.

Анализаторы представляют собой лабораторные, настольные, переносные, автоматизированные моноблоки, управляемые от внешнего персонального компьютера.

В состав анализаторов входят: устройство для ввода пробы, реакционная трубка с катализатором, печь, озонатор, хемилюминесцентный и/или инфракрасный детекторы (в зависимости от модификации).

Модификации анализаторов различаются выбором определяемых элементов:

- модификация «ТОПАЗ N» предназначена для измерения массовой концентрации общего азота (аммонийный азот, азот нитратов и нитритов и азот органических соединений);

- модификация «ТОПАЗ С» предназначена для измерения массовой концентрации общего углерода (неорганический углерод, включая элементарный углерод, окись и двуокись углерода, карбонаты, бикарбонаты, цианиды, цианаты, тиоцианаты, и углерод органических соединений);

- модификация «ТОПАЗ NC» предназначена для одновременного измерения массовых концентраций общего азота (аммонийный азот, азот нитратов и нитритов и азот органических соединений) и общего углерода (неорганический углерод, включая элементарный углерод, окись и двуокись углерода, карбонаты, бикарбонаты, цианиды, цианаты, тиоцианаты, и углерод органических соединений).

Предусмотрена возможность раздельного определения органического и неорганического углерода.

Настройка анализаторов, оптимизация параметров, управление работой, обработка выходного сигнала осуществляется при помощи ПО NORMA NC.

Внешний вид анализаторов представлен на рисунке 1.

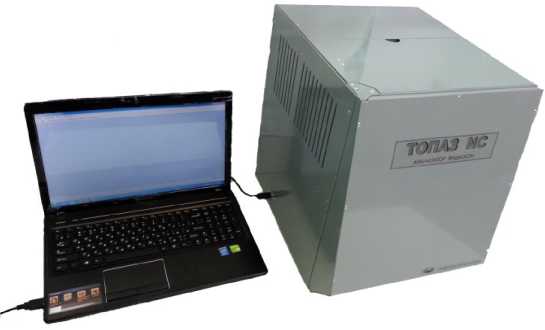

Рисунок 1 - Внешний вид анализатора

Элементы настройки измерительной части анализатора конструктивно защищены от несанкционированного проникновения пломбированием корпуса снаружи сзади пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается.

Схема пломбировки приведена на рисунке 2.

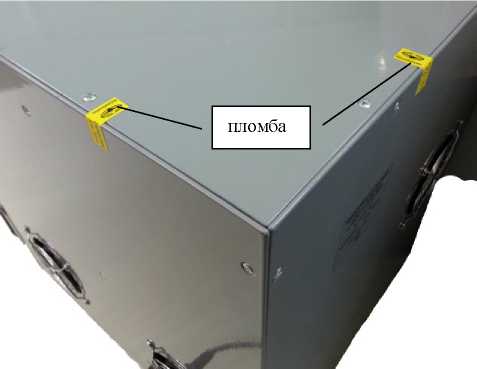

Рисунок 2 - Схема пломбировки анализаторов

Программное обеспечение

Идентификационные данные программного обеспечения (ПО):

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон измерений массовой концентрации общего азота в

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель корпуса анализаторов.

Комплектность

В комплект поставки входят:

- анализатор                                                - 1 шт.;

- комплект ЗИП                                        - 1 шт.;

- баллон со сжатым воздухом и редуктором*             - 1 шт.;

- компьютер*                                           - 1 шт.;

- программное обеспечение «NORMA (N, C, NC)         - 1 шт.;

- Руководство по эксплуатации                          - 1 экз.;

- Методика поверки (на поставляемую партию)           - 1 экз.

Примечание: * - поставляется по запросу заказчика.

Поверка

осуществляется в соответствии с документом ЛШЮГ 413411.019 ДЛ «Анализаторы общего азота и общего углерода элементные «ТОПАЗ» (модификации «ТОПАЗ N», «ТОПАЗ С», «ТОПАЗ КС»). Методика поверки», согласованным ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 26 марта 2009 г.

Перечень эталонов, применяемых при поверке:

- стандартные образцы состава водного раствора общего азота ГСО 7193-95-7194-95;

- натрий углекислый безводный (натрия карбонат) кв. «ХЧ» по ГОСТ 83-79.

Сведения о методах измерений

Сведения о методах измерений приведены в разделе 2.4 Руководства по эксплуатации ЛШЮГ 413411.019 РЭ «Анализаторы общего азота и общего углерода элементные «ТОПАЗ» (модификации «ТОПАЗ N», «ТОПАЗ С», «ТОПАЗ NC»). Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 52991-2008 «Вода. Методы определения содержания общего и растворенного органического углерода».

ТУ 4215-019-46919435-2009 (ЛШЮГ 413411.019 ТУ) «Анализаторы общего азота и общего углерода элементные «ТОПАЗ» (модификации «ТОПАЗ N», «ТОПАЗ С», «ТОПАЗ КС»). Технические условия».

ЛШЮГ 413411.019 ДЛ «Анализаторы общего азота и общего углерода элементные «ТОПАЗ» (модификации «ТОПАЗ N», «ТОПАЗ С», «ТОПАЗ КС»). Методика поверки», утверждена ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 26 марта 2009 г.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды.
