Уровни электронные М-050 мод. М-050-01, М-050-02, М-050-03

Назначение

Уровни электронные М-050 модификации М-050-01 предназначены для измерений отклонений от горизонтального положения поверхностей.

Уровни электронные М-050 модификации М-050-02 предназначены для измерений отклонений от горизонтального положения поверхностей и разности наклонов двух поверхностей.

Уровни электронные М-050 модификации М-050-03 предназначены для измерений:

- отклонений от горизонтального положения поверхностей;

- отклонений от плоскостности плит поверочных и разметочных;

- отклонений от прямолинейности рабочих поверхностей поверочных линеек типов ШМ-ТК и УТ по ГОСТ 8026-92 и зарубежных аналогов, а также станочных направляющих в лабораторных и производственных условиях в машиностроении и приборостроении.

Описание

Уровни электронные М-050 (далее - уровни) состоят из:

- электронного блока БИН-2И и уровня с основанием (модификация М-050-01)

- электронного блока БИН-2И и двух уровней с основанием (модификация М-050-02);

- электронного блока БИН-2И и уровня с основанием и уровня с измерительной кареткой (модификация М-050-03).

В металлическом корпусе уровней расположены маятниковая система и индуктивный преобразователь полумостового типа. Якорь преобразователя механически связан с маятником. Смещение якоря относительно обмоток катушки преобразователя, вызванное отклонением маятника от нулевого положения (положения равновесия), приводит к изменению напряжения пропорционально углу отклонения маятника. Сигнал преобразуется в электронном блоке БИН-2И.

Для уменьшения влияния вибрации при измерениях пространство в корпусе уровня заполнено демпфирующей жидкостью.

Уровни с измерительной кареткой используется для измерений отклонений от прямолинейности и плоскостности. Измерительная каретка представляет собой основание с регулируемыми опорами. Для закрепления опор используются зажимные винты. Рабочие поверхности опор имеют плоскую форму. На боковой поверхности каретки расположены две шкалы с ценой деления 1 мм.

На корпусе уровня имеется винт, фиксирующий маятниковую систему во время транспортировки.

На передней панели электронного блока БИН-2И расположены клавиатура для настройки уровня, переключения единиц отсчета (мкм/м, секунды), дисплей и стрелочный индикатор.

Разъемы для подключения электронных уровней (канал А и канал В), компьютера (RS232), сетевого адаптера (ПИТ) расположены на торцевой поверхности.

Внешний вид уровней приведен на рисунках 1, 2, 3.

Рисунок 1. Внешний вид мод. М-050-01

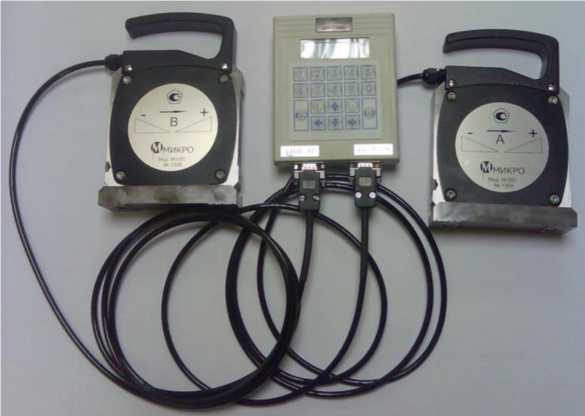

Рисунок 2. Внешний вид мод. М-050-02

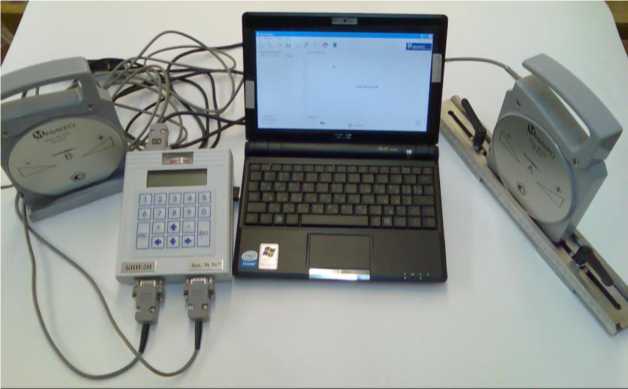

Рисунок 3. Внешний вид мод. М-050-03

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) «М-050-03» приведены в табл. 1.

Таблица 1

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню

«С» по МИ 3286-2010.

Технические характеристики

Диапазон измерений отклонений, мкм/м                     ±1500

Дискретность отсчета, мкм/м                                 1

Пределы допускаемой абсолютной погрешности измерений, мкм/м                                                      ±(2+0,01- a)

где а - измеренное значение, мкм/м

Вариация показаний, мкм/м, не более

Время стабилизации показаний, с, не более

Допуск плоскостности рабочей поверхности основания уровня, мкм, не более

Твердость рабочей поверхности основания уровня, НИСэ, не менее

Шероховатость рабочей поверхности основания уровня, Ra, не более

Допуск плоскостности рабочей поверхности опор измери-

тельной каретки, мкм, не более

Шероховатость опор измерительной каретки Ra, не более

0,32

54

от 60 до 300

±0,15

Твердость опор измерительной каретки, I IRC>, не менее

Измерительная каретка должна иметь регулируемые опоры в пределах, мм

Отклонение от номинального значения длины интервалов между сантиметровыми штрихами измерительной шкалы каретки, мм, не более

Габаритные размеры и масса:

Потребляемая мощность, В^А, не более

Средний срок службы, лет, не менее

Условия эксплуатации:

- диапазон температуры окружающей среды, °С

- допускаемое изменение температуры в течение 1 часа, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа                               101,4±4

Знак утверждения типа

наносится на корпус уровня в виде наклейки, а также на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Сведения о методах измерений

Методика измерений приведена в Руководстве по эксплуатации на уровни.

Нормативные документы

ГОСТ 8.420-2002 «ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности»;

ТУ 3943-005-25892761-2007 «Уровни электронные М-050 модификаций М-050-01, М-050-02, М-050-03. Технические условия».
