Преобразователи измерительные многофункциональные ЕТ

Назначение

Преобразователи измерительные многофункциональные ЕТ (далее по тексту - ПИМ) предназначены для измерения параметров трехпроводных и четырехпроводных электрических сетей переменного тока частотой 50 Гц и передачи их значений в локальную информационную сеть автоматизированной системы диспетчерского контроля.

Описание

ПИМ построен по принципу дискретного преобразования аналогового сигнала в цифровой, вычисления параметров электрических цепей переменного тока и сохранения их значений в памяти прибора в виде периодически обновляемых массивных данных.

Результаты преобразований считывают в цифровом виде по одному ли двум интерфейсам передачи данных RS-485 интеллектуальными устройствами верхнего уровня.

ПИМ выполнен в корпусе, предназначенном для навесного монтажа на щитах и панелях или на DIN-рейку с передним присоединением монтажных проводов.

ПИМ изготавливается для нужд народного хозяйства и относится к приборам, эксплуатируемым в стационарных условиях производственных помещений, вне жилых домов.

Параметры трехпроводных и четырехпроводных электрических сетей, измеряемые ПИМ соответствуют таблице 1.

Таблица 1

Рисунок 1 - Внешний вид преобразователя измерительного многофункционального ЕТ

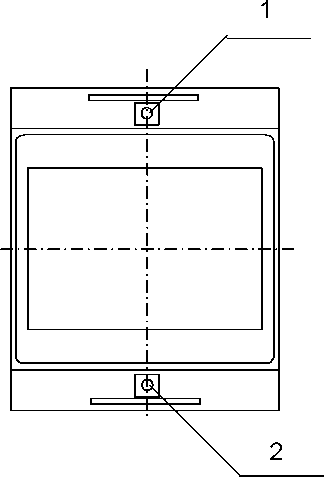

1 - место расположения клейма ОТК,

2 - место расположения клейма (наклейки) поверителя

Рисунок 2 - Схема указания мест расположения клейма ОТК и клейма (наклейки) пове рителя на устройства для защиты от несанкционированного доступа

Программное обеспечение

ПИМ оснащен программным обеспечением EMaster и ConvET, предназначенным для конфигурирования, считывания текущих значений измеряемых параметров трех- или четырехпроводных электрических сетей переменного тока частотой 50 Гц, проведения поверочных работ. Программное обеспечение является метрологически значимым. Сведения об идентификационных данных программного обеспечения представлены в таблице 2.

Программное обеспечение защищено пережиганием защитных бит процессора, а также пломбированием корпуса прибора, как защитой от несанкционированного доступа к точкам перепрограммирования.

Таблица 2

Уровень защиты ПО от непреднамеренны и преднамеренных изменений «С» по МИ 3286-2010

Технические характеристики

Серия, модификация, номинальные значения входных токов и напряжений, мощностей,

параметры питания соответствуют таблице 3.

Таблица 3

Номинальное значение измеряемой частоты fH = 50 Гц.

Номинальный коэффициент активной мощности cos фН = ± 1;

Номинальный коэффициент реактивной мощности sin фН = ± 1.

Пределы допускаемой основной приведенной погрешности (у) по измеряемому

параметру не превышают значений, указанных в таблице 4.

Таблица 4

Пределы допускаемых дополнительных погрешностей, вызванных воздействием влияющих величин, не должны превышать значений, приведенных в таблице 5 Таблица 5

лист № 6

всего листов 7

Мощность, потребляемая ПИМ, от измерительной сети входного сигнала при нормальных значениях преобразуемых входных сигналов, не более

-для каждой последовательной цепи                        0,1 В •А;

-для параллельных цепей ЕТ131 - ЕТ134; ЕТ231 - ЕТ234; ЕТ331 - ЕТ334; ЕТ431 - ЕТ434:

от фазы А                                               0,9 В •А;

от фазы В                                                 0,1 В •А;

от фазы С                                                 0,9 В •А.

-для каждой параллельной цепи ЕТ111- ЕТ114; ЕТ211- ЕТ214; ЕТ311- ЕТ314; ЕТ411-

Знак утверждения типа

Знак утверждения типа наносится на табличку на этикетку ПИМ, а также на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки преобразователей представлен в таблице 6

Таблица 6

Поверка

осуществляется в соответствии с документом «СОЕИ РБ. Преобразователи измерительные многофункциональные ЕТ. Методика поверки», согласованной РУП «Витебский ЦСМС» в 2008 году.

Перечень основного поверочного оборудования:

- мегомметр Ф4101, выходное напряжение 500 В, кл.т. 1,5;

- калибратор переменного тока «Ресурс-К2», действующее значение силы тока 1 мА -1,5 А или 5 мА - 7,5 А; действующее значение фазного напряжения 0,577 В - 83,138 В или 22 В - 316,8 В; действующее значение междуфазного напряжения 1 В - 144 В или 3,81 - 548,7 В.

Пределы основной погрешности ±1 0,05 + 0,01-

X... / /

XX -1

%; диапазон значений мощностей

(фиктивных мощностей) от 0,01-Ihom-Uhom до 0,01-Ihom'Uhom до 4,5^Ihom^Uhom (для трех

1,5-Ihom'Uhom (для каждой фазы), от фаз). Пределы основной погрешности

±1 0,01 + 0,02 -

- частотомер Ч3-85/3 (Ч3-81), диапазон измерения периодов от 7нс до 7000 с, входное напряжение от 30 мВ до 15 В (10 В), пределы погрешности опорного генератора ± (1 • 10-7).

Сведения о методах измерений

Метод измерений приведен в руководстве по эксплуатации 3ТФЛА.499.017 РЭ «Преобразователи измерительные многофункциональные ЕТ»

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ BY 300436592.014-2009 «Преобразователи измерительные многофункциональные ЕТ. Технические условия»

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
