Компараторы частотные Ч7-1014

Назначение

Компараторы частотные Ч7-1014 (далее - компараторы) предназначены для измерения относительной разности частот между опорным сигналом синусоидальной формы частотой 5 или 10 МГц и исследуемым сигналом синусоидальной формы частотой 1, 5 или 10 МГц с вычислением их метрологических характеристик.

Описание

Принцип действия компараторов основан на переносе разности частот опорного и исследуемого сигналов на низкую промежуточную частоту с использованием прецизионного программируемого цифрового преобразователя частоты с последующим вычислением метрологических характеристик исследуемых сигналов встроенным микроконтроллером.

Компараторы имеют интерфейс связи с внешним персональным компьютером USB 2.0 и прикладное программное обеспечение для внешнего персонального компьютера.

Компараторы выполнены в ударопрочном корпусе.

Конструктивно компараторы состоят из встроенного источника питания (преобразователь напряжения), устройства управления (интерфейса), измерителя временных интервалов (ИВИ) и компаратора частотного.

Общий вид и место пломбировки компараторов от несанкционированного доступа приведены на рисунке 1.

Место пломбировки

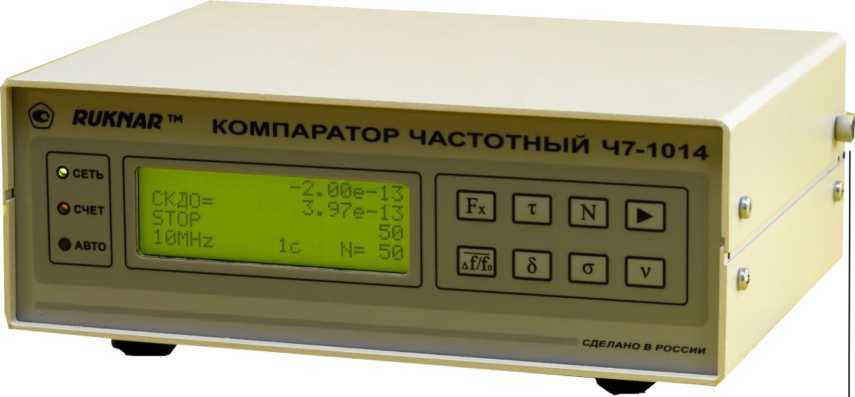

Рисунок 1 - Общий вид компараторов и место пломбировки от несанкционированного доступа.

Заводской номер, обеспечивающий однозначную идентификацию каждого экземпляра компаратора, наносится на заднюю панель прибора на маркировочную наклейку типографским методом в виде цифрового кода, состоящего из семи арабских цифр.

Технические характеристики

Номинальное значение частоты входного опорного сигнала, МГц.................5, 10.

Номинальное значение частоты входного измеряемого сигнала, МГц.........1; 5; 10.

Допускаемое отклонение частоты измеряемого сигнала

от частоты опорного сигнала, Гц...............................................................±1.

Допускаемое отклонение частоты опорного сигнала

от номинального значения, Гц..................................................................±1.

Среднеквадратическое значение напряжения входных сигналов

на нагрузке 50 Ом, В.........................................................................0,4-1,2.

Пределы допускаемых случайных составляющих погрешностей измерения

относительной разности частот входных сигналов, отн. ед., не более:

для измеряемого сигнала с частотой 10 МГц

- при интервале времени измерения 1 с..................................................Г10-12;

- при интервале времени измерения 10 с................................................540-13;

- при интервале времени измерения 100 с...............................................1-10-13;

- при интервале времени измерения 1000 с.............................................7-10-14;

- при интервале времени измерения 1 ч..................................................540-14;

- при интервале времени измерения 1 сут................................................540-15;

для измеряемого сигнала с частотой 5 МГц

- при интервале времени измерения 1 с..................................................2-10-12;

- при интервале времени измерения 10 с................................................540-13;

- при интервале времени измерения 100 с...............................................1-10-13;

- при интервале времени измерения 1000 с.............................................7-10-14;

- при интервале времени измерения 1 ч..................................................540-14;

- при интервале времени измерения 1 сут................................................540-15;

для измеряемого сигнала с частотой 1 МГц

- при интервале времени измерения 1 с..................................................8 •Ю-12;

- при интервале времени измерения 10 с................................................2 •Ю-12;

- при интервале времени измерения 100 с...............................................540-13.

Пределы допускаемой систематической составляющей погрешности

измерения относительной разности частот входных сигналов, отн. ед.........± 740-3.

Потребляемая мощность, ВА (Вт), не более................................................30.

Габаритные размеры (длинахширинахвысота), мм, не более...............150х200х80.

Масса, кг, не более...............................................................................1,3.

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С............................................от 5 до 40;

- относительная влажность воздуха при температуре 25 °С, %......................до 98.

Средняя наработка на отказ, ч, не менее................................................40 000.

Знак утверждения типа

наносится на переднюю панель компараторов методом шелкографии. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность

В комплект поставки входят: компаратор частотный Ч7-1014, одиночный комплект ЗИП, комплект эксплуатационной документации, ящик укладочный.

Сведения о методах измерений

При измерениях используют методики, изложенные в руководстве по эксплуатации прибора «Компаратор частотный Ч7-1014. Руководство по эксплуатации РУГА.411146.007 РЭ», раздел 6 «Порядок работы».

Нормативные документы

ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия;

РУГА.411146.007 ТУ. Компаратор частотный Ч7-1014. Технические условия.
