Микроманометры с приемником статического и динамического давления КПДМ-1

Назначение

Микроманометры с приемником статического и динамического давления КПДМ-1 (далее - КПДМ-1) предназначены для измерения разности давлений (статических и динамических), скорости и температуры воздушных и газовых потоков в воздуховодах и газоходах.

Описание

Принцип действия КПДМ-1 основан на измерении и преобразовании разности давлений, возникающей в приемнике статического и динамического давления, ТЭДС, возникающей в преобразователе термоэлектрическом, и индикации в цифровой форме разности давлений, температуры и рассчитанной по известному алгоритму скорости воздушного потока.

КПДМ-1 представляет собой портативный цифровой прибор с автономным питанием, в состав которого входят: блок индикации и управления, приемник статического и динамического давления, преобразователь термоэлектрический.

Блок управления и индикации соединяется с первичными преобразователями гибким четырехжильным электрическим кабелем длиной 1,5 метра с разъемом на конце, к этому же разъему, при необходимости, к блоку управления подключаются зарядное устройство, интерфейс для связи с компьютером и преобразователь термоэлектрический.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха КПДМ-1 соответствует группе исполнения ВЗ по ГОСТ Р 52931-2008 при работе в диапазоне от 0 до 50°С и влажности не более 98% при 30°С и более низких температурах без конденсации влаги.

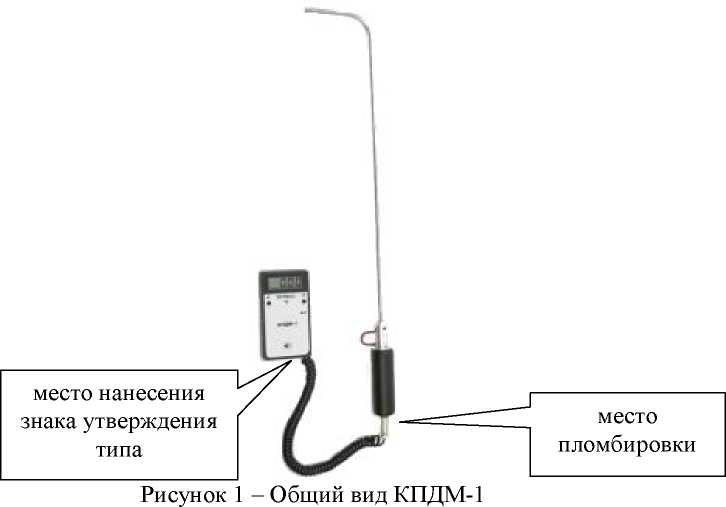

Общий вид КПДМ-1 с указанием мест нанесения знака утверждения типа и пломбировки представлен на рисунке 1.

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус блока индикации и управления КПДМ-1 методом шелкографии.

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу МП 07-221-2008 «ГСИ. Микроманометр с приемником статического и динамического давления КПДМ-1. Методика поверки», утвержденному ФГУП «УНИИМ» в декабре 2008 г.

Перечень эталонов, применяемых при поверке:

- микроманометр МКВ-250-0,02. Диапазон измерения от 0 до 2,5 кПа, класс точности 0,02;

- прибор ППР-2М. Диапазон измерения от 0 до130 кПа, относительная погрешность ±0,3%;

- установка ротационная РУ-ЗМ. Диапазон измерения от 0,05 до 20,0 м/с, абсолютная погрешность (0,02+0,02V) м/с, где V- скорость воздушного потока, м/с;

- эталонный платиновый термометр сопротивления ПТСВ-1-2. Диапазон измерений от минус 50°С до плюс 450°С, 2 разряд;

- труба аэродинамическая АТМ-1. Диапазон  от 4,5 до 70,0 м/с, абсолютная погреш

ность (0,05+0,02V) м/с, где V- скорость воздушного потока, м/с;

- термостат нулевой ТН-1М. Неравномерность температурного поля 0,006°С/см на длине 10 см в средней части термостата;

- термостат паровой ТП-1М. Неравномерность температурного поля 0,001°С/см на длине 10 см в средней части термостата;

- малоинерционная трубчатая печь с блоком управления МТП-2МР. Диапазон рабочих температур от 100°С до 1200°С. Неравномерность температурного поля 0,8°С/см на длине 50 мм в средней части печи.

Сведения о методах измерений

Методика измерений входит в состав руководства по эксплуатации НАС. 0000.004

РЭ «Микроманометры с приемником статического и динамического давления КПДМ-1».

Нормативные документы

ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па

ГОСТ 8.542-86 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений темпера- туры

ТУ 4311-004-25057366-2008 «Микроманометр с приемником статического и динамического давления КПДМ-1. Технические условия».

лист № 4

всего листов 4

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
