Мониторы-трансмиттеры DTM
| Номер в ГРСИ РФ: | 40760-09 |
|---|---|
| Производитель / заявитель: | Фирма "Provibtech Inc.", США |
|
40760-09: Описание типа
2014-40760-09.pdf
|
Скачать | 70.5 КБ |
Для измерения характеристик абсолютной и относительной вибрации (вала относительно корпуса) и могут быть использованы в отраслях промышленности, связанных с применением агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели и т.д.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40760-09 |
| Действует | по 25.06.2019 |
| Наименование | Мониторы-трансмиттеры |
| Модель | DTM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5035b4ca-4aa8-ace3-c306-54998871063d |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.03 |
| Год регистрации | 2009 |
| Страна-производитель | США |
| Примечание | 25.06.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 25.06.2019 |
| Номер сертификата | 35529 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 999 п. 26 от 25.06.201408 от 25.06.09 п.52 |
Производитель / Заявитель
Фирма "ProvibTech, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
11011 Booklet Drive, Suite 360, Houston Texas 77099, США.
Поверка
| Методика поверки / информация о поверке | МП 40760-09 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
40760-09: Описание типа
2014-40760-09.pdf
|
Скачать | 70.5 КБ |
Описание типа
Назначение
Мониторы-трансмиттеры серии DTM предназначены для измерения виброускорения, виброскорости, виброперемещения, осевого сдвига и частоты вращения.
Описание
Мониторы-трансмиттеры серии DTM (далее мониторы) предназначены для обработки сигналов, поступающих от вибропреобразователей моделей ТМ0782А, TM0793V и TMO79D (Госреестр СИ № 40761-09) и преобразователей вихретоковых серии ТМ (Госреестр СИ № 40762-09), и представляют собой комбинацию драйвера и процессора, осуществляющего преобразование переменного сигнала в нормированный ток 4 - 20мА. Мониторы выпускаются в нескольких модификациях , которые различаются измеряемыми характеристиками вибрации: DTM20 и DTM101 предназначены для измерения виброускоерния, виброскорости или виброперемещения; DTM10, DTM201, DTM202, DTM301, DTM302, DTM501 и DTM502 для измерения виброперемещения, осевого сдвига или частоты вращения вала. Драйверы, входящие в состав мониторов, осуществляют питание вихретоковых датчиков и вибропреобразователей с выходом по напряжению.
Мониторы имеют нормированный токовый выход 4 - 20 мА или выход по напряжению 1 - 5 В.
Мониторы снабжены реле и позволяют программировать аварийные уставки от 0 до 100 % диапазона срабатывания.
Мониторы имеют различные исполнения отличающиеся диапазоном срабатывания, наличием или отсутствием уставок, монтажом, подключаемыми преобразователями и диапазоном частот.
Внешний вид мониторов-трансмиттеров серии DTM представлен на рисунке 1.

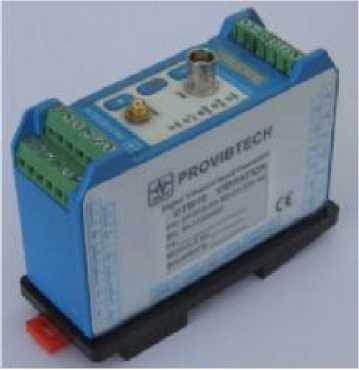

Рисунок 1 -Внешний вид мониторов-трансмиттеров серии DTM
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазоны порога срабатывания по виброперемещению (размах), | |
|
мкм: | |
|
DTM20, DTM101, DTM10 и DTM301 |
от 0 до 200 от 0 до 500 от 0 до 100 |
|
DTM10 и DTM201 |
от 0 до 200 от 0 до 1000 от 0 до 100 |
|
Диапазоны порога срабатывания по виброскорости (пик и СКЗ), мм/с: DTM20 и DTM101 |
от 0 до 50 от 0 до 100 от 0 до 20 |
|
Диапазоны порога срабатывания по виброускорению (СКЗ), м/с2: | |
|
DTM20 и DTM101 |
от 0 до 50 от 0 до 100 |
|
Диапазоны порога срабатывания по осевому сдвигу, мм: DTM10 и DTM202 |
±1 |
|
±2 | |
|
±6 | |
|
±12 | |
|
DTM10 и DTM302 |
±1 |
|
±2 | |
|
Диапазоны порога срабатывания по частоте вращения, об/мин: DTM10, DTM 501, DTM10, DTM 502 |
от 0 до 1000 от 0 до 3600 от 0 до 6000 от 0 до 10000 от 0 до 30000 от 0 до 50000 |
|
Диапазоны частот, Гц: DTM20 и DTM101: измерение виброускорения |
от 4 до 10 000 |
|
измерение виброскорости и виброперемещения низкочастотное измерение виброускорения, виброскорости и |
от 4 до 3 000 |
|
виброперемещения |
от 0,5 до 20 |
|
DTM10, DTM201, DTM 202, DTM301, DTM302, DTM501 и DTM 502 |
от 4 до 4 000 |
|
низкочастотное измерение |
от 0,5 до 20 |
|
Номинальные коэффициенты преобразования датчиков, работающих с DTM: ТМ0782А, мВ/(м<2) TM0793V, мВ/(мм-с-1) TM079D, мВ/мкм вихретоковый датчик диаметром 5 мм и8 мм, мВ/мкм вихретоковый датчик диаметром 11 мм, мВ/мкм вихретоковый датчик диаметром 25 мм, мВ/мкм |
10 4,0 4 8 4 2 |
|
Погрешность калибровочного коэффициента преобразования на базовой частоте, %, не более |
±1 |
|
Неравномерность амплитудно-частотной характеристики, дБ |
±3 |
|
Диапазон срабатывания, % верхнего предела диапазона порога срабатывания |
от 0 до 100 |
|
Погрешность срабатывания, %, не более |
±1 |
|
Условия эксплуатации: диапазон рабочих температур, 0С |
от минус 35 до 70 |
|
Напряжение питания (пост.), В |
от 22 до 30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
115х70х75 |
|
Масса, кг, не более |
1,0 |
Знак утверждения типа
наносится на корпус монитора-трансмиттера методом наклейки и на титульный лист Руководства по эксплуатациитипографским способом.
КомплектностьМонитор-трансмиттер DTM Руководство по эксплуатации Методика поверки |
1 шт. 1 экз. 1 экз. |
Поверка
осуществляется по документу МП 40760-09 «Мониторы-трансмиттеры серии DTM фирмы ProvibTech, Inc., США. Методика поверки», утвержденному ФГУП «ВНИИМС» 2 июня 2009 г.
Основные средства поверки: генератор сигналов низкочастотный прецизионный Г3-110 (г/р № 5460-76); источник питания постоянного тока Б5-44А (г/р № 5964-77); мультиметр цифровой Agilent 34411А (г/р № 33921-07); частотомер электронносчетный Ч3-57 (г/р № 6081-77).
Сведения о методах измерений
приведены в руководстве по эксплуатации «Мониторы-трансмиттеры серии DTM».
Нормативные документы
Техническая документация фирмы ProvibTech, Inc., США.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
