Преобразователи вихретоковые TM
| Номер в ГРСИ РФ: | 40762-09 |
|---|---|
| Производитель / заявитель: | Фирма "Provibtech Inc.", США |
|
40762-09: Описание типа
2014-40762-09.pdf
|
Скачать | 84.6 КБ |
Для измерений параметров относительной вибрации (вала относительно корпуса), а также радиальных и осевых перемещений валов и могут быть использованы в отраслях промышленности, связанных с применением машин и агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели и т.д.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40762-09 |
| Действует | по 25.06.2019 |
| Наименование | Преобразователи вихретоковые |
| Модель | TM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e944a18e-13ae-aaf7-d354-b244d684501f |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.03 |
| Год регистрации | 2009 |
| Страна-производитель | США |
| Примечание | 25.06.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 25.06.2019 |
| Номер сертификата | 35531 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 999 п. 18 от 25.06.201408 от 25.06.09 п.54 |
Производитель / Заявитель
Фирма "ProvibTech, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
11011 Booklet Drive, Suite 360, Houston Texas 77099, США.
Поверка
| Методика поверки / информация о поверке | МП 40762-09 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 54 (93%) |
| Неуспешных поверок (СИ непригодно) | 4 (7 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
40762-09: Описание типа
2014-40762-09.pdf
|
Скачать | 84.6 КБ |
Описание типа
Назначение
Преобразователи вихретоковые серии ТМ (далее преобразователи) предназначены для измерений виброперемещения.
Описание
Преобразователи вихретоковые серии ТМ состоят из вихретокового датчика (сенсора) серии ТМ и преобразователя вихретокового сигнала (согласующего устройства-драйвера) ТМ0182, связанных специальным кабелем.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения относительной вибрации (вала относительно корпуса), радиальных и осевых перемещений валов, статического зазора и его изменения, пропорционального виброперемещению.
Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
В зависимости от применения преобразователи имеют различные модели.
Преобразователь модели ТМ0110 состоит из вихретокового датчика ТМ0110 диаметром 11 мм, драйвера ТМ0182 и соединительного кабеля ТМ0181 и предназначен для измерений осевого перемещения вала.
Преобразователь модели ТМ0120 включает в себя вихретоковый датчик ТМ0120 диаметром 25 мм, драйвер и удлинительный кабель (преобразователь может подключаться непосредственно к вихретоковому датчику) и предназначен для измерения относительных расширений вала.
Преобразователи моделей ТМ0180 и ТМ0105 включают в себя вихретоковый датчик диаметром 8 мм или 5 мм соответственно, драйвер ТМ0182 и удлинительный кабель и предназначен для измерения относительной вибрации, осевого и радиального перемещений и относительного расширения вала.
Внешний вид преобразователей вихретоковых серии ТМ представлен на рисунках 1, 2 и 3.

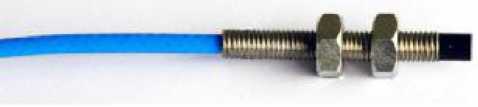

Рисунок 1 - Внешний вид вихретоковых датчиков ТМ0110 и ТМ0180 (ТМ0105)

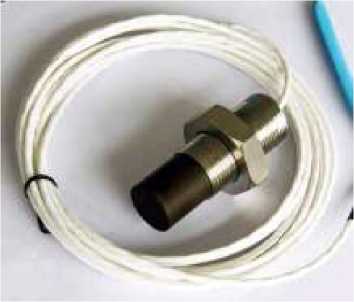

Рисунок 2 - внешний вид вихретокового датчика ТМ0120

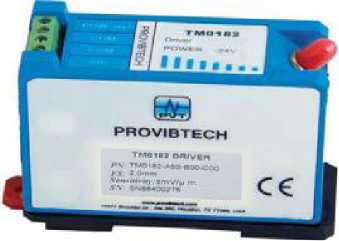

Рисунок 3 - Внешний вид драйвер ТМ0182
Технические характеристики
Таблица 1
|
Наименование характеристики |
Модели | ||
|
TM0110 |
TM0120 |
TM0180/0105 | |
|
Значения | |||
|
Диапазон измерения виброперемещения, мм: |
от 0,4 до 4,4 |
от 2 до 14 |
от 0,25 до 2,25 |
|
Начальный зазор, мм: |
0,4 |
2 |
0,25 |
|
Диапазон рабочих частот, Гц: |
от 0 до 3 000 |
от 0 до 2 000 |
от 0 до 10 000 |
|
Номинальный коэффициент преобразования, мВ/мкм |
4,0 |
0,8 |
8,0 |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
±10 |
±4 |
±4 |
|
Неравномерность амплитудно-частотной характеристики, дБ, не более |
±3 |
±3 |
±3 |
|
Нелинейность амплитудной характеристики, мм, не более |
±0,06 |
±0,25 |
±0,0254 |
|
Пределы допускаемой дополнительная погрешности, вызванная изменением температуры окружающего воздуха, %/ оС, не более |
±0,4 |
±5 |
±0,3 |
|
Напряжение питания (постоянное), В |
от минус 23 до минус 30 |
от минус 15 до минус 30 |
от минус 23 до минус 30 |
|
Диапазон рабочих температур, оС: датчик драйвер |
от минус 35 до 125 от минус 35 до 85 |
от минус 35 до 125 от минус 35 до 85 |
от минус 35 до 125 от минус 35 до 85 |
|
Габаритные размеры, мм, не более: датчика (диаметрхвысота) драйвера (длинахширинахвысота) |
011х(от 30 до 250) 85х59х75 |
027х(от 30 до 250) |
08(или 5)х5(или 9) 85х59х75 |
|
Масса, кг, не более: датчика с кабелем драйвера |
1,0 1,0 |
0,5 |
0,3 1,0 |
Знак утверждения типа
наносится на титульный лист паспорта преобразователя вихретокового серии ТМ типографским способом и на корпус драйвера методом наклейки.
Комплектность
Вихретоковый датчик с удлинительным кабелем серии ТМ 1 шт.
Драйвер ТМ0182 (для моделей ТМ0110, ТМ0180 и ТМ0105) 1 шт.
Паспорт 1 шт.
Руководство по эксплуатации драйвераТМ0182 1 экз.
Методика поверки 1 экз.
Поверка
осуществляется по документу МП 40762-09 «Преобразователи вихретоковые серии ТМ фирмы ProvibTech, Inc., США. Методика поверки», утвержденному ФГУП «ВНИИМС» 02 июня 2009 года.
Основные средства поверки: микрометрическая головка с ценой деления 0,01 мм 2-го класса точности по ГОСТ 6507-78; генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (Госреестр № 33921-07); мультиметр цифровой Agilent 34411А (Госреестр №33921-07).
Сведения о методах измерений
ГОСТ Р ИСО 10817-1-99 «Вибрация. Системы измерений вибрации вращающих валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
Нормативные документы
Техническая документации фирмы ProvibTech, Inc., США.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
