Выключатели виброизмерительные PT580
| Номер в ГРСИ РФ: | 40763-09 |
|---|---|
| Производитель / заявитель: | Фирма "Provibtech Inc.", США |
|
40763-09: Описание типа
2014-40763-09.pdf
|
Скачать | 67.3 КБ |
Для контроля вибрации и формирования сигналов предупреждения о достижении порогового уровня вибрации. Могут быть использованы во всех отраслях промышленности (энергетическая, нефтяная, газовая, авиационная и др.), где требуется контролировать уровень вибрации с информацией о достижении порогового уровня и последующим отключением контролируемого агрегата.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40763-09 |
| Действует | по 25.06.2019 |
| Наименование | Выключатели виброизмерительные |
| Модель | PT580 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 63b0524a-fff4-3cde-3889-2cd006ffee31 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.03 |
| Год регистрации | 2009 |
| Страна-производитель | США |
| Примечание | 25.06.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 25.06.2019 |
| Номер сертификата | 35532 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 999 п. 14 от 25.06.201408 от 25.06.09 п.55 |
Производитель / Заявитель
Фирма "ProvibTech, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
11011 Booklet Drive, Suite 360, Houston Texas 77099, США.
Поверка
| Методика поверки / информация о поверке | МП 40763-09 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
40763-09: Описание типа
2014-40763-09.pdf
|
Скачать | 67.3 КБ |
Описание типа
Назначение
Выключатели виброизмерительные РТ580 (далее выключатели) предназначены для измерения виброускорения и виброскорости.
Описание
Выключатели предназначены для контроля вибрации и формирования сигналов предупреждения о достижении порогового уровня вибрации.
Выключатели виброизмерительные РТ580 включают в себя пьезоэлектрический акселерометр и электронное устройство, срабатывающее при достижении порогового значения вибрации. Сигнал предупреждения подается на встроенное реле.
Выключатели выпускаются в нескольких версиях в зависимости от диапазона, характеристик вибрации, напряжения питания, типа выхода, условий применения. Обозначение «А» с соответствующим индексом указывает на характеристику вибрации (виброускорение или виброскорость), на которую настраивается пороговый уровень, и на диапазон шкалы. В этой версии электронное устройство может включать интегратор. Версия с обозначением «В» с соответствующим индексом указывает на значение напряжения питания и тип (постоянное или переменное). Обозначение «С» указывает на тип выхода: только релейный выход или релейный выход и нормированный выход 4 - 20 мА. В этой версии электронное устройство включает формирователь сигнала.

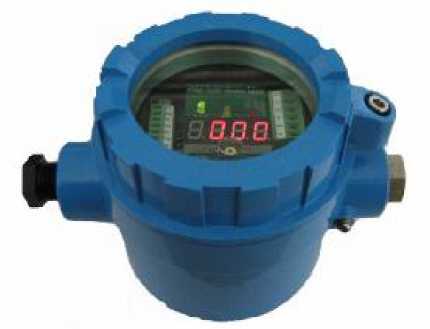

Внешний вид выключателей виброизмерительных РТ580 представлен на рисунке 1.
Рисунок 1 - Внешний вид выключателей виброизмерительных РТ580
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерения виброускорения (пик), м/с2 |
от 0 до 50 от 0 до 100 от 0 до 200 |
|
Диапазоны измерения виброскорости (пик), мм/с |
от 0 до 50 от 0 до 100 от 0 до 20 |
|
Диапазон рабочих частот, Гц |
от 10 до 400 |
|
Нелинейность амплитудной характеристики, приведенная к верхнему пределу шкалы, %, не более |
±2 |
|
Неравномерность амплитудно-частотной характеристики, дБ |
±3 |
|
Погрешность срабатывания, % от верхнего предела диапазонаизмерения, не более |
1 |
|
Диапазон срабатывания, % верхнего предела диапазона измерения |
от 10 до 100 |
|
Напряжение питания, В: постоянное переменное |
от 20 до 30 от 90 до 250 |
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 35 до 85 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
126x104x75 |
|
Масса, г, не более |
700 |
Знак утверждения типа
наносится на корпус выключателя методом наклейки и на титульный лист
Руководства по эксплуатации типографским способом.
Комплектность
Выключатель виброизмерительный РТ580 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Поверка
осуществляется по документу МП 40763-09 «Выключатели виброизмерительные РТ580, фирмы ProvibTech, Inc., США. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 2 июня 2009 г.
Основные средства поверки: поверочная установка 2-го разряда по ГОСТ Р 8.800-2012.
Сведения о методах измерений
приведены в руководстве по эксплуатации «Выключатели виброизмерительные
РТ580».
Нормативные документы
Техническая документация фирмы ProvibTech, Inc., США.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
