40785-09: ТОПАЗ Колонки топливораздаточные - Производители, поставщики и поверители

Колонки топливораздаточные ТОПАЗ

ALL-Pribors default picture
Номер в ГРСИ РФ: 40785-09
Категория: Колонки топливораздаточные
Производитель / заявитель: ООО "Топаз-сервис", г.Волгодонск
Скачать
40785-09: Описание типа СИ Скачать 202.9 КБ
Заказать
Поставщик: ООО «АЗС Комплект»
Колонки топливораздаточные ТОПАЗ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения объема топлива (бензин, керосин, дизельное топливо) вязкостью 0,55...40 мм2/с (0,55...40 сСт) при его выдаче с учетом требований учетно-расчетных операций, для использования в стационарных условиях на объектах, осуществляющих отпуск бензина, керосина, дизельного топлива.

Информация по Госреестру

Основные данные
Номер по Госреестру 40785-09
Наименование Колонки топливораздаточные
Модель ТОПАЗ
Технические условия на выпуск ТУ 4213-001-53540133-2009
Класс СИ 29.02
Год регистрации 2009
Страна-производитель  Россия
Примечание 03.06.2014 продлен срок свидетельства
Центр сертификации СИ
Наименование центра ГЦИ СИ Ростест-Москва
Адрес центра 117418, г.Москва, Нахимовский пр-т, 31
Руководитель центра Бас Виталий Николаевич
Телефон (8*095) 332-67-77
Факс 124-99-96
Информация о сертификате
Срок действия сертификата 03.06.2019
Номер сертификата 35515
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 786 п. 07 от 03.06.201408 от 25.06.09 п.78
Производитель / Заявитель

ООО "Топаз-сервис", г.Волгодонск, Ростовская обл.

 Россия

347360, Ростовская обл., ул.7-я Заводская, 60 тел./факс (86392) 7-75-65, интернет: www.topazelectro.ru, E-mail: Info@topazelectro.ru

Поверка

Методика поверки / информация о поверке МИ 1864-88
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 76985
Найдено поверителей 112
Успешных поверок (СИ пригодно) 75955 (99%)
Неуспешных поверок (СИ непригодно) 1030 (1%)
Актуальность информации 21.11.2024

Поверители

Скачать

40785-09: Описание типа СИ Скачать 202.9 КБ

Описание типа

Назначение

Колонки топливораздаточные "ТОПАЗ" (далее - колонка) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при его выдаче с учетом требований учетно-расчетных операций.

Описание

Принцип действия колонок состоит в следующем:

После задания дозы на дистанционном устройстве или блоке местного управления топливо из резервуара подается в гидравлическую систему колонку через измеритель объёма и электромагнитный клапан по системе трубопроводов с помощью выносных насосов или встроенных в колонку насосных моноблоков. Далее через раздаточный рукав с раздаточным краном топливо поступает в бак транспортного средства. Вращательное движение выходного вала измерителя объёма передается на вал датчика расхода топлива, который формирует импульсы, количество которых пропорционально объёму выданного топлива. В блоке индикации и управления происходит обработка полученных от датчика импульсов и отображение информации о цене, количестве, стоимости отпущенного топлива, а также о суммарном количестве отпущенного топлива по каждому раздаточному рукаву колонки. Состав и количество электронных блоков в блоке управления и индикации определяются исполнением колонки. Установка показаний на информационном табло в положение нуля перед каждой выдачей заказанного объёма топлива производится автоматически.

Основными элементами колонки являются:

1 Оборудование топливораздаточное:

- моноблок насосный, состоящий из топливного насоса, топливного фильтра и устройства отделения паровоздушной смеси. Колонки выпускаются как со встроенными моноблоками, так без них, в этом случае используются выносные насосы;

- измеритель объёма топлива;

- клапан электромагнитный;

- генератор импульсов;

- электронные блоки управления и индикации производства ООО "Топаз-сервис", Россия.

2 Устройства вспомогательные и дополнительные, которыми могут быть оснащены колонки по заказу потребителя:

- система отбора паров топлива из заправляемого бака;

- температурный модуль с термопреобразователем;

- блоком местного управления, считывателями бесконтактных карт.

Колонки выпускаются в нескольких модификациях, отличающихся конструктивным исполнением корпуса, конструкцией и расположением блока индикации и управления, габаритами и массой. Исполнения колонок каждой модификации различаются количеством раздаточных рукавов, количеством выдаваемого топлива, комплектом используемого топливораздаточного оборудования, составом электронною оборудования.

Колонки имеют следующее обозначение:

Колонка "ТОПАЗ - XXX - ХХ-ХХХХ/ХХ" ТУ 4213-001-54530133-2009, где:

- первый Х - цифра, характеризующая конструктивное исполнение корпуса (от 1 до 6);

- второй Х - цифра, характеризующая количество выдаваемых видов топлива (от 1 до 4);

- третий Х - цифра, характеризующая комплект оборудования, применённый в гидравлической системе колонки:

0 - отсутствует насосный моноблок;

1 - комплект оборудования фирмы Zhejiang Maide Machine Co., Ltd., Китай;

2 - комплект оборудования фирмы "ADAMOV - SYSTEMS, a.s. ", Чехия;

3 - комплект оборудования фирмы "Bennet", США;

- четвертый Х - цифра характеризующая количество одновременно обслуживаемых сторон:

1 - одинарная колонка с двухсторонней индикацией без системы отбора паров;

2 - двойная колонка с двухсторонней индикацией без системы отбора паров;

3 - одинарная колонка с двухсторонней индикацией с системой отбора паров;

4 - двойная колонка с двухсторонней индикацией с системой отбора паров;

5 - одинарная колонка с односторонней индикацией без системы отбора паров;

6 - двойная колонка с односторонней индикацией без системы отбора паров;

7 - одинарная колонка с односторонней индикацией с системой отбора паров;

8 - двойная колонка с односторонней индикацией с системой отбора паров;

- пятый Х - цифра, характеризующая номинальный расход топлива:

1 - 50 л/мин;

2 - 50 и 80 л/мин;

3 - 50 и 130 л/мин;

4 - 80 л/мин;

5 - 130 л/мин

ХХХХ/ХХ - дополнительное обозначение - состав электронного оборудования.

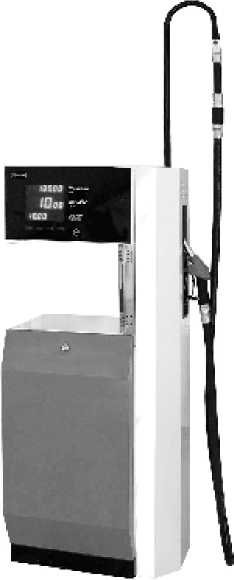

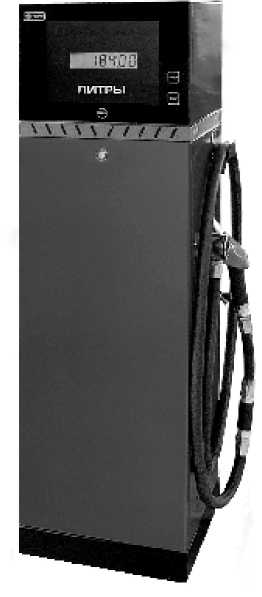

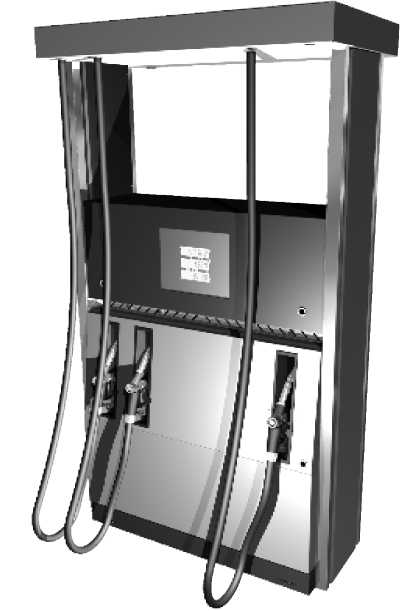

Общий вид модификаций колонок представлен на рисунках 1 - 6.

Рисунок 2 - Внешний вид модификаций "ТОПАЗ - 2ХХ"

Рисунок 4 - Внешний вид модификаций "ТОПАЗ - 4ХХ"

Рисунок 6 - Внешний вид модификаций "ТОПАЗ - 61Х"

В колонках предусмотрено опломбирование генератора импульсов, блока управления, измерителя объёма, как сборочных единиц колонки, влияющих на метрологические показатели, которые должны быть опломбированы представителем Федерального агентства по техническому регулированию и метрологии после проверки метрологических характеристик по техническим условиям ТУ 4213-001-53540133-2009.

Схемы пломбирования генератора импульсов, блока управления и измерителя объема представлены на рисунках 7 - 9 соответственно.

Рисунок 8 - Пломбировка фиксирующей планки блока управления

Рисунок 9 - Пломбировка измерителя объема

Программное обеспечение

Колонки имеют встроенное программное обеспечение (ПО), которое устанавливается предприятием изготовителем в отсчетное устройство, данное ПО обеспечивает:

- сбор и обработку информации от средств измерений, входящих в состав колонки;

- накопление и хранение в суммарном виде информации об измеренном количестве жидкости;

- формирование отчётов;

- управление процессом измерений и передачу результатов измерений в компьютерную сеть.

ПО защищено от несанкционированного изменения путем пломбирования устройства. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём.

Идентификационные данные ПО установок приведены в таблице 1. Таблица 1

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора

ПО

Топаз

Топаз

Р101

5BA9

CRC-16

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "С" в соответствии с МИ 3286-2010.

Лист №  7

Всего листов    9

Технические характеристики

Номинальный расход топлива через один рукав колонки, ± 10%, л/мин

Наименьший расход через один рукав колонки, л/мин, не более

Минимальная доза выдачи топлива, л, не более

Пределы допускаемой основной относительной погрешности колонок при нормальных условиях: температуре окружающей

50*    80    130

5      10     10

2      10     10

среды и топлива от 15 до 25 °С, относительной влажности от 30 до 80 % и атмосферном давлении от 84,0 до 106,7 кПа (630-800 мм рт. ст.), %, не более

Наибольшие допускаемые изменения действительных значений относительной погрешности, вызванные изменением внешних влияющих факторов в пределах рабочих условий, %, не более Сходимость показаний, %, не более

Пределы допускаемой основной погрешности колонок при измерении минимальных доз, %, не более

Верхний предел показаний указателя разового учета**:

+0,25

+0,25 |0,25|

+0,5

- выданного объёма топлива, л, не менее

- цены за 1 литр топлива, руб.

- стоимости выданной дозы топлива, руб., не менее

Верхний предел показаний указателя суммарного учета, л

Дискретность отображения информации указателя разового учета:

999,99

99,99

99 999,99 9 999 999.

- стоимости выданного объема топлива, руб., не менее

- выданного объёма топлива, л

- цены за 1 литр топлива, руб., не менее

Цена деления указателя суммарного учета, л, не более

Длина раздаточного рукава, м, не менее

Параметры электропитания колонки от сети переменного тока:

0,01

0,01

0,01

1

4

- напряжение, В

- частота, Гц

Мощность привода насоса, кВт, не более

Максимальная мощность колонки в зависимости

от модификации, кВ-А

Средняя наработка на отказ, ч, не менее

Полный средний срок службы колонок, лет, не менее

Маркировка взрывозащиты

ооа+10%. о ог\+10%

220-15%; 380-15%

50+1

0,75    0,75     1,1

от 0,5*** до 4,2

12000

12

В соответствии с

сертификатом

Примечания:

1* Для гидравлики фирмы "ADAMOV - SYSTEMS, a.s. ", Чехия, или фирмы "Bennet", США - 40 л/мин.

2* При одновременной работе двух раздаточных рукавов или при использовании различных типов раздаточных кранов - (36+4) л/мин.

3** По заказу потребителя может быть установлена только индикация объёма топлива с верхним пределом показаний указателя разового учёта (для внутрихозяйственного учёта), не менее - 999,99 л или 999 л.

4*** Для колонок с напорной гидравликой

Колонки применяются при температуре окружающего воздуха от минус 40 до плюс 50 оС и относительной влажности от 30 до 100 % при 25 °С и температуре выдаваемого топлива от минус 40 до плюс 35 оС для бензина и от минус 40 до плюс 50 оС (или до температуры помутнения или кристаллизации) для дизельного топлива и керосина.

Габаритные размеры и масса приведены в таблице 2.

Таблица 2

Наименование параметра и обозначение колонки

Значение

1 Габаритные размеры*, мм

"ТОПАЗ-1ХХ"

1155х495х2390

"ТОПАЗ-2ХХ"

2200х735х2190

"ТОПАЗ-3ХХ"

1700х 808х2290

"ТОПАЗ-4ХХ"

2313 х490х2390

"ТОПАЗ-5ХХ"

550 х 400 х 1445

"ТОПАЗ-6ХХ"

600 х460 х 1445

2 Масса*, кг, не более

"ТОПАЗ-1ХХ"

175

"ТОПАЗ-2ХХ"

568

"ТОПАЗ-3ХХ"

960

"ТОПАЗ-4ХХ"

360

"ТОПАЗ-5ХХ"

75

"ТОПАЗ-6ХХ"

125

* - В зависимости от модификации

Знак утверждения типа

наносится на маркировочную табличку колонки способом, обеспечивающим его сохраняемость в течение всего срока эксплуатации и на титульный лист руководства по эксплуатации и формуляра типографским способом.

Комплектность

1 Колонка топливораздаточная "ТОПАЗ"                    - 1 шт.

2 Руководство по эксплуатации                               - 1 экз.

3 Формуляр                                                    - 1 экз.

4 Ремонтный комплект                                   - 1 комплект

5 Эксплуатационная документация на комплектующие       - 1 комплект

Поверка

осуществляется по МИ 1864-88 "Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки".

Основное поверочное оборудование:

- при первичной поверке мерники 2 разряда вместимостью 2, 10, 20, 50 или 100 л с погрешностью не более ±0,08 % по ГОСТ 8.400-80;

- при периодической поверке мерники 2 разряда вместимостью 10, 20, 50, 100 или

200 л с погрешностью не более ±0,1 % по ГОСТ 8.400-80.

Сведения о методах измерений

изложены в Руководстве по эксплуатации на колонки топливораздаточные "ТОПАЗ".

Нормативные документы

1 ГОСТ 9018-89 "Колонки топливораздаточные. Общие технические условия".

2 ГОСТ 8.510-2002 "ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости".

3 МИ 1864-88 "Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки".

Лист №  9

Всего листов    9

4 ТУ 4213-001-53540133-2009 Колонки топливораздаточные "ТОПАЗ". Технические условия.

Рекомендации к применению

- при осуществлении торговли и товарообменных операций.
