Хроматографы газовые портативные "Хроматэк - Газохром 2000"
| Номер в ГРСИ РФ: | 40812-14 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | ЗАО СКБ "Хроматэк", г.Йошкар-Ола |
Хроматографы газовые портативные «Хроматэк - Газохром 2000» (далее -хроматографы) предназначены для измерений содержания компонентов в газовых и газоконденсатных средах, в жидких и твердых веществах и материалах.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 40812-14 | |||||||||||||||
| Действует | по 29.04.2029 | |||||||||||||||
| Наименование | Хроматографы газовые портативные | |||||||||||||||
| Модель | "Хроматэк - Газохром 2000" | |||||||||||||||
| Модификации |
Исполнение 1 Исполнение 2 |
|||||||||||||||
| Приказы |
№1290 от
30.06.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | da2f0b34-3c89-1b1b-2609-87112350c704 | |||||||||||||||
| Испытания |
|
|||||||||||||||
| Год регистрации | 2014 | |||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 31.01 |
| Год регистрации | 2014 |
| Страна-производитель | Россия |
| Примечание | 08.08.2014 утвержден вместо 40812-09 |
| Информация о сертификате | |
| Срок действия сертификата | 08.08.2019 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 1244 п. 51 от 08.08.201408д от 16.07.09 п.10 |
Производитель / Заявитель
ЗАО СКБ «Хроматэк», РОССИЯ, 424006, Россия, Республика Марий Эл, г. Йошкар-Ола, ул. Строителей, д. 94
Россия
424000, ул.Строителей, 94. (почт.адрес 424000, главпочтамт а/я 84) Тел./факс: (8362) 68-59-16; тел. 68-59-01, 68-59-02, 68-59-03, 68-59-04, 68-59-70, E-mail: chromatec@mari-el.ru, mail@chromatec.ru
Поверка
| Методика поверки / информация о поверке |
МП 214.2.840.077-01Д ГСИ. Хроматографы газовые портативные «Хроматэк – Газохром 2000». Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к 214.2.840.077Д
(с 30.06.2026)
214.2.840.077Д Инструкция. Хроматографы газовые портативные «Хроматэк – Газохром 2000». Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 841 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 08.07.2026 |
Поверители
Скачать
|
40812-14: Описание типа
2024-40812-14.pdf
|
Скачать | 136.6 КБ | |
|
40812-14: Методика поверки
2024-mp40812-14.pdf
Файл устарел
|
Скачать | 297.3 КБ | |
|
40812-14: Описание типа
2026-40812-14.pdf
|
Скачать | 300.6 КБ | |
|
40812-14: Методика поверки
МП 214.2.840.077-01Д
2026-mp40812-14.pdf
|
Скачать | 1.1 MБ | |
|
40812-14: Методика поверки
214.2.840.077Д
2024-mp40812-14-1.pdf
|
Скачать | 297.3 КБ |
Описание типа
Назначение
Хроматографы газовые портативные «Хроматэк - Газохром 2000» (далее -хроматографы) предназначены для измерений содержания компонентов в газовых и газоконденсатных средах, в жидких и твердых веществах и материалах.
Описание
Принцип действия хроматографов основан на разделении компонентов пробы методом газо-адсорбционной или газожидкостной хроматографии с последующим детектированием и обработкой хроматографических сигналов программным обеспечением. По режиму работы хроматографы относятся к изделиям многократно-циклического действия.
Хроматографы состоят из термостата колонок, сменных частей (испарителей, кранов, детекторов) и сервисных устройств.
Хроматограф выпускается в двух вариантах конструктивного исполнения:
1) исполнение 1 (переносной, может использоваться как в стационарных лабораториях, так и в качестве переносного прибора);
2) исполнение 2 (с несущей конструкцией для встраивания в стойку, может использоваться в передвижных лабораториях, не работающих на ходу).
Хроматограф исполнения 1 - переносной, с питанием от источника постоянного тока напряжением от 10 до 17 В, или от сети переменного тока напряжением 230 В с соответствующим преобразователем напряжения.
Хроматограф исполнения 2 отличается от исполнения 1 несущей конструкцией, предназначенной для встраивания в стойку, и питанием только от сети переменного тока напряжением 230 В.
Список детекторов и устройств, устанавливаемых в хроматограф исполнения 1 и исполнения 2, зависит от аналитической задачи и приведен в таблице 1.
Таблица 1 - Детекторы и устройства, устанавливаемые в хроматограф
|
Детекторы и устройства |
Хроматограф газовый портативный «Хроматэк - Газохром 2000» | |
|
Исполнение 1 |
Исполнение 2 | |
|
Детектор по теплопроводности (ДТП) |
+ |
+ |
|
Детектор термохимический (ДТХ) |
+ |
+ |
|
Пламенно-ионизационный детектор (ПИД) |
+ |
+ |
|
Фотоионизационный детектор (ФИД) |
+ |
+ |
|
Пламенно-фотометрический детектор (ПФД) |
- |
+ |
|
Пульсирующий разрядный детектор (ПРД) |
+ |
+ |
|
Детекторы и устройства |
Хроматограф газовый портативный «Хроматэк - Газохром 2000» | |
|
Исполнение 1 |
Исполнение 2 | |
|
Плазменно-эмиссионный детектор (ПЭД) |
- |
+ |
|
Электрохимический детектор (ЭХД) |
+ |
+ |
|
Термодесорбер |
- |
+ |
|
Аспиратор |
- |
+ |
Общий вид хроматографа исполнения 1 представлен на рисунке 1.

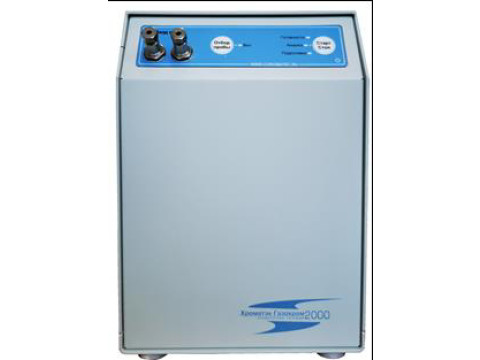

Рисунок 1 - Общий вид хроматографа исполнения 1
Общий вид хроматографа исполнения 2 представлен на рисунке 2.

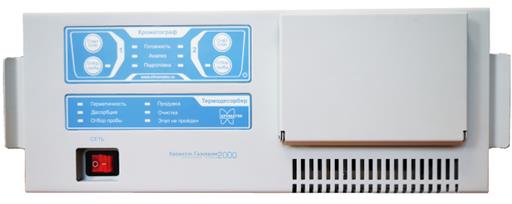

Рисунок 2 - Общий вид хроматографа исполнения 2
Знак утверждения типа и заводской номер в виде цифрового обозначения наносятся методом лазерной гравировки на табличку, расположенную на задней панели хроматографа.
Место нахождения таблички со знаком утверждения типа и заводским номером представлено на рисунке 3.
Место нахождения таблички со знаком утверждения типа и заводским номером

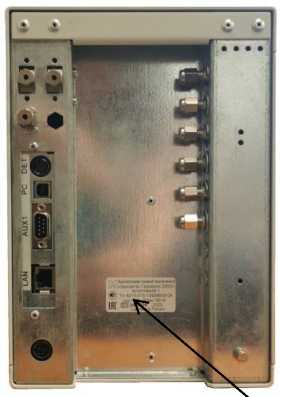

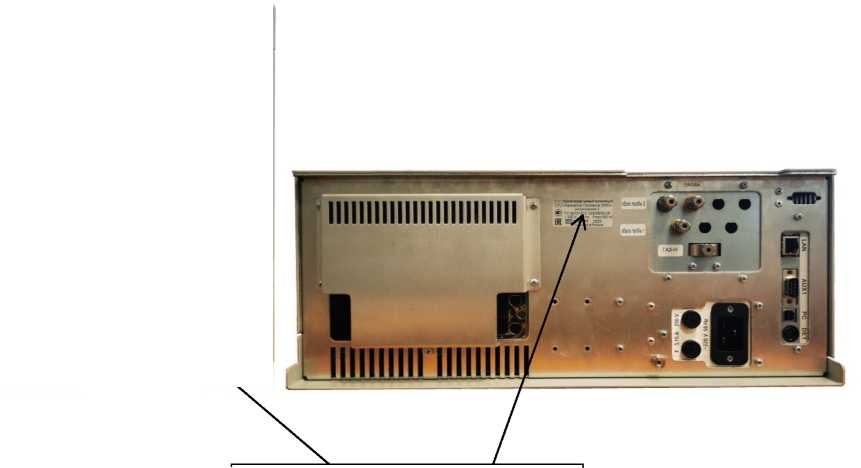

Рисунок 3 - Место нахождения таблички со знаком утверждения типа и заводским номером для хроматографов исполнения 1 и исполнения 2
Место нанесения на рисунке 4.
знака утверждения типа и заводского номера на табличку указано

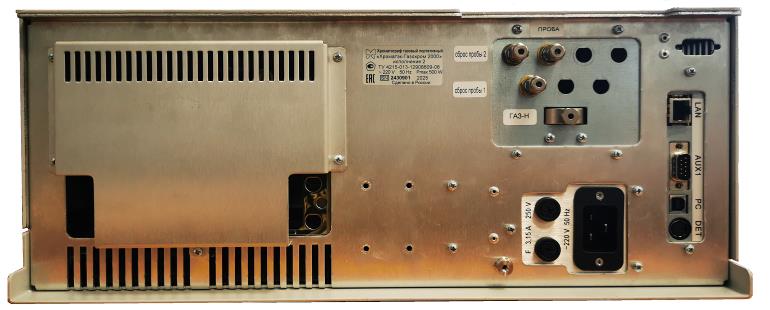

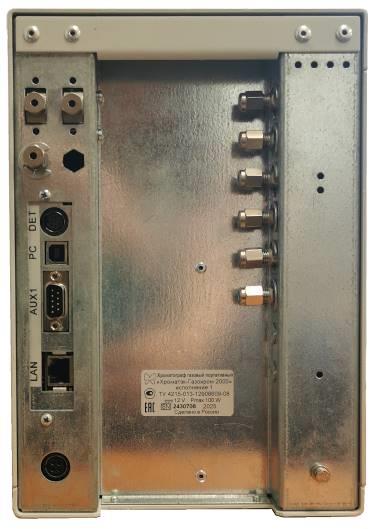

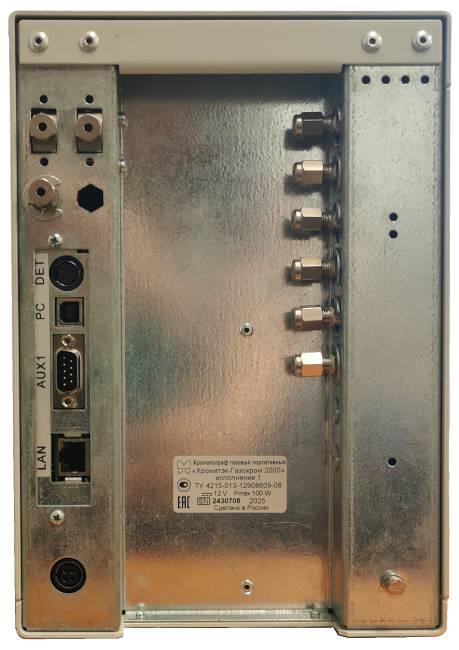

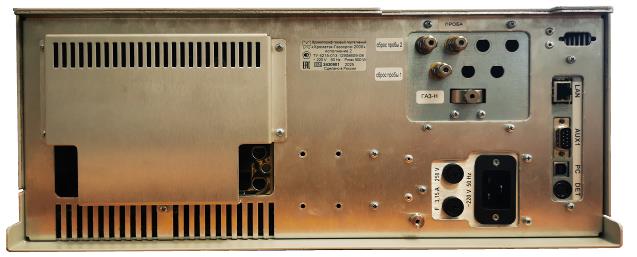

Рисунок 4 - Место нанесения знака утверждения типа и заводского номера
Нанесение знака поверки на хроматограф и его пломбирование не предусмотрено.
Программное обеспечение
Компьютер и программное обеспечение позволяют производить диагностику хроматографа, управление режимами его работы и обработку результатов измерений.
Хроматографы оснащены автономным программным обеспечением «Хроматэк Аналитик», обеспечивающим управление режимами, проведение анализов, сбор, обработку и хранение данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» согласно Р 50.2.077-2014.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения хроматографа приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Хроматэк Аналитик |
|
Номер версии (идентификационный номер) программного обеспечения |
3.0.0.2 и выше |
|
Цифровой идентификатор программного обеспечения |
183cfadacae1872240739164795ebcb4 |
|
Идентификационное наименование файлов программного обеспечения |
Analytic3Core.dll |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, В, не более | |
|
- ДТП |
2-10’7 |
|
- ДТХ |
640-6 |
|
- ПРД |
240-4 |
|
- ПЭД |
240-4 |
|
- ЭХД |
440-6 |
|
Уровень флуктуационных шумов нулевого сигнала, А, не более | |
|
- ПИД |
340-14 |
|
- ФИД |
240-13 |
|
- ПФД |
340-11 |
|
Предел детектирования, г/см3, не более | |
|
- ДТП по гептану или пропану |
340-9 |
|
- ДТП по водороду |
240-9 |
|
- ДТХ по водороду |
540-10 |
|
- ЭХД по сероводороду |
240-11 |
|
- ПРД по метану или водороду |
540-13 |
|
- ПЭД по азоту |
540-11 |
|
- ПЭД по неону, водороду, кислороду, метану, оксиду углерода, диоксиду углерода |
240-11 |
|
Предел детектирования, г/с, не более | |
|
Наименование характеристики |
Значение |
|
- ПИД по углероду в углеводородах (гептане или пропане) |
340-12 |
|
- ФИД по бензолу |
140-12 |
|
- ПФД по сере в серосодержащих соединениях |
240-12 |
|
Предел допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала (высота, площадь пика, время удерживания), % | |
|
- ДТП |
2 |
|
- ДТХ |
2 |
|
- ПИД |
2 |
|
- ФИД |
5 |
|
- ПФД |
5 |
|
- ПРД |
2 |
|
- ПЭД |
2 |
|
- эхд |
3 |
|
Пределы приведенной* погрешности задания расхода воздуха встроенным аспиратором в диапазоне от 20 до 200 см3/мин, % |
± 5 |
|
Ход часов аспиратора, с/ч, не более |
± 5 |
|
* Нормирующим значением является верхний предел задания расхода воздуха (200 см3/мин) | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность хроматографа (без компьютера) в установившемся режиме, Вт, не более | |
|
- исполнение 1 |
150 |
|
- исполнение 2 |
750 |
|
Габаритные размеры хроматографа, мм, не более | |
|
исполнение 1 | |
|
- высота |
350 |
|
- ширина |
250 |
|
- длина |
490 |
|
исполнение 2 | |
|
- высота |
270 |
|
- ширина |
490 |
|
- длина |
600 |
|
Масса хроматографа (без компьютера), кг, не более | |
|
- исполнение 1 |
15 |
|
- исполнение 2 |
30 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы хроматографов, лет, не менее |
10 |
|
Средняя наработка на отказ одного канала аналитической информации хроматографов, ч, не менее |
4000 |
Знак утверждения типа
наносится методом лазерной гравировки на табличку, расположенную на задней панели хроматографа, и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Хроматограф газовый портативный «Хроматэк -Газохром 2000» исполнение 1 |
214.2.840.077 |
1 шт. |
по заказу потребителя |
|
Хроматограф газовый портативный «Хроматэк -Газохром 2000» исполнение 2 |
214.2.840.077-01 |
1 шт. |
по заказу потребителя |
|
Программное обеспечение «Хроматэк Аналитик» (на компьютерных носителях информации) |
214.00045-51 |
1 шт. | |
|
Компьютер |
- |
1 шт. |
по заказу потребителя |
|
Комплект ЗИП |
214.4.060.105 |
1 шт. | |
|
Упаковка |
214.4.171.070 |
1 шт. | |
|
Ведомость эксплуатационных документов |
214.2.840.077ВЭ |
1 экз. | |
|
Методика поверки |
- |
1 экз. | |
|
Сменные части хроматографа | |||
|
Детектор ДТП |
214.2.840.005 |
по заказу потребителя | |
|
Детектор ДТХ |
214.5.184.023 |
по заказу потребителя | |
|
Детектор ПИД |
214.2.840.042 |
по заказу потребителя | |
|
Детектор ФИД |
214.2.840.014 |
по заказу потребителя | |
|
Детектор ПФД |
214.2.840.044 |
по заказу потребителя | |
|
Детектор ПРД |
214.2.840.079 |
по заказу потребителя | |
|
Детектор ПЭД |
214.2.840.101 |
по заказу потребителя | |
|
Детектор ЭХД |
214.2.840.099 |
по заказу потребителя | |
|
Испаритель капиллярный |
214.5.886.000 |
по заказу потребителя | |
|
Испаритель насадочный |
214.5.886.002 |
по заказу потребителя | |
|
Кран 6-ти портовый |
214.4.464.024-01 |
по заказу потребителя | |
|
Кран 10-ти портовый |
214.4.464.025-01 |
по заказу потребителя | |
|
Термодесорбер |
214.2.393.009 |
по заказу потребителя | |
|
Аспиратор |
214.4.471.003 |
по заказу потребителя | |
|
Колонки насадочные стеклянные или металлические |
- |
по заказу потребителя | |
|
Колонки капиллярные |
- |
по заказу потребителя | |
Сведения о методах измерений
Применение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 28 декабря 2024 г. № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 4215-013-12908609-08 «Хроматограф газовый портативный «Хроматэк - Газохром 2000». Технические условия»
