Установки дозиметрические для измерения мощности амбиентного эквивалента дозы нейтронного излучения УДБН-201
| Номер в ГРСИ РФ: | 40829-09 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО НПП "Радиационный контроль. Приборы и методы", г.Обнинск |
|
40829-09: Описание типа
2019-40829-09.pdf
|
Скачать | 96.3 КБ |
Для измерения мощности амбиентного эквивалента дозы нейтронного излучения, для контроля радиационной обстановки на атомных станциях, предприятиях атомной промышленности и других радиационно-опасных объектах, где используются источники нейтронного излучения. Соответствуют требованиям "Специальных условий поставки оборудования, материалов и изделий для объектов атомной энергетики (СУП)".
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40829-09 |
| Действует | по 17.06.2024 |
| Наименование | Установки дозиметрические для измерения мощности амбиентного эквивалента дозы нейтронного излучения |
| Модель | УДБН-201 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1febf339-bfcd-df30-85c6-a723a23cdafe |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ВШКФ.412369.001 ТУ |
| Класс СИ | 38.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 22.07.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 22.07.2019 |
| Номер сертификата | 35723 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1102 п. 08 от 22.07.201408д от 16.07.09 п.30 |
Производитель / Заявитель
ООО НПП "Радиационный контроль. Приборы и методы", РОССИЯ, г.Обнинск
Россия
249031, Калужская обл., ул.Курчатова, 21, тел. (48439) 497-68, 497-16, 497-18, факс 497-68, (249035, ул.Маркса, 14), E-mail: main@radico.ru
Поверка
| Методика поверки / информация о поверке | РД 50-458-84 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 48 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
40829-09: Описание типа
2019-40829-09.pdf
|
Скачать | 96.3 КБ |
Описание типа
Назначение
Установки дозиметрические для измерения мощности амбиентного эквивалента дозы нейтронного излучения УДБН-201 (далее - УДБН-201) предназначены для измерений мощности амбиентного эквивалента дозы нейтронного излучения (далее - МАЭД).
Описание
Конструктивно УДБН-201 состоят из блока детектирования (далее по тексту - БД), блока первичной обработки данных (далее по тексту - БПО или БПОД) и рамы для крепления БД. БПОД отличается от БПО тем, что имеет дополнительный встроенный дисплей и устройства световой и звуковой сигнализации .
БД представляет собой полиэтиленовую сферу, в которую вставлен гелиевый пропорциональный счетчик. Сфера установлена на стальной раме. Под сферой на площадке рамы закреплен держатель для контрольного источника нейтронов.
Нейтроны при прохождении через полиэтиленовую сферу замедляются и, попадая в счетчик, взаимодействуют с ядрами 3Не. В результате этого взаимодействия в пропорциональном счетчике, к которому приложено высокое напряжение, возникает импульс тока. Импульсы, частота следования которых пропорциональна потоку нейтронов, по кабелю связи попадают на вход измерительной платы БПО или БПОД. Суммарное количество импульсов пересчитывается в мощность амбиентного эквивалента дозы нейтронного излучения
Значение мощности амбиентного эквивалента дозы сравнивается с установленным порогом аварийных уровней. Превышение одного (или более) порога приводит к срабатыванию реле и подаче аварийных сигналов.
УДБН-201 выпускаются в следующих модификациях :
- УДБН-201-24 ВКШФ.412369.001. Источник питания - стабилизированное напряжение 24 В. Блок первичной обработки данных без дисплея (БПО).
- УДБН-201-24Д ВКШФ.412369.001-01. Источник питания - стабилизированное напряже
ние 24 В. Блок первичной обработки данных с дисплеем (БПОД).
- УДБН-201-220 ВКШФ.412369.001-02. Источник питания - переменное напряжение 220
В. Блок первичной обработки данных без дисплея (БПО).
- УДБН-201-220Д ВКШФ.412369.001-03. Источник питания - переменное напряжение 220
В. Блок первичной обработки данных с дисплеем (БПОД).

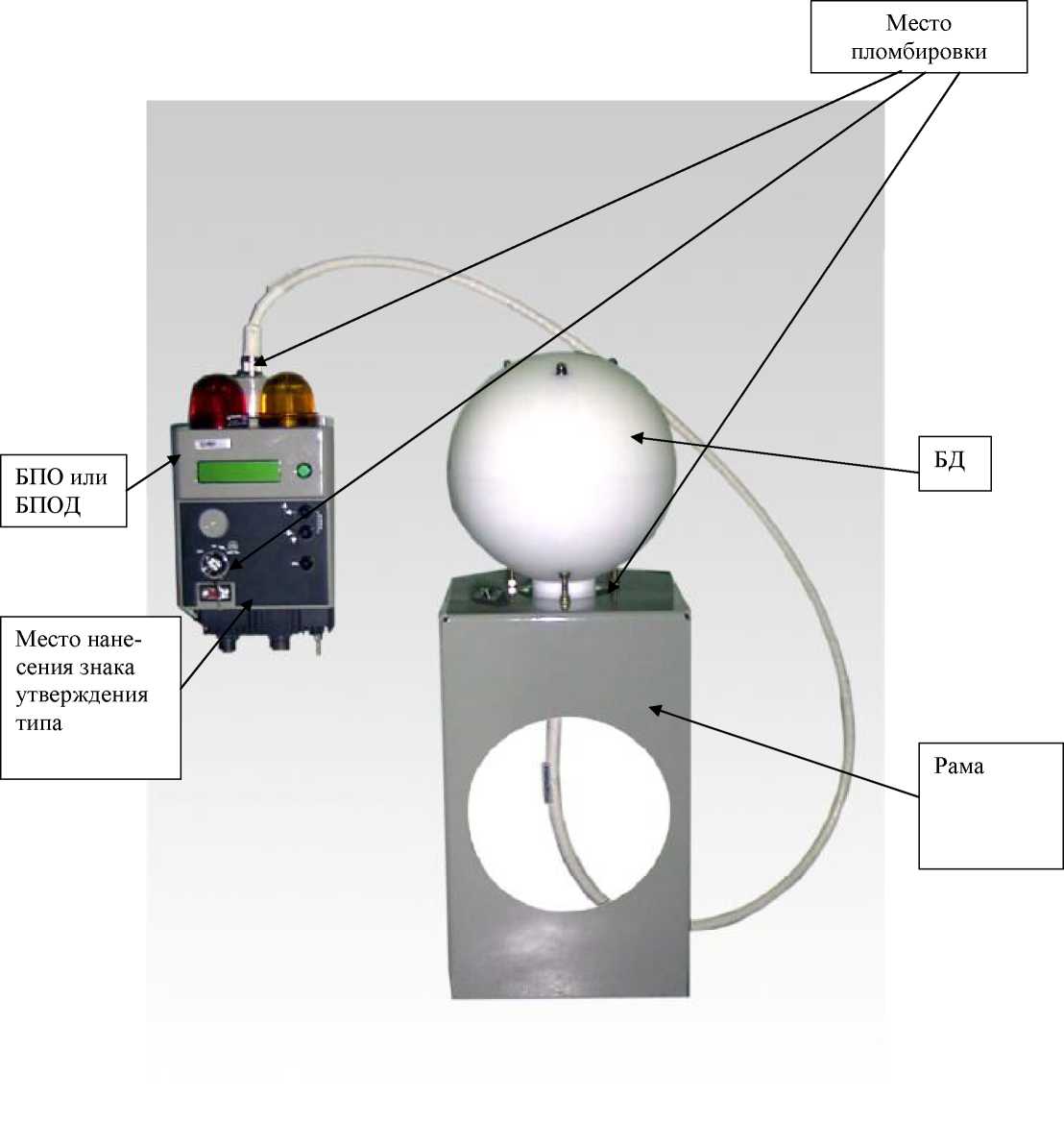

Внешний вид УДБН-201 с указанием мест пломбировки и нанесения знака утверждения типа приведены на рисунке 1.
Рисунок 1 - Внешний вид УДБН-201
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенного ПО и прикладного ПО
Основные функции встроенного ПО:
- обработка сигналов от детектора;
- хранение данных калибровки;
- вывод результатов измерений на дисплей.
Основные функции прикладного ПО:
- считывание информации из памяти УДБН-201;
- запись параметров УДБН-201;
- обработка считанной информации.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименова-ние ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное ПО УДБН-201 |
- |
735 |
- |
- |
|
Прикладное ПО УДБН-201 |
МАСС |
995 |
4d1c43b341af512f2ea9ba02b665aa57 |
MD5 |
Защита прикладного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики УДБН-201 приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений МАЭД, Зв/ч |
от 1,0-10-6 до 1,0-10 -1 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД, % |
± 25 |
|
Пределы допускаемых дополнительных относительных погрешностей измерений МАЭД: - при изменении напряжения питания от 191 до 242 В, % - при изменении температуры окружающего воздуха от 0 до 15°С и от 25 до 55 °С на каждые 10 °С, % - при изменении влажности окружающего воздуха до 95 % при температуре 35 °С, % |
± 10 ± 5 ± 5 |
|
Диапазон регистрируемых энергий нейтронов, МэВ |
от 2,5-10-8 до 16,0 |
|
Энергетическая зависимость чувствительности УДБН-201 в диапазоне регистрируемых энергий нейтронов относительно спектра Pu-Be, % |
± 40 |
|
Время установления рабочего режима УДБН-201 после включения, мин, не более |
15 |
|
Нестабильность показаний за 24 часа непрерывной работы, % |
± 5 |
|
Наименование характеристики |
Значение характеристики |
|
Питание УДБН-201 от однофазной сети переменного тока: - напряжение, В - частота, Гц - содержание гармоник, %, не более Питание УДБН-201 от источника постоянного тока: - напряжение, В |
от 187 до 242 от 47 до 53 5 от 16 до 36 |
|
Потребляемая мощность, В •А, не более: |
50 |
|
Габаритные размеры (длина ^ширина х высота), мм, не более: - блок детектирования на раме - блок первичной обработки БПО - блок первичной обработки БПОД |
817 х 305 х 305 339 х 196 х 106 370 х 196 х 187 |
|
Масса, кг, не более: Блок детектирования на раме Блок первичной обработки БПО Блок первичной обработки БПОД |
27 4,5 8 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы после ввода в эксплуатацию, лет, не менее |
10 |
|
Нормальные условия применения: | |
|
- температура окружающего воздуха, °С |
от 15 до 25 |
|
- относительная влажность окружающего воздуха при температуре 25 °С, % |
до 80 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха , °С |
от 0 до 55 |
|
- относительная влажность окружающего воздуха при температуре 35 °С, % |
до 95 |
|
- атмосферное давление, кПа |
от 86 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульные листы паспорта и руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на БД и БПОД.
Комплектность
Комплект поставки УДБН-201 приведен в таблице 3. Таблица 3
|
Обозначение |
Наименование |
Количество |
|
ВШКФ.412369.001-03 |
Установка дозиметрическая для измерения мощности амбиентного эквивалента дозы нейтронного излучения УДБН-201* |
1 шт. |
|
ВШКФ.412369.001 РЭ |
Руководство по эксплуатации |
1 экз. |
|
ВШКФ.412369.001 ПС |
Паспорт |
1 экз. |
|
Программное обеспечение |
МАСС |
1 экз. |
|
Свидетельство о поверке |
1 экз. |
|
Обозначение |
Наименование |
Количество |
|
Комплект запасных частей (ЗИП) |
** | |
|
* Модификация зависит от заказа. * * Количественный состав ЗИП определяется Спецификацией поставки оборудования или Договором на поставку. | ||
Поверка
осуществляется в соответствии с документом РД 50-458-84 «Методические указания. Дозиметры нейтронного излучения. Методы и средства поверки».
Идентификация ПО при поверке осуществляется в соответствии с документом «Установки дозиметрические для измерения мощности амбиентного эквивалента дозы нейтронного излучения УДБН-201. Руководство по эксплуатации» ВШКФ.412369.001 РЭ.
Основные средства поверки:
- государственный вторичный эталон единицы мощности поглощенной и эквивалентной доз нейтронного излучения ВЭТ 117-1-82, диапазон значений мощности эквивалента дозы от 540-10 Зв/с до 1 • 10-5 Зв/с, пределы допускаемой относительной погрешности ± 6 % (Р=0,95).
Сведения о методах измерений
«Установки дозиметрические для измерения мощности амбиентного эквивалента дозы нейтронного излучения УДБН-201. Руководство по эксплуатации» ВШКФ.412369.001 РЭ.
Нормативные документы
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ Р 8.803-2012 Государственная поверочная схема для средств измерений мощности поглощенной дозы и мощности эквивалента дозы нейтронного излучения.
Установки дозиметрические для измерения мощности амбиентного эквивалента дозы нейтронного излучения УДБН-201. Технические условия ВШКФ.412369.001 ТУ.
Рекомендации к применению
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
- осуществление деятельности в области использования атомной энергии.
