Счетчики электрической энергии СОЭТ
| Номер в ГРСИ РФ: | 40978-09 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО ПКФ "ЭнергоПрибор", г.Мытищи |
Для измерения активной электрической энергии в однофазных двухпроводных сетях переменного тока с номинальной частотой 50(60)Гц в одно- и многотарифном режиме. Производят измерения электропотребления раздельно по четырем стоимостным тарифам в шести произвольно установленных временных интервалахсуток. Могут выпускаться как общего применения, так и в исполнении для АСКУЭ (автоматизированных систем коммерческого учета энергоресурсов). Могут быть использованы как датчики приращения потребленной энергии в системах АСКУЭ, с передачей данных измерения в импульсном виде. Область применения -для учета электропотребления в бытовом секторе и на малых предприятиях внутри страны и для экспорта, в том числе в страны с тропическим климатом.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 40978-09 |
| Действует | по 01.08.2014 |
| Наименование | Счетчики электрической энергии |
| Модель | СОЭТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2c95e22e-9b5c-b5b4-b362-b4d646b0d0f6 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ Р 52320-2005, ГОСТ Р 52322-2005 и ТУ 4228-003-84331564-09 |
| Класс СИ | 34.01.03 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 01.11.2013 Внесены изменения в наименовании организации |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2014 |
| Номер сертификата | 35702 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1262 п. 01 от 01.11.201308д от 16.07.09 п.180 |
Производитель / Заявитель
ООО ПКФ "ЭнергоПрибор", г.Мытищи; ООО "ЭнергоПрибор", пос.Правдинский
Россия
141260, Московская обл., Пушкинский р-он, ул.1-я Проектная, д.88, Факт. адрес: 141002, Московская обл., г.Мытищи, ул.Колпакова, д.2
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.584-04 |
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 66 (97%) |
| Неуспешных поверок (СИ непригодно) | 2 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
40978-09: Описание типа
2013-40978-09.pdf
|
Скачать | 100.3 КБ | |
|
40978-09: Методика поверки
2022-mp40978-09.pdf
|
Скачать | 63.5 КБ |
Описание типа
Назначение
Счетчики электрической энергии СОЭТ (далее по тексту - счетчики) предназначены для измерения активной электрической энергии в однофазных двухпроводных сетях переменного тока с номинальной частотой 50(60) Гц в одно- и многотарифном режиме.
Счетчики производят измерения электропотребления раздельно по четырем стоимостным тарифам в шести произвольно установленных временных интервалах суток.
Счетчики могут выпускаться как общего применения, так и в исполнении для АСКУЭ (автоматизированных систем коммерческого учета энергоресурсов).
Счетчики общего применения могут быть использованы как датчики приращения потребленной энергии в системах АСКУЭ, с передачей данных измерения в импульсном виде.
Описание
Принцип действия счетчиков основан на преобразовании в цифровую форму мгновенных значений (выборок) аналоговых сигналов, пропорциональных значениям входных тока и напряжения, меняющихся во времени, с последующим цифровым перемножением и получением цифрового значения активной мощности, преобразуемого далее в частоту следования импульсов, суммирование которых дает количество потребляемой электроэнергии.
Счетчик выполнен на двух или трех микросхемах большой степени интеграции, обеспечивающих многофункциональность и высокую надежность счетчика.
Конструктивно счетчик состоит из печатного электронного узла с установленным на нем жидкокристаллическим дисплеем, шунтового датчика тока и зажимной платы с тоководами. Все узлы размещены в пластмассовом корпусе с крышкой.
Результаты измерений электропотребления в кВт-ч отображаются при помощи электронных счетных механизмов стоимостных тарифов, формируемых жидкокристаллическим дисплеем.
Выбор функций счетчика осуществляется при помощи двух кнопок, расположенных на внешней стороне корпуса счетчика, а также через внешний интерфейс передачи данных.
Изменение данных встроенного тарификатора осуществляется при установке счетчика на место эксплуатации с помощью кнопки, расположенной вблизи платы зажимов (под крышкой зажимов) счетчика или через внешний интерфейс передачи данных.
Счетчик имеет оптронный испытательный (телеметрический) выход, гальванически развязанный от измерительных цепей. Измерительные цепи счетчика, а также цепи телеметрического выхода защищены от несанкционированного доступа путем промбирования.
Модификации счетчика представлена в таблице 1.
Таблица 1
|
Модифика ция счетчика |
Обозначение конструктивного исполнения счетчика |
Значение силы тока, А |
Номинальное (фазное/линей |
Тип интерфейса | |
|
Номинальн ое (базовое) |
максим альное |
ное) напряжение, В | |||
|
СОЭТ.М СОЭТ.М-А СОЭТ.МК |
ТУ 84331564-09 ТУ 84331564-09-01 ТУ 84331564-09-02 |
5 |
60 |
220/380 |
PLC, CAN, RS- 485 |
Фотография общего вида счетчиков электрической энергии СОЭТ представлена на рисунке 1.

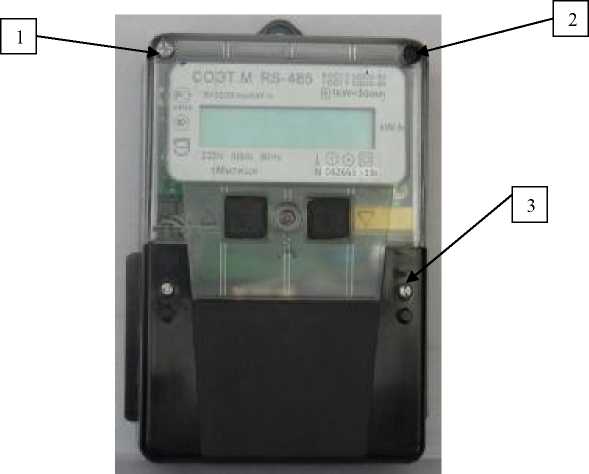

Рисунок 1 - Фотография общего вида счетчиков электрической энергии СОЭТ, где
1 - пломба поверяющей организации;
2 - пломба ОТК завода-изготовителя;
3 - пломба энергоснабжающей организации.
Программное обеспечение
Программное обеспечение (ПО) счетчиков встроено в ПЗУ. Конфигурация, содержащая информацию о порядке работы счётчика, программируется изготовителем в соответствии с требованиями Заказчика. Для защиты счетчика от несанкционированного вмешательства в его работу предусмотрены конструктивные, программные и схемотехнические решения, которые обеспечивают надежную защиту счетчика и данных. Измерительные цепи и выходные цепи импульсного (телеметрического) выхода защищены от несанкционированного доступа путем пломбирования крышки клеммной колодки. Идентификационные данные ПО счетчиков электрической энергии СОЭТ представлены в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
СОЭТ.М V30 |
СОЭТ Copyright © 2008-2010 |
V 30 |
34FA21A |
CRC32 |
|
СОЭТ.М V31 |
СОЭТ Copyright © 2008-2007 |
V 31 |
34FA24F |
CRC32 |
|
СОЭТ.М V32 |
СОЭТ Copyright © 2008-2010 |
V 32 |
34FA23A |
CRC32 |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Технические характеристики
Основные метрологические и технические характеристики счетчиков Электрической энергии СОЭТ представлены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение |
|
Класс точности ГОСТ Р 52322-2005 |
1 |
|
Номинальное значение напряжения, В |
220 |
|
Базовое (максимальное) значение силы тока, А |
5 (60) |
|
Номинальное значение частоты, Гц |
50(60) |
|
Полная мощность: - потребляемая цепью тока, В •А, не более - потребляемая цепью напряжения, В •А, не более |
0,15 8 |
|
Активная мощность, потребляемая цепью напряжения, Вт, не более |
2 |
|
Постоянная счетчика, имп./ (кВт-ч) |
3200 |
|
Стартовый ток (чувствительность), А |
0,01 |
|
Основная погрешность хода часов встроенного тарификатора, с/сутки, не более |
±1 |
|
Дополнительная погрешность хода часов с/сутки встроенного тарификатора, °С, не более |
0,15 |
|
Параметры импульсного выхода: - предельно допустимое значение напряжения на выходных контактах импульсного выходного устройства в состоянии «разомкнуто», В - предельно допустимое значение силы тока, которую выдерживает выходная цепь импульсного выходного устройства в состоянии «разомкнуто», мА |
24 30 |
|
электрическое сопротивление состояние «замкнуто», Ом, не более |
200 |
|
электрическое сопротивление состояние «разомкнуто», кОм,не менее |
50 |
|
Степень защиты счетчика по ГОСТ 14254 |
IP51 |
|
Защита изоляции, класс |
II |
|
Гарантийный срок эксплуатации, лет |
3 |
|
Средняя наработка на отказ, ч, не менее |
160 000 |
|
Межповерочный интервал, лет |
16 |
|
Средний срок службы до первого капитального ремонта, лет |
30 |
|
Масса счетчиков, кг, не более: - СОЭТ.М - СОЭТ.М-А - СОЭТ.МК |
0,45; 1,0; 0,7. |
|
Масса счетчиков в потребительской таре, кг, не более: - СОЭТ.М - СОЭТ.М-А - СОЭТ.МК |
0,7; 1,2; 0,9. |
|
Габаритные размеры, в x ш x г, мм, не более: - СОЭТ.М - СОЭТ.М-А - СОЭТ.МК |
108x166x50; 134x228x68; 120x74x118,6. |
|
Рабочие условия применения счетчика: - температура окружающего воздуха - относительная влажность окружающего воздуха |
от минус 40 до + 50 °С до 98% при температуре 25 °С |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта типографическим способом и на лицевую панель счетчика методом шелкографии.
Комплектность
Комплект поставки счетчиков должен соответствовать, приведенному в таблице 4. Таблица 4
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
Упаковка в ней: |
1 | ||
|
Счетчик электрической энергии (согласно заказу) |
4228-003-84331564-09ТУ |
1 | |
|
Паспорт |
4228-003-84331564-09ПС |
1 |
Поверка
Поверку счетчиков электрической энергии СОЭТ проводят в соответствии с ГОСТ 8.584-2004 «ГСИ. Счетчики статистические активной электрической энергии переменного тока. Методика поверки».
Основное оборудование, используемое при поверке:
1. Установка для поверки счетчиков электрической энергии типа MTS301 кл. 0,2 со встроенным образцовым счетчиком EPZ 303.5 кл.0,02
2. Установка высоковольтная УПУ-10. Погрешность установки составляет ± 5 %.
3. Мегомметр М4100/3, кл.1.0.
Сведения о методах измерений
Методы измерений с помощью счетчиков электрической энергии СОЭТ указаны в документе 4228-003-84331564-09 ПС «Счетчики электрической энергии СОЭТ. Паспорт».
Нормативные документы
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 52320-2005 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
3 ГОСТ Р 52322-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21 Статические счетчики активной энергии классов точности 1 и 2.
4 ТУ 4228-003-84331564-09. Счетчики электрической энергии СОЭТ. Технические условия.
