Термометры контактные цифровые ТК-5
| Номер в ГРСИ РФ: | 41002-19 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО "ТЕХНО-АС", г.Коломна |
Термометры контактные цифровые ТК-5 (далее — термометры) предназначены для измерений температуры жидких, сыпучих, газообразных сред, а также измерений относительной влажности газообразных неагрессивных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41002-19 |
| Наименование | Термометры контактные цифровые |
| Модель | ТК-5 |
| Страна-производитель | РОССИЯ |
Производитель / Заявитель
ООО "ТЕХНО-АС", г.Коломна
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года; 1 год - для термометров с зондами ЗВЛ, ЗВЛМ, ЗВЛМТ, ЗВЛТГ |
| Зарегистрировано поверок | 27991 |
| Найдено поверителей | 141 |
| Успешных поверок (СИ пригодно) | 27748 (99%) |
| Неуспешных поверок (СИ непригодно) | 243 (1%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 41002-19: Описание типа СИ | Скачать | 560.4 КБ | |
| 41002-19: Методика поверки | Скачать | 5.9 MБ |
Описание типа
Назначение
Термометры контактные цифровые ТК-5 (далее — термометры) предназначены для измерений температуры жидких, сыпучих, газообразных сред, а также измерений относительной влажности газообразных неагрессивных сред.
Описание
Принцип действия термометров основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков). Результаты измерений отображаются на жидкокристаллическом дисплее.
Принцип измерения температуры основан на зависимости электрического сопротивления датчика от измеряемой температуры, а принцип измерения относительной влажности - на изменении электрической емкости датчиков в зависимости от диэлектрической проницаемости диэлектрика, используемого в качестве влагочувствительного слоя.
Термометры представляют собой переносные многофункциональные микропроцессорные приборы и состоят из электронного блока с автономным питанием, размещенного в пластиковом или алюминиевом корпусе, и измерительных зондов различного назначения и конструкции. Электронный блок состоит из микропроцессора, цифрового жидкокристаллического дисплея и панели управления. На тыльной стороне корпуса имеется ниша для установки элементов питания, закрывающаяся крышкой. В верхней части корпуса электронного блока расположены разъемы для подключения измерительных зондов.
Измерительные зонды состоят из одного или двух первичных преобразователей в защитном чехле и пластиковой рукоятки. В качестве первичных преобразователей температуры в измерительных зондах используются термопреобразователи сопротивления (ТС) с НСХ по ГОСТ 6651-2009 преобразователи термоэлектрические (ТП) с НСХ по ГОСТ Р 8.585-2001, в качестве первичных преобразователей влажности используются датчики влажности емкостного типа.
Термометры изготавливаются следующих модификаций: ТК-5.01, ТК-5.01С, ТК-5.01М, ТК-5.01МС, ТК-5.01П, ТК-5.01ПС, ТК-5.01ПТ, ТК-5.01ПТС, ТК-5.04, ТК-5.04С, ТК-5.06, ТК-5.06С, ТК-5.09, ТК-5.09С, ТК-5.08, ТК-5.11, ТК-5.11С, ТК-5.27, ТК-5.29. Данные модификации различаются между собой внешним видом, метрологическими характеристиками, типом и количеством используемых зондов и наличием взрывозащиты.
В зависимости от модификации, термометры разделяются на следующие группы.
- ТК-5.01, ТК-5.01С, ТК-5.01М, ТК-5.01МС, ТК-5.01П, ТК-5.01ПС, ТК-5.01ПТ, ТК-5.01ПТС - термометры контактные цифровые одноканальные с постоянными зондами (поверхностными или погружаемыми). Модификации термометров ТК-5.01, ТК-5.01С, ТК-5.01М, ТК-5.01МС используются с погружаемыми зондами ЗПГ, ЗПГУ. Модификации ТК-5.01П, ТК-5.01ПС, ТК-5.01ПТ, ТК-5.01ПТС используются с поверхностными зондами ЗПВ.
- ТК-5.04, ТК-5.04С, ТК-5.06, ТК-5.06С, ТК-5.09, ТК-5.09С - термометры контактные цифровые одноканальные со сменными погружаемыми, воздушными, поверхностными зондами, зондами относительной влажности, тепловой нагрузки среды, зондами-кабелями для подключения внешнего термоэлектрического преобразователя утвержденного типа;
- ТК-5.08, ТК-5.11, ТК-5.11С, ТК-5.27, ТК-5.29 - термометры контактные цифровые двухканальные со сменными погружаемыми, воздушными, поверхностными зондами, зондами относительной влажности, тепловой нагрузки среды, зондами-кабелями для подключения внешнего термоэлектрического преобразователя утвержденного типа зондами-кабелями для подключения внешнего термоэлектрического преобразователя утвержденного типа.
Термометры модификаций ТК-5.11С, ТК-5.27 и ТК-5.29 дополнительно могут использовать сменные зонды для индикации (зонд освещенности и ультрафиолетового излучения, зонд скорости воздушного потока, зонд давления атмосферного), причем ТК-5.11С и ТК-5.27 на обоих каналах, ТК-5.29 только на первом канале.
Термометры ТК-5.27 и ТК-5.29 имеют возможность подключения к персональному компьютеру для настройки метрологически независимых функций меню прибора и считывания сохраненных данных с SD-карты с помощью программного обеспечения «Thermo Monitor». Подключение к персональному компьютеру производится через разъем microUSB.
Второй канал термометра ТК-5.29 предназначен для подключения термопреобразователей сопротивления с НСХ следующих типов по ГОСТ 6651-2009: 100M, 50M, Pt100, Pt50, 100П, 50П, а также датчиков с унифицированным выходным сигналом с диапазоном от 4 до 20 мА. Внешнее питание к токовому датчику подается отдельно.
Условное обозначение зондов термометров приведено ниже.
Зонды __.__.__.__ a b c d a - тип зонда:
- зонд погружаемый (ЗПГ)
- зонд погружаемый усиленный (ЗПГУ)
- зонд погружаемый для нефтепродуктов (ЗПГН, ЗПГТ)
- зонд-держатель погружаемый высокотемпературный для присоединения термоэлектрических преобразователей одноразового применения (ЗПГВ)
- зонд погружаемый низкотемпературный (ЗПГНН)
- зонд воздушный (ЗВ)
- зонд воздушный высокоточный (ЗВВ)
- зонд воздушный малогабаритный низкотемпературный (ЗВМН)
- зонд воздушный малогабаритный высокотемпературный (ЗВМВ)
- зонд поверхностный (ЗПВ)
- зонд поверхностный изогнутый (ЗПИ)
- зонд поверхностный изогнутый для движущихся поверхностей (ЗПДИ)
- зонд поверхностный высокотемпературный (ЗПВВ)
- зонд поверхностный высокоточный (ЗПВТ)
- зонд поверхностный магнитный (ЗПМ)
- зонд тепловой нагрузки среды (ЗТНС)
- зонд (кабель) для подключения внешнего термоэлектрического преобразователя (ЗВТ)
- зонд относительной влажности (ЗВЛ, ЗВЛМ)
- зонд относительной влажности и температуры (ЗВЛ.Т, ЗВЛМ.Т)
- зонд относительной влажности и температуры гибкий (ЗВЛТГ)
- зонд освещенности и ультрафиолетового излучения (ЗО)
- зонд скорости воздушного потока (ЗСВП)
- зонд давления атмосферного (ЗДА);
b - применяемость зонда в модели прибора:
8 - разъем на кабеле для моделей ТК-5.04С, ТК-5.06С, ТК-5.08, ТК-5.09С, ТК-5.11С, ТК-5.27, ТК-5.29 (отсутствие цифры 8 - разъем на кабеле для моделей ТК-5.04, ТК-5.06, ТК-5.09, ТК-5.11);
c - длина рабочего элемента, мм;
d - длина соединительного провода, м (отсутствие индекса - длина соединительного провода 1 м, в зондах ЗВЛМ, ЗВЛМ.Т, ЗДА соединительный провод отсутствует).
Нанесение знака поверки на термометр не предусмотрено. Заводской номер в виде наклейки наносится под крышкой батарейного отсека.
Фотографии общего вида термометров и зондов представлены на рисунках 1-42.

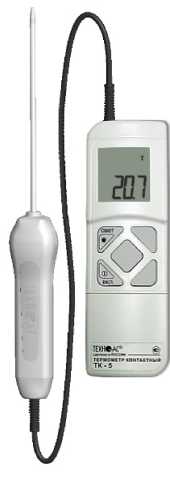

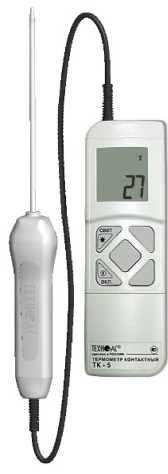

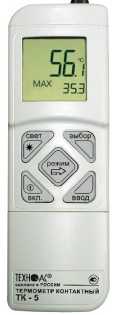

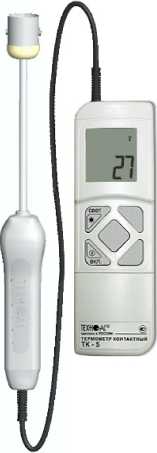

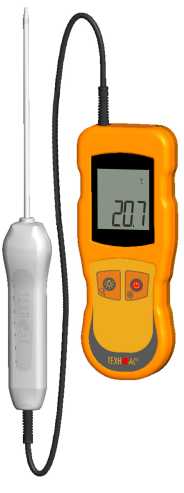

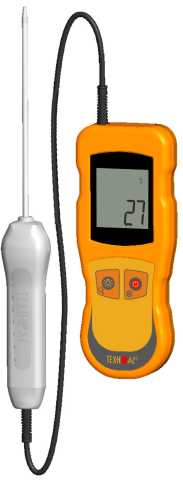

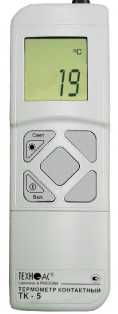

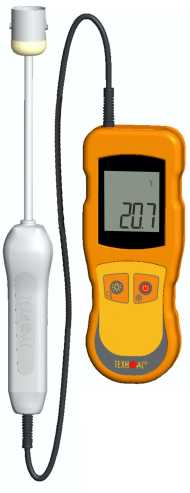

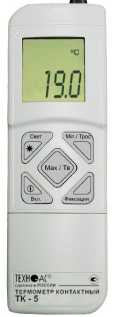

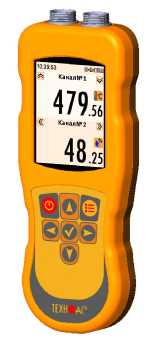

Рисунок 1 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01
Рисунок 2 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01П
ЙП
Рисунок 3 - Общий вид термометров контактных цифровых ТК-5 модификации
Рисунок 4 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01М
Рисунок 5 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01С
Рисунок 6 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01ПС
ТК-5.01ПТ
Рисунок 7 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01ПТС
Рисунок 8 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01МС
Рисунок 9 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.04
Рисунок 10 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.06
Рисунок 11 - Общий
Рисунок 12 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.09
вид термометров контактных цифровых ТК-5 модификации ТК-5.08

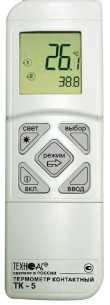

Рисунок 13 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.11

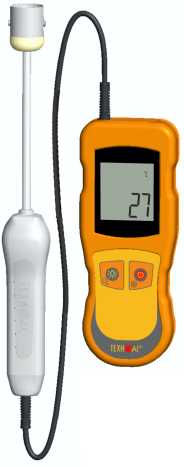

Рисунок 14 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.04С
Рисунок 15 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.06С
Рисунок 16 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.09С
Рисунок 17 - Общий вид
Рисунок 18 - Общий вид

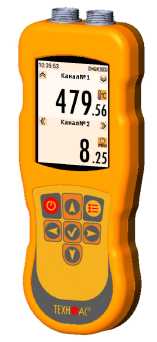

Рисунок 19 - Общий вид
термометров контактных
термометров контактных
цифровых ТК-5 модификации цифровых ТК-5 модификации
термометров контактных
цифровых ТК-5 модификации

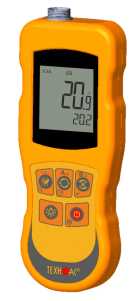

ТК-5.11С

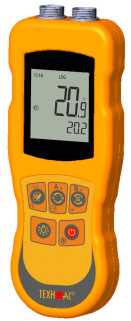

ТК-5.27
ТК-5.29

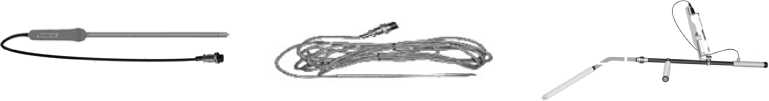

Рисунок 20 - Общий вид зондов погружаемых (ЗПГ)
Рисунок 22 - Общий вид зондов погружаемых для нефтепродуктов (ЗПГН)
Рисунок 21 - Общий вид зондов погружаемый усиленный (ЗПГУ)

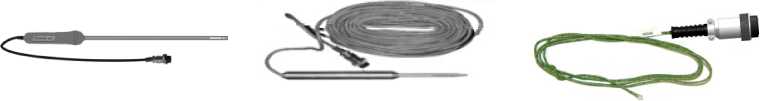

Рисунок 23 - Общий вид зондов погружаемых высокотемпературных (ЗПГВ)
Рисунок 24 - Общий вид зондов погружаемых низкотемпературных (ЗПГНН)
Рисунок 26 - Общий вид зондов погружаемых для нефтепродуктов, утяжеленный грузом (ЗПГТ)
Рисунок 25 - Общий вид зондов воздушных (ЗВ) / воздушных высокоточных (ЗВВ)
Рисунок 27 - Общий вид зондов воздушных малогабаритных низкотемпературных (ЗВМН)
Рисунок 28 - Общий вид зондов воздушных малогабаритных высокотемпературных (ЗВМВ)
Рисунок 31 - Общий вид зондов поверхностных изогнутых для движущихся поверхностей (ЗПДИ)
Рисунок 29 - Общий вид зондов поверхностных (ЗПВ)
Рисунок 30 - Общий вид зондов поверхностных изогнутых (ЗПИ)
Рисунок 32 - Общий вид зондов поверхностных высокотемпературных (ЗПВВ)
Рисунок 34 - Общий вид зондов поверхностных магнитных (ЗПМ)
Рисунок 33 - Общий вид зондов поверхностных высокоточных (ЗПВТ)
Рисунок 35 - Общий вид зондов тепловой нагрузки среды (ЗТНС)
Рисунок 36 - Общий вид зондов-кабелей для подключения внешнего ТП (ЗВТ)
Рисунок 40 - Общий вид зондов давления атмосферного (ЗДА)
Рисунок 37 - Общий вид зондов относительной влажности / относительной влажности и температуры (ЗВЛ, ЗВЛ.Т)
Рисунок 39 - Общий вид зондов относительной влажности и температуры гибких (ЗВЛТГ)
Рисунок 38 - Общий вид зондов относительной влажности / относительной влажности и температуры малогабаритных (ЗВЛМ, ЗВЛМ.Т)

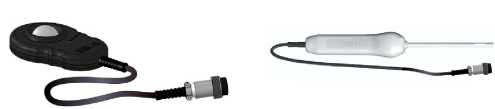

Рисунок 41 - Общий вид зондов освещенности и ультрафиолетового излучения (ЗО)
Рисунок 42 - Общий вид зондов скорости воздушного потока (ЗСПВ)
Цветовая гамма корпусов термометров ТК-5.01С, ТК-5.01МС, ТК-5.01ПС, ТК-5.01ПТС, ТК-5.04С, ТК-5.06С, ТК-5.09С, ТК-5.11С, ТК-5.27 и ТК-5.29 может быть изменена по решению Изготовителя в одностороннем порядке.
Схема пломбировки термометров от несанкционированного рисунке 43.
доступа приведена на
Место расположения заводскокно номера
НЕ ОТКРЫВАТЬ И НЕ ВКЛЮЧАТЬ АДАПТЕР I
наклейки «Гарантия»: на винт, закрепляющий крышку с корпусом
Пломбировка углублений с крепежными винтами пластикой FIMO с последующим оттиском клейма

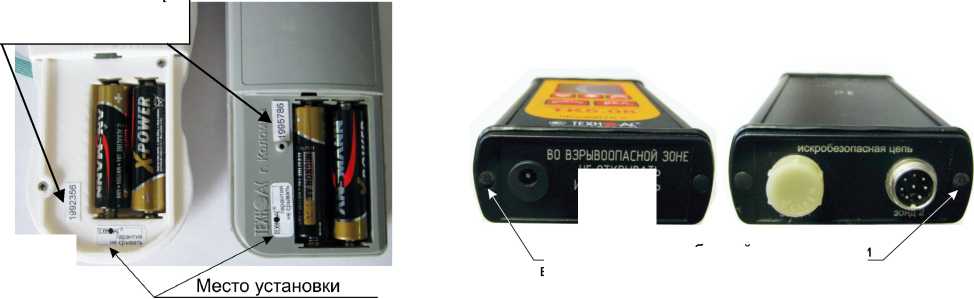

Рисунок 43 - Схема пломбировки от несанкционированного доступа. Место расположение заводского номера
Конструкцией термометров модификации ТК-5.08 предусмотрена пломбировка углублений с крепежными винтами от несанкционированного доступа. Для остальных модификаций термометров на винт, закрепляющий крышку с корпусом, предусмотрена установка специальной наклейки «Гарантия».
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из метрологически значимого встроенного ПО, находящегося в микропроцессоре внутри корпуса прибора. Данное ПО устанавливается на заводе-изготовителе во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные встроенного ПО для термометров контактных цифровых ТК-5 приведены в таблицах 1-13.
Таблица 1 - Идентификационные данные встроенного ПО для термометров контактных
|
цифровых модификаций ТК-5.01, ТК-5.01М, ТК-5.01П, ТК-5.01П |
г |
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.01 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 2 - Идентификационные данные встроенного ПО для термометров контактных
цифровых модификаций ТК-5.01С, ТК-5.01МС, тК-5.01ПС, ТК-5.01ПТС____________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.01С |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 3 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.04____________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.04 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 4 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.04С___________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.04С |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 5 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.06____________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.06 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 6 - Идентификационные данные встроенного ПО для термометров контактных
цифровых модификаций ТК-5.06С___________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.06С |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 7 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.08___________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.08 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 8 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.09___________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.09 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 9 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.09С__________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.09С |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 10 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.11___________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.11 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 11 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.11С__________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.11С |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 12 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.27___________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.27 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 13 - Идентификационные данные встроенного ПО для термометров контактных
цифровых модификаций ТК-5.29___________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.29 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Технические характеристики
Метрологические и технические характеристики термометров модификаций ТК-5.01, ТК-5.01С, ТК-5.01М, ТК-5.01МС, ТК-5.01П, ТК-5.01ПС, ТК-5.01ПТ, ТК-5.01ПТС приведены в таблице 14.
Таблица 14
|
Наименование характеристики |
Значение (в зависимости от модификации ТК-5) | |||
|
ТК-5.01, ТК-5.01С |
ТК-5.01М, ТК-5.01МС |
ТК-5.01П, ТК-5.01ПС |
ТК-5.01ПТ, ТК-5.01ПТС | |
|
Диапазон измерений температуры, °С |
от -40 до +200 |
от -20 до +200 | ||
|
Пределы допускаемой основной абсолютной погрешности в диапазоне до +100 °С включ., °С |
±2 |
±0,5 |
±2 | |
|
Пределы допускаемой основной относительной погрешности в диапазоне свыше +100 °С, % |
±(1+1е.м.р.) |
±(0,5+1е.м.р.) |
±(2+1е.м.р.) |
±(2+1е.м.р.) |
|
Разрешающая способность, °С |
1 |
0,1 |
1 |
0,1 |
|
Показатель тепловой инерции, с, не более |
6 |
10 | ||
|
(*) ___ ~ ___ ____________ ()- одна единица младшего разряда. | ||||
Метрологические и технические характеристики термометров контактных цифровых модификаций ТК-5.04, ТК-5.04С(3) и типы применяемых зондов приведены в таблице 15.
|
Тип зонда |
Диапазон измерений температуры, °С |
Показатель тепловой инерции, с |
Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом |
Разрешающая способность, °С | |||||
|
абсолютной, °С |
относительной, % | ||||||||
|
Погружаемые | |||||||||
|
ЗПГ 150 ЗПГУ 150 ЗПГН ЗПГТ |
от -40 до +200 |
6 |
±2 (от -40 до +100 °С включ.) |
±(1+(*)) (св. +100 °С) |
1 | ||||
|
ЗПГ 300 ЗПГУ 300 |
от -40 до +300 |
1 | |||||||
|
ЗПГ 500 ЗПГУ 500 ЗПГУ 1000 ЗПГУ 1500 |
от -40 до +600 |
1 | |||||||
|
Воздушные | |||||||||
|
ЗВ 150 |
от -40 до +200 |
2 |
±2 (от -40 до +100 °С включ.) |
±(1+(*)) (св. +100 °С) |
1 | ||||
|
ЗВ 500 ЗВ 1000 |
от -40 до +600 |
1 | |||||||
|
Поверхностные для движущихся поверхностей | |||||||||
|
ЗПДИ 300 ЗПДИ 500 |
от -40 до +250 |
10 |
±2 (от -40 до +100 °С включ.) |
±(2+(*)) (св. +100 °С) |
1 | ||||
|
Г |
оверхностные | ||||||||
|
ЗПВ 150 ЗПВ 300 ЗПВ 500 ЗПВ 1000 ЗПИ 300 ЗПИ 500 |
от -40 до +250 |
10 |
±2 (от -40 до +100 °С включ.) |
±(2+(*)) (св. +100 °С) |
1 | ||||
|
Поверхностные высокотемпературные | |||||||||
|
ЗПВВ 300 ЗПВВ 500 ЗПВВ 1000 |
от -40 до +500 |
10 |
±2 (от -40 до +100 °С включ.) |
±(2+(*)) (св. + 100 °С) |
1 | ||||
|
Поверхностные магнитные | |||||||||
|
ЗПМ |
от -40 до +120 |
20 |
±2 |
- |
1 | ||||
|
Для подключения внешнего термоэлектрического преобразователя | |||||||||
|
ЗВТ.1'4 ЗВТ.К(4) ЗВТ.В(4) 3ВТК(4) ЗВТ^(4) |
от -100 до +800 от -100 до +1300 от +600 до 1800 от 0 до +1600 от 0 до +1600 |
- |
±1(2) |
- |
1 | ||||
|
Примечания: 1) (*)- одна единица младшего разряда. 2) погрешность нормирована без учета погрешности внешней подключаемой термопары; 3) для ТК-5.04С применяются зонды с маркировкой «8» в обозначении. 4) зонд предназначен для подключения внешнего термоэлектрического преобразователя конкретного типа (L, K, B, R или S по ГОСТ Р 8.585-2001). | |||||||||
Метрологические и технические характеристики термометров контактных цифровых модификаций ТК-5.06, ТК-5.06С(4), ТК-5.08(4), ТК-5.09(4), ТК-5.09С(4), ТК-5.11(4), ТК-5.11С(4), ТК-5.27(4), ТК-5.29(4) и типы применяемых зондов приведены в таблицах 16 и 17.
Таблица 16
|
Тип зонда и обозначение |
Диапазон измерений температуры, °С |
Показатель тепловой инерции, с |
Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом |
Разрешающая способность,°С | |
|
абсолютной, °С |
относительной, % | ||||
|
Погружаемые | |||||
|
ЗПГ 150 ЗПГУ 150 ЗПГН ЗПГТ |
от -40 до +200 |
6 |
±0,5 (от -40 до +100 °С включ.) |
±(0,5+(*)) (св. +100 °С) |
0,1 |
|
ЗПГ 300 ЗПГУ 300 |
от -40 до +300 |
6 |
±0,5 (от -40 до +100 °С включ.) |
±(0,5+(*)) (св. +100 °С) |
0,1 |
|
ЗПГ 500 ЗПГУ 500 ЗПГУ 1000 ЗПГУ 1500 |
от -40 до +600 |
6 |
±0,5 (от -40 до +100 °С включ.) |
±(0,5+(*)) (св. +100 °С) |
0,1 |
|
Воздушные | |||||
|
ЗВ 150 |
от -40 до +200 |
2 |
±0,5 (от -40 до |
±(0,5+(*)) |
0,1 |
|
ЗВ 500 ЗВ 1000 |
от -40 до +600 |
+100 °С включ.) |
(св. +100 °С) |
0,1 | |
|
Воздушные малогаба] |
ритные высокотемпературные | ||||
|
ЗВМВ |
от -40 до +500 |
2 |
±0,5 (от -40 до +100 °С включ.) |
±(0,5+(*)) (св. +100 °С) |
0,1 |
|
Воздушные малогабаритные высокотемпературные с керамикой | |||||
|
звмвк |
от -40 до +1100 |
2 |
±0,5 (от -40 до +100 °С включ.) |
±(0,5+(*)) (св. +100 °С) |
0,1 |
|
Воздушный высокоточный | |||||
|
ЗВВ 150 |
от -40 до +200 |
2 |
±0,2 (св. 0 до +50 °С включ.) ±0,5 (от -40 до 0 °С включ. и св. +50 до +100 °С включ.) |
± (0,5+(*)) (св. +100 °С) |
0,1 |
|
Погружаемые низкотемпературные | |||||
|
ЗПГНН |
от -75 до +200 |
2 |
±1 (от -75 до -40 °С включ.) ±0,5 (св. -40 до +100 °С включ.) |
± (0,5+(*)) (св. +100 °С) |
0,1 |
|
Воздушные малогабаритные низкотемпературные | |||||
|
ЗВМН |
от -75 до +200 |
2 |
±1 (от -75 до -40 °С включ.) ±0,5 (св. -40 до +100 °С включ.) |
± (0,5+(*)) (св. +100 °С) |
0,1 |
|
Тип зонда и обозначение |
Диапазон измерений температуры, °С |
Показатель тепловой инерции, с |
Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом |
Разрешающая способность,°С | |
|
абсолютной, °С |
относительной, % | ||||
|
Поверхностные | |||||
|
ЗПВ 150 ЗПВ 300 ЗПВ 500 ЗПВ 1000 ЗПИ 300 ЗПИ 500 |
от -40 до +250 |
10 |
±2 (от -40 до +100 °С включ.) |
± (2+(*)) (св. +100 °С) |
0,1 |
|
П |
оверхностные высокотемпературные | ||||
|
ЗПВВ 300 ЗПВВ 500 ЗПВВ 1000 |
от -40 до +500 |
10 |
±2 (от -40 до +100 °С включ.) |
±(2+(*)) (св. +100 °С) |
0,1 |
|
Поверхностные высокоточные | |||||
|
ЗПВТ 150 ЗПВТ 300 ЗПВТ 500 |
от -40 до +250 |
10 |
±0,5 (св. 0 до +50 °С включ.) ±2 ( от -40 до 0 °С включ. и св. +50 до +100 °С включ.) |
±(2+(*)) (св. +100 °С) |
0,1 |
|
Тепловой нагрузки среды | |||||
|
ЗТНС |
от -40 до +100 |
20 |
±0,2(5) |
- |
0,1 |
|
Погружаемые высокотемпературные | |||||
|
ЗПГВ(6) |
от +600 до +1800 |
2 |
±1(2) |
- |
0,1 |
|
Для подключения внешнего термоэлектрического преобразователя | |||||
|
3BT.L(7) звт.к(7) звт.в(7) 3BT.R(7) 3BT.S(7) |
от -100 до +800 от -100 до +1300 от +600 до +1800 от 0 до +1600 от 0 до +1600 |
- |
±0,5(2) |
- |
0,1 |
|
Примечания: 1) (*)- одна единица младшего разряда; 2) погрешность нормирована без учета погрешности внешнего термоэлектрического преобразователя; 3) для ТК-5.27, ТК-5.29 предел допускаемой основной относительной погрешности измерений температуры не меняется при изменении разрядности индикации в режиме «меню»; 4) для ТК-5.06С, ТК-5.08, ТК-5.09С, ТК-5.11С, ТК5.27, ТК5.29 применяются зонды с маркировкой «8» в обозначении; 5) приведена погрешность встроенного воздушного зонда (без учета влияния сферы); 6) зонд ЗПГВ предназначен для подключения внешних термоэлектрических преобразователей одноразового применения с НСХ типа «В» по ГОСТ Р 8.585-2001; 7) зонд предназначен для подключения внешнего термоэлектрического преобразователя конкретного типа (L, K, B, R или S по ГОСТ Р 8.585-2001). | |||||
|
Тип зонда и обозначение |
Диапазон измерений температуры, °С |
Диапазон измерений относительной влажности, % |
Показатель тепловой инерции, с |
Пределы допускаемой основной абсолютной погрешности в комплекте с зондом |
Разрешающая способность, °С | ||
|
температуры, °С |
относительной влажности, % | ||||||
|
Относительной влажности | |||||||
|
ЗВЛ 150 ЗВЛ 500 ЗВЛ 1000 ЗВЛМ |
- |
от 0,1 до 100 |
- |
- |
±3 |
0,1 | |
|
Относительной влажности и температуры | |||||||
|
ЗВЛ 150Т ЗВЛ 500Т ЗВЛ 1000Т ЗВЛМТ |
от -20 до +85 |
от 0,1 до 100 |
5 |
±0,5 |
±3 (от -20 °С до +85 °С включ.) |
0,1 | |
|
Относительной влажности и температуры гибкий | |||||||
|
ЗВЛТГ |
от -20 до +85 |
от 0,1 до 100 |
5 |
±0,2 |
±3 (от -20 °С до +85 °С включ.) |
0,1 | |
|
Для ТК-5.06С, ТК-5.08, ТК-5.09С, Т маркировкой «8» в обозначении. |
К-5.11С, ТК5.27, ТК5.29 применяются зонды с | ||||||
Метрологические характеристики 2 канала термометра Т-5.29 приведены в таблицах 18 и 19.
Таблица 18
|
Температурный коэффициент и условное обозначение НСХ термопреобразователя сопротивления |
Диапазон измерений температуры, °С |
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
|
а=0,00428°С-1 (100M,50M) |
от -170 до +200 |
±0,2 |
|
а=0,00426°С-1 (Cu100, Cu50) |
от -50 до +200 |
±0,2 |
|
а 0,00385°С-1 (Pt100, Pt50) |
от -170 до +850 |
±0,2 |
|
а=0,00391°С-1 (100П, 50П) |
от -170 до +850 |
±0,2 |
|
а=0,00617°С-1 (Ni100, Ni50) |
от -60 до +180 |
±0,2 |
Таблица 19
|
Диапазон измерений выходного токового сигнала датчиков с унифицированным выходным сигналом, мА |
Пределы допускаемой основной приведенной погрешности при измерении токового сигнала, % (Аосн. пр.) (от диапазона измерений) |
|
от 4 до 20 |
±0,15 |
Общие метрологические и технические характеристики термометров приведены в таблице
20.
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной изменением температуры окружающей среды от нормальной (от +15 до +25 °С) в диапазоне от -20 до +50 °С на каждые 10 °С, °С |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности, вызванной изменением температуры окружающей среды от нормальной (от +15 до +25 °С) в диапазоне от -20 до +50 °С на каждые 10 °С, % |
±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности при измерении токового сигнала, вызванной изменением температуры окружающей среды от нормальной (от +15 до +25 °С) в диапазоне от -20 до +50 °С на каждые 10 °С, % (от диапазона измерений) |
±0,5хАосн. пр. |
|
Напряжение питания, В - ТК-5.01, ТК-5.01С, ТК-5.01М, ТК-5.01МС, ТК-5.01П, ТК-5.01ПС, ТК-5.01ПТ, ТК-5.01ПТС, ТК-5.04, ТК-5.04С, ТК-5.06, ТК-5.06С, ТК-5.09, ТК-5.09С, ТК-5.11, ТК-5.11С, ТК-5.27, ТК-5.29 - ТК-5.08 |
от 1,8 до 3,3 от 2,8 до 3,6 |
|
Масса электронного блока, кг, не более - ТК-5.01, ТК-5.01С, ТК-5.01М, ТК-5.01МС, ТК-5.01П, ТК-5.01ПС, ТК-5.01ПТ, ТК-5.01ПТС, ТК-5.04, ТК-5.04С, ТК-5.06, ТК-5.06С, ТК-5.09, ТК-5.09С, ТК-5.11, ТК-5.11С, ТК-5.27, ТК-5.29 - ТК-5.08 |
0,2 0,5 |
|
Габаритные размеры электронного блока, мм, не более - ТК-5.01, ТК-5.01М, ТК-5.01П, ТК-5.01ПТ, ТК-5.04, ТК-5.06, ТК-5.09, ТК-5.11 - ТК-5.01С, ТК-5.01МС, ТК-5.01ПС, ТК-5.01ПТС, ТК-5.04С, ТК-5.06С, ТК-5.09С, ТК-5.11С, ТК-5.27, ТК-5.29 - ТК-5.08 |
185x61x36 180x70x27 165x85x35 |
|
Длина соединительного кабеля, м |
1(1) |
|
Группа исполнения в зависимости от устойчивости и прочности к воздействию температуры и влажности окружающего воздуха в диапазоне от -20 до +50 °С в соответствии с ГОСТ Р 52931-2008 |
С4 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечание: 1) по индивидуальному заказу длина соединительного кабеля может быть увеличена до 20 м, для зондов ЗПГНН, ЗВМН и ЗВМВ - до 100м, для зондов ЗПГН и ЗПГТ - до 120м | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на прибор типографским способом, а также тампопечатью (ТК-5.1, ТК-5.01М, ТК-5.01П, ТК-5.01ПТ, ТК-5.04, ТК-5.06, ТК-5.09, ТК-5.11), на лицевой наклейке (ТК-5.08), на пленочной клавиатуре (ТК-5.01С, ТК-5.01МС) на корпус электронного блока.
Комплектность
Комплектность термометров приведена в таблице 21.
Таблица 21
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Термометры контактные цифровые ТК-5 |
Обозначение модификации в соответствии с заказом |
1 шт. |
модификация в соответствии с заказом |
|
Комплект зондов |
в соответствии с заказом |
по заказу |
в соответствии с модификацией |
|
Кабель для проведения поверки и подключения к прибору датчиков температуры (термопреобразователей сопротивлений) по 4-х проводной схеме |
ТК5.29.02.010 |
1 шт. |
для термометра ТК-5.29 |
|
Кабель для проведения поверки и подключения к прибору датчиков с универсальным токовым выходом по 2-х проводной схеме |
ТК5.29.02.020 |
1 шт. |
для термометра ТК-5.29 |
|
Руководство по эксплуатации. Паспорт. |
ТК-5.00.000 РЭ ТК-5.00.001 РЭ ТК-5.08.000 РЭ ТК-5.27.000 РЭ ТК-5.29.000 РЭ |
1 экз. |
для термометров ТК-5.01, ТК-5.01М, ТК-5.01П, ТК-5.01ПТ, ТК-5.04, ТК-5.06, ТК-5.09, ТК-5.11, для термометров ТК-5.01С, ТК-5.01МС, ТК-5.01ПС, ТК-5.01ПТС, ТК-5.04С, ТК-5.06С, ТК-5.09С, ТК-5.11С для термометра ТК-5.08 для термометра ТК-5.27 для термометра ТК-5.29 |
|
Комплект принадлежностей |
- |
1 шт. |
- |
Сведения о методах измерений
приведены в разделе «Инструкция по эксплуатации» Руководства по эксплуатации (Паспорта).
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 6651-2009 Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-028-42290839-2004 Термометры контактные цифровые типа ТК-5. Технические условия.
Другие Термометры
