Счетчики газа объемные диафрагменные ГАММА G6
| Номер в ГРСИ РФ: | 41078-09 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ЗАО "Газдевайс", поселок совхоза им.Ленина |
Для измерений объема газа (природного газа по ГОСТ 5542, сжиженного газа по ГОСТ 20448 и других неагрессивных газов) в газопроводе низкого давления. Область применения - жилищно-коммунальное хозяйство.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41078-09 |
| Действует | по 28.07.2019 |
| Наименование | Счетчики газа объемные диафрагменные |
| Модель | ГАММА G6 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0ba3c7ec-8d9f-0798-3900-643b9174c270 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4213-010-45737844-09 |
| Класс СИ | 29.01.01.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 28.07.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 28.07.2019 |
| Номер сертификата | 36121 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1197 п. 05 от 28.07.201408д2 от 03.08.09 п.10 |
Производитель / Заявитель
ЗАО "Газдевайс", пос.совхоза им.Ленина; ЗАО "Газдевайс", дер.Ащерино (срок свидетельства: 01.09.2014 г.)
Россия
142717, Московская обл., Ленинский р-н, Промбаза ОАО "Стройтрансгаз". Тел. (495) 385-81-42; факс: 385-81-43, 385-81-52 www.gazdevise.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.324-2002 |
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 523 (99%) |
| Неуспешных поверок (СИ непригодно) | 6 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
41078-09: Описание типа
2014-41078-09.pdf
|
Скачать | 91.9 КБ | |
|
41078-09: Методика поверки
2022-mp41078-09.pdf
|
Скачать | 61.6 КБ |
Описание типа
Назначение
Счетчики газа объемные диафрагменные ГАММА G6 (далее счетчики) предназначены для измерений объема газа (природного газа по ГОСТ 5542-87, сжиженного газа по ГОСТ 20448-90 и других не агрессивных газов) в газопроводе низкого давления.
Описание
Счетчики состоят из корпуса, измерительного и отсчётного устройств.
Газонепроницаемый корпус изготавливается из листовой стали холодной штамповки. В корпус помещено измерительное устройство. На корпусе установлено отсчётное устройство.
Измерительное устройство состоит из камер со встроенными газонепроницаемыми мембранами, которые перемещаются за счёт разности давлений газа на входе и выходе счётчика. Мембраны изготавливаются из резино-полистироловой ткани. Возвратно- поступательное движение мембран, через кривошипный механизм преобразуется во вращательное движение, которое через магнитную муфту передаётся на механическое отсчётное устройство - сумматор барабанного типа.
Первый роликовый барабан сумматора снабжен отражающей меткой, предназначенной для автоматического снятия показаний со счётчика с помощью оптических датчиков. Второй роликовый барабан сумматора снабжен магнитом, предназначенным для автоматического снятия показаний со счётчика с помощью магнитных датчиков.
На лицевой стороне отсчётного устройства счётчика имеется гнездо для установки низкочастотного (НЧ) датчика. Датчик НЧ устанавливается на внешней стороне отсчётного устройства и представляет собой герметизированные контакты, замыкаемые магнитом, закрепленным на втором роликовом барабане сумматора. Количество выходных сигналов датчика НЧ пропорционально объёму газа, прошедшего через счётчик, информация с датчика НЧ может быть передана на вход регистратора (интегратора).
Рисунок 1 - Общий вид счетчика газа
ГАММА G6

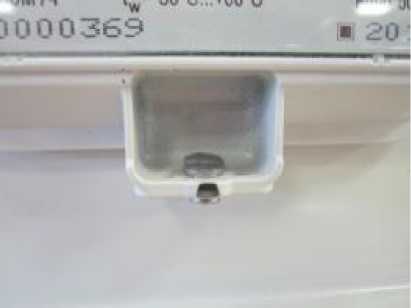

Рисунок 2 - Место пломбирования счетчика газа ГАММА G6
Технические характеристики
Таблица 1
|
Наименование параметра |
Значение параметра | ||
|
Максимальный расход Qмакс, м3/ч |
10 | ||
|
Номинальный расход Qhom, м3/ч |
6 | ||
|
Минимальный расход Qmuh, м3/ч |
0,06 | ||
|
Пределы допускаемой относительной погрешности в диапазоне расходов при температуре +20 °С, (%): Qмин < Q < 0,^ном 0,^ном < Q < Qмакс |
± 3 ± 1,5 | ||
|
Изменение относительной погрешности, вызванное отклонением температуры измеряемого газа от нормальной, при изменении температуры на 1 °С не превышает, (%) |
±0,45 | ||
|
Порог чувствительности, м3/ч, не более |
0,012 | ||
|
Максимальное избыточное давление, кПа |
50 | ||
|
Максимальное рабочее давление, Па |
5000 | ||
|
Потеря давления, Па, при Qмакс, не более |
250 | ||
|
Циклический объем, дм3 |
2 | ||
|
Емкость отсчетного устройства, м3 |
99999,999 | ||
|
Цена деления младшего разряда отсчетного устройства, м3 |
0,001 (1 дм3) | ||
|
Диапазон температуры окружающей среды, °С |
- 40...+ 60 | ||
|
Диапазон температуры рабочей среды, °С |
- 30.+ 60 | ||
|
Габаритные размеры счетчика (Д х В х Ш), мм |
325х267х177 | ||
|
Расстояние между осями штуцеров, мм |
* 250 ± 0,5 | ||
|
Диаметр условного прохода, мм |
20 |
25 |
* 32 |
|
Параметры резьбы входного и выходного штуцеров, дюйм |
G 1” |
G 11/4” |
G 13/4” * |
|
Масса, кг. не более |
3,0± 0,15 | ||
|
Срок службы, лет |
20 | ||
*

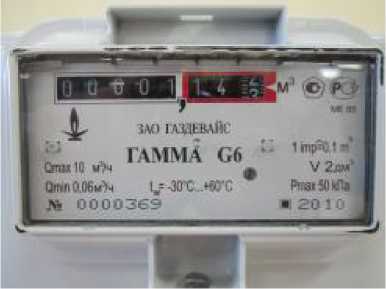

Рисунок 3 - Табличка счетчика газа
ГАММА G6
Счётчики комплектуются переходными патрубками на присоединительные размеры по отдельному заказу.
Знак утверждения типа
наносится на наносится на лицевую панель счетчика и на титульный лист паспорта методом печати.
Комплектность
В комплект поставки входят:
- счётчик газа;
- паспорт;
- заглушка (2 шт.);
- индивидуальная упаковка;
- комплект монтажных частей (по отдельному заказу);
- датчик НЧ (по отдельному заказу).
Поверка
осуществляется по ГОСТ 8.324-2002 «ГСИ Счётчики газа. Методика поверки».
Основное средство поверки - поверочная установка с погрешностью ±0,5%.
Сведения о методах измерений
Методика измерений изложена в руководстве по эксплуатации ГЮНК.407260.010 РЭ.
Нормативные документы
ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
DIN EN 1359-2007 «Счетчики газовые. Газовые счетчики мембранного типа».
ТУ 4213-010-45737844-09 "Счетчик газа объёмный диафрагменный ГАММА G6. Технические условия".
Рекомендации к применению
- при выполнении торговых и товарообменных операций.
Другие Счетчики газа
