Измерители радиационного фона ИРТ-М

Назначение

Измерители радиационного фона ИРТ-М (далее - ИРТ-М) предназначены для измерений мощности амбиентного эквивалента дозы (далее - МАЭД) гамма-излучения.

Описание

Принцип работы ИРТ-М основан на преобразовании счетчиками Гейгера-Мюллера энергии ионизирующих излучений в электрические импульсы.

В металлическом корпусе располагаются: газоразрядные счетчики Гейгера-Мюллера разных типов, цифровой датчик температуры, высоковольтный преобразователь напряжения, процессор. Для крепления ИРТ-М используется кронштейн. В состав исполнений 02, 03 входят дополнительные конструктивные элементы для автоматического включения/выключения подогрева ИРТ-М. Наличие подогрева указывается маркировкой «ВНУТРЕННИЙ ПОДОГРЕВ».

ИРТ-М имеют возможность индикации результатов измерений на внешнем цифровом табло и передачи данных в информационные каналы связи и обеспечивают доступ к обработанной информации по линиям связи, организованным на базе интерфейса RS-485.

ИРТ-М выпускаются в четырех исполнениях (основное исполнение, исполнения: 01, 02, 03), различающихся диапазонами измерений и рабочими условиями эксплуатации.

Основное исполнение:

Исполнение 01:

Исполнение 02:

Исполнение 03:

состоит из одного чувствительного канала регистрации МАЭД, эксплуатируется в диапазоне температур от минус 40 до 50 °С.

имеет дополнительный грубый канал регистрации МАЭД, эксплуатируется в диапазоне температур от минус 40 до 50 °С.

состоит из одного чувствительного канала регистрации МАЭД, эксплуатируется в диапазоне температур от минус 60 до 50 °С. Снабжен встроенной автоматической схемой подогрева.

имеет дополнительный грубый канал регистрации МАЭД, эксплуатируется в диапазоне температур от минус 60 до 50 °С. Снабжен встроенной автоматической схемой подогрева.

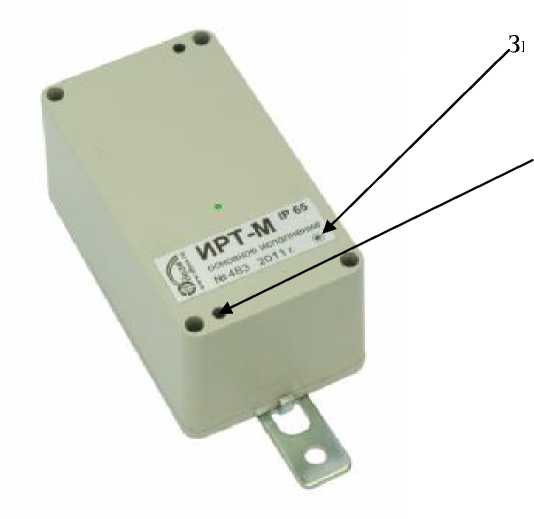

Внешний вид ИРТ-М, места пломбировки и размещения знака утверждения типа приведены на рисунке 1.

нак утверждения типа

Место пломбирования

Рисунок 1 - Внешний вид, места пломбировки и размещения знака утверждения типа ИРТ-М.

Программное обеспечение

Программное обеспечение (ПО) ИРТ-М состоит из встроенного и автономного технологического ПО:

- встроенное ПО записано в постоянное запоминающее устройство ИРТ-М и предназначено для приема, обработки и выдачи индикации результатов измерений на внешнее цифровое табло, передачи данных в информационные каналы связи;

- автономное технологическое ПО «TSR-ИРТ-М» устанавливается на ПЭВМ для считывания текущей измерительной информации с ИРТ-М и записи калибровочных коэффициентов.

Идентификационные данные ПО приведены в таблице 1. Таблица 1 - Идентификационные данные ПО
