Преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО
| Номер в ГРСИ РФ: | 41201-09 |
|---|---|
| Производитель / заявитель: | ОАО "НПП "Эталон", г.Омск |
Для проведения поверочных работ в диапазоне температур 600...1800 °С по ГОСТ Р 52314-2005 на воздухе или в нейтральной среде в лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41201-09 |
| Действует | по 02.10.2029 |
| Наименование | Преобразователи термоэлектрические платинородий-платинородиевые эталонные |
| Модель | ПРО |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 977a40ca-c360-cd16-5fc6-e111864ec7f8 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ ДДШ 2.821.027 ТУ |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 12.11.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 12.11.2019 |
| Номер сертификата | 36008 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1809 п. 07 от 12.11.201408д2 от 03.08.09 п.137 |
Производитель / Заявитель
Открытое акционерное общество «Научно-производственное предприятие «Эталон» (ОАО «НПП «Эталон»), г. Омск.
Россия
644009, ул.Лермонтова, 175, тел. (381-2) 33 8400, факс 33 7882, E-mail: fgup@omsketalon.ru, etalon@omskelecom.ru
Поверка
| Методика поверки / информация о поверке | МИ 1746-87 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 529 (98%) |
| Неуспешных поверок (СИ непригодно) | 10 (2 %) |
| Актуальность информации | 24.12.2025 |
Поверители
Скачать
|
41201-09: Описание типа
2025-41201-09.pdf
|
Скачать | 462.9 КБ | |
|
41201-09: Методика поверки
2025-mp41201-09.pdf
|
Скачать | 7.8 MБ |
Описание типа
Назначение
Преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (далее-термопреобразователи) предназначены для передачи единицы температуры при проведении поверки или калибровки в диапазоне температуры от плюс 600 °С до плюс 1800 °С в воздушной или нейтральной среде в лабораторных условиях.
Термопреобразователи являются рабочими эталонами 1, 2 и 3-го разрядов
в соответствии с Государственной поверочной схемой для средств измерений температуры (Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712, часть 2).
Описание
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его горячим спаем и свободными концами.
Термопреобразователи состоят из чувствительного элемента, помещённого в защитную армирующую трубку, и металлического цангового зажима. Чувствительный элемент - термопара, состоящая из двух термоэлектродов на одном конце соединенных гальваническим способом, образующих горячий спай, на другом конце находятся холодные концы. Положительный термоэлектрод выполнен из платинородиевого сплава ПР-30, отрицательный - из платинородиевого сплава ПР-6. Защитная армирующая трубка может быть корундовой или сапфировой. Цанговый зажим предназначен для надёжного крепления защитной армирующей трубки с холодными концами, помещёнными во фторопластовую изоляцию.
В зависимости от конструкции термопреобразователи имеют четыре исполнения.
Общий вид термопреобразователя приведен на рисунке 1.
Заводской номер наносится на цанговый зажим термопреобразователя в цифровом формате методом гравировки, в виде арабских цифр, место нанесения приведено на рисунке 2. Также на цанговый зажим методом гравировки наносится год изготовления, логотип производителя, сокращённое обозначение термопреобразователя и знак утверждения типа.
Нанесение знака поверки на конструкцию термопреобразователи не предусмотрено.
Пломбирование термопреобразователей не предусмотрено.
Место нанесения заводского номера, знака утверждения типа, года изготовления, логотипа организации, сокращённого обозначения

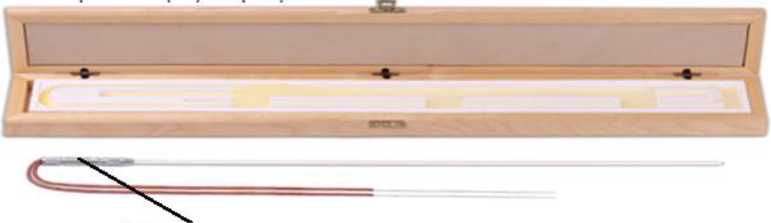

Рисунок 1 - Общий вид термопреобразователя

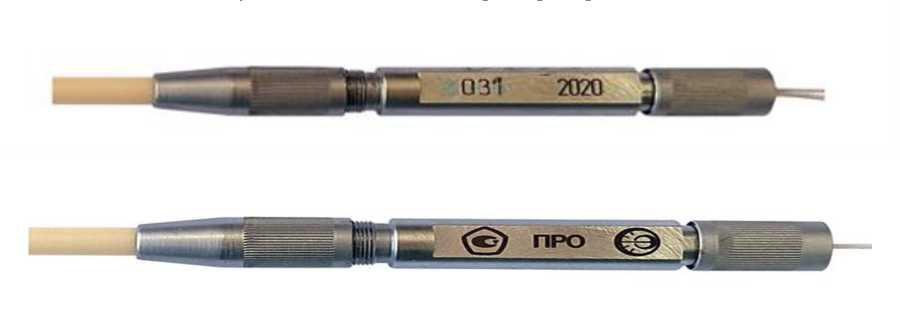

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Технические характеристики
|
Таблица 1 - Метрологические характеристики | |||
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Диапазон измерений температуры, °C |
от +600 до +1800 | ||
|
Разряд согласно Государственной поверочной схеме |
1, 2, 3 | ||
|
Классификация по ГОСТ Р 523142005 |
ПРО | ||
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 для диапазона измерений температуры, °С |
Рабочий эталон 1-го разряда |
Рабочий эталон 2-го разряда |
Рабочий эталон 3-го разряда |
|
от ±0,5 до ±2,0 |
от ±0,8 до ±4,0 |
от ±1,2 до ±6,0 | |
Продолжение таблицы 1
|
1 |
2 | ||
|
Доверительные границы абсолютной погрешности при доверительной вероятности 0,95 при температуре реперных точек, °С: t=+660,323 °С t=+1084,62 °С t=+1554,8 °С t=+1768,2 °С |
Рабочий эталон 1-го разряда |
Рабочий эталон 2-го разряда |
Рабочий эталон 3-го разряда |
|
±0,5 ±0,7 ±1,4 ±2,0 |
±0,8 ±1,4 ±2,7 ±4,0 |
±1,2 ±1,9 ±4,0 ±6,0 | |
|
Значения ТЭДС в реперных точках, мкВ: - затвердевание алюминия - затвердевание меди - плавления палладия - плавления платины |
2167+11 5630+26 10735+45 13224±51 | ||
|
Расхождение значений ТЭДС (неоднородность) на глубине погружения 250 и 300 мм при температуре (1450+20) °С, мкВ, не более: при первичной поверке при периодической поверке |
Рабочий эталон 1-го разряда |
Рабочий эталон 2-го разряда |
Рабочий эталон 3-го разряда |
|
+8 +8 |
+8 +15 |
+8 +20 | |
|
Нестабильность в реперной точке меди при первичной поверке после отжига при температуре (1450+20) °С в течение 1 ч, мкВ, не более |
Рабочий эталон 1-го разряда |
Рабочий эталон 2-го разряда |
Рабочий эталон 3-го разряда |
|
+4 |
+6 |
+8 | |
|
Нестабильность в реперной точке меди за интервал между поверками, мкВ, не более |
+5 |
+8 |
+10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Длина рабочей части, мм |
465+5 |
|
Диаметр рабочей части, мм, не более |
4,7 |
|
Масса, кг |
от 0,063 до 0,084 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
20+10 от 30 до 80 от 84 до 106 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы при t =+1600 °С в течение 80 ч, не менее |
0,9 |
|
Средний срок службы, лет |
6 |
Знак утверждения типа
наносится на эксплуатационную документацию типографским способом и на цанговый зажим термопреобразователя методом гравировки, приведен на рисунке 2.
Комплектность
Таблица 4 - Комплектность термопреобразователя
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический платинородий-платинородиевый эталонный |
ПРО |
1 шт. |
|
Трубка армирующая запасная |
- |
1 шт. |
|
Пробирка стеклянная |
- |
2 шт. |
|
Паспорт |
ДДШ 2.821.027 ПС |
1экз. |
|
Футляр |
- |
1 шт. |
Сведения о методах измерений
приведены в паспорте ДДШ 2.821.027 ПС в разделе 7 «Сведения о методиках (методах) измерений».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 (часть 2);
ГОСТ Р 52314-2005 «Преобразователи термоэлектрические
платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования»;
ДДШ 2.821.027 ТУ «Преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО. Технические условия».
