Термометры сопротивления ТС и ТСР
| Номер в ГРСИ РФ: | 41202-09 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО НПП "Системы контроля", г.Пермь |
|
41202-09: Описание типа
2024-41202-09.pdf
|
Скачать | 128.4 КБ |
ТС для измерения жидких, газообразных сред и твердых тел в различных отраслях промышленности, а TCP для измерения температуры узлов и агрегатов судов, например: подшипников, корпусов силовых приводов, смазочного масла, продувочного воздуха, охлаждающей жидкости, топлива, забортной воды, воздухав судовых помещениях и холодильных камерах и др.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41202-09 |
| Действует | по 19.04.2029 |
| Наименование | Термометры сопротивления |
| Модель | ТС и ТСР |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e8eb5c91-46b3-9f55-6fb0-6b11ff26488b |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-011-12023213-2009 |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 12.11.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 12.11.2019 |
| Номер сертификата | 36009 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1809 п. 04 от 12.11.201408д2 от 03.08.09 п.138 |
Производитель / Заявитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Системы контроля» (ООО НПП «Системы контроля»), г. Пермь
Россия
614031, ул.Докучаева, 31Б, тел.(3422) 13-99-49, www.termodat.ru (614031, ул.Костычева, 42.А, тел.13-94-23, 13-89-45, 13-93-98, факс 13-96-58 (ул.Данщина, 19), E-mail: mail@termodat.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.624-2006 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
38729
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 38436 (99%) |
| Неуспешных поверок (СИ непригодно) | 293 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
41202-09: Описание типа
2024-41202-09.pdf
|
Скачать | 128.4 КБ |
Описание типа
Назначение
Термометры сопротивления ТС и TCP (далее - термометры) предназначены для измерений температуры жидких, газообразных сред и твердых тел в различных отраслях промышленности.
Описание
Принцип действия термометров сопротивления основан на свойстве платины (меди) изменять электрическое сопротивление с изменением температуры. Основной частью термометра является чувствительный элемент из платиновой или медной проволоки. Чувствительный элемент помещен в защитный корпус из нержавеющей стали и соединяется при помощи выводов с герметичной клеммной головкой, закрепленной на защитном корпусе, или же выводные проводники выведены через уплотнение в наружной части защитного корпуса. Термометры сопротивления ТС предназначены для измерений температуры жидких, газообразных сред и твердых тел в различных отраслях промышленности. Термометры сопротивления TCP предназначены для измерений температуры узлов и агрегатов судов, например: подшипников, корпусов силовых приводов, смазочного масла, продувочного воздуха, охлаждающей жидкости, топлива, забортной воды, воздуха в судовых помещениях и холодильных камерах и др.
Термометры сопротивления имеют 31 модификацию отличающиеся конструктивным оформлением, номинальной статической характеристикой, диапазоном измеряемой температуры и условиями эксплуатации.

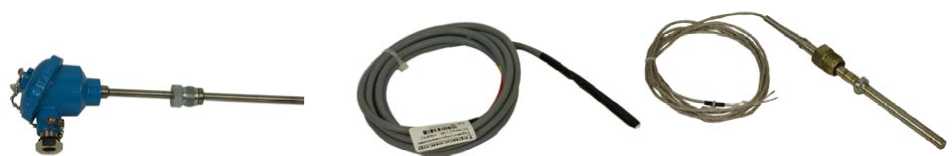

Рисунок 1 - Виды термометров
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 1-3.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||
|
Модификации |
ТС711А, ТСР711А (ТС711В, ТСР711В) |
ТС713А, ТСР713А (ТС713В, ТСР713В) |
ТС716А, ТСР716А (ТС716В, ТСР716В) |
|
1 |
2 |
3 |
4 |
|
Диапазон измерений температуры, °С* |
от - 50 до + 120; от - 50 до + 150; (от - 50 до + 130; от - 50 до +150) |
от - 50 до +120; от - 50 до 140; от - 50 до +150; (от - 50 до +200; от - 50 до + 300; от - 50 до + 350; от - 50 до + 500) |
от - 70 до + 500; (от - 70 до + 200; от - 70 до + 300; от - 70 до +500; от - 100 до + 500) |
|
Номинальная статическая характеристика (НСХ) |
Pt 100, Pt 500, Pt 1000, 50П, 100П, 50М, 100М | ||
|
1 |
2 |
3 |
4 |
|
Номинальное сопротивление термометров при 0 °С, Ом |
50, 100, 500, 1000 | ||
|
Температурный коэффициент сопротивления а, °С-1 для Pt 100, Pt 500, Pt 1000 для 50П, 100П для 50М, 100М |
0,00385 0,00391 0,00428 | ||
|
Класс допуска |
В, С | ||
|
Пределы допускаемой абсолютной погрешности, °С класс В класс С |
±(0,3 + 0,005-|t|) ±(0,6 + 0,01*|t|) | ||
|
Рекомендуемый измерительный ток, мА для термометров с сопротивлением при 0 °С: 50 Ом, 100 Ом 500 Ом, 1000 Ом |
1 0,3 | ||
|
Время термической реакции t0,5, с (в воде 0,5 м/с) ТС ТСР |
20 50 | ||
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная | ||
|
Степень защиты от воды и пыли ТС ТСР |
IPX5 IP67 | ||
|
Габаритные размеры, мм, не более - длина погружаемой части - ддиаметр погружаемой части |
50; 100; 150; 200; 250 6 |
60; 80; 100; 150; 200; 250 6 |
30; 60; 80; 100; 150; 200; 250 6 |
|
Масса, кг, не более |
0,6 | ||
|
Материал защитной арматуры |
12Х18Н10Е | ||
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, оС - диапазон относительной влажности окружающего воздуха, % |
от - 40 до + 70 ( для ТС); от - 50 до + 85 ( для ТСР) 0 - 100 | ||
|
Средний срок службы, лет, не менее |
7 | ||
Примечание:*Диапазон измерений термометров с НСХ 50М, 100М - от минус 50 до 200 °С.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |||
|
Модификации |
ТС718, ТСР718 |
ТС719, ТСР719 |
ТС723А, ТСР723А (ТС723В, ТСР723В) |
ТС726А, ТСР726А (ТС726В, ТСР726В) |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений температуры, °С* |
от - 50 до +120; от - 50 до + 150 |
от - 70 до +200; от - 70 до + 300; от - 70 до + 500; от - 100 до + 500 |
от - 50 до + 200 |
от - 50 до + 200; от - 70 до + 500; от - 100 до + 500 |
|
Номинальная статическая характеристика (НСХ) |
Pt 100, Pt 500, Pt 1000, 50П, 100П, 50М, 100М | |||
|
Номинальное сопротивление термометров при 0 °С, Ом |
50, 100, 500, 1000 | |||
|
Температурный коэффициент сопротивления а, °С-1 для Pt100, Pt500, P 1000 для 50П, 100П для 50М, 100М |
0,00385 0,00391 0,00428 | |||
|
Класс допуска |
В, С | |||
|
Пределы допускаемой абсолютной погрешности, °C класс В класс С |
±(0,3 + 0,005-|t|) ±(0,6 + 0,01’|t|) | |||
|
Рекомендуемый измерительный ток, мА для термометров с сопротивлением при 0 °C: 50 Ом, 100 Ом 500 Ом, 1000 Ом |
1 0,3 | |||
|
Время термической реакции t0,5, с (в воде 0,5 м/с) ТС ТСР |
20 50 | |||
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная | |||
|
Степень защиты от воды и пыли ТС ТСР |
IPX5 IP67 | |||
|
1 |
2 |
3 |
4 |
5 |
|
Габаритные размеры, мм, не более - длина погружаемой части -ддиаметр погружаемой части |
50; 100; 150; 200; 250 6 |
30; 60; 80; 100; 150; 200; 250 6 |
150; 200; 250; 300; 400; 500; 600; 700; 800; 900; 1000; 1500 10 | |
|
Масса, кг, не более |
0,8 |
1,0 |
0,8 - 3 | |
|
Материал защитной арматуры |
12Х18Н10Е | |||
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, оС |
от - 40 до + 70 ( для ТС); от - 50 до + 85 (для ТСР) | |||
|
- диапазон относительной влажности окружающего воздуха, % |
0 - 100 | |||
|
Средний срок службы, лет, не менее |
7 | |||
Примечание:*Диапазон измерений термометров с НСХ 50М, 100М - от минус 50 до 200 °С.
Таблица 3
|
Наименование характеристики |
Значение характеристики | |||
|
Модификации |
ТС728, ТСР728 |
ТС729, ТСР729 |
ТС731 |
ТС742, ТСР742 |
|
1 |
2 |
3 |
4 |
5 |
|
Диапазон измерений температуры, °С* |
от - 100 до + 200; от - 50 до + 200; от - 70 до + 500; от - 100 до + 500 |
от - 50 до + 200; от - 100 до + 200 |
от - 50 до + 200; от - 50 до + 250; от - 100 до + 200 | |
|
Номинальная статическая характеристика (НСХ) |
Pt100, Pt500, Pt1000, 50П, 100П, 50М, 100М | |||
|
Номинальное сопротивление термометров при 0 °С, Ом |
50, 100, 500, 1000 | |||
|
Температурный коэффициент сопротивления а, °C’1 для Pt100, Pt500, Pt1000 для 50П, 100П для 50М, 100М |
0,00385 0,00391 0,00428 | |||
|
Класс допуска |
В, С | |||
|
Пределы допускаемой абсолютной погрешности, °C класс В класс С |
±(0,3 + 0,005-|t|) ±(0,6 + 0,01-|t|) | |||
|
1 |
2 |
3 |
4 |
5 |
|
Рекомендуемый измерительный ток, мА для термометров с сопротивление при 0 °С: 50 Ом, 100 Ом 500 Ом, 1000 Ом |
1 0,3 | |||
|
Время термической реакции t0,5, с (в воде 0,5 м/с) ’ ТС ТСР |
20 50 | |||
|
Схема внутренних соединений |
2-х, 3-х, 4-х проводная | |||
|
Степень защиты от воды и пыли ТС ТСР |
IPX5 IP67 | |||
|
Габаритные размеры, мм, не более - длина погружаемой части - ддиаметр погружаемой части - Д X Ш X Т |
150; 200; 250; 300; 400; 500; 600; 700; 800; 900; 1000; 1500 10 |
120 3 |
14 x 19 x 3 | |
|
Масса, кг, не более |
1,0 - 3,2 |
0,3 |
0,8 | |
|
Материал защитной арматуры |
12Х18Н10Е | |||
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, оС - диапазон относительной влажности окружающего воздуха, % |
от - 40 до + 70 (для ТС); от - 50 до + 85 (для ТСР) 0 - 100 | |||
|
Средний срок службы, лет, не менее |
7 | |||
Примечание:*Диапазон измерений термометров с НСХ 50М, 100М - от - 100 до + 200 °С.
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографическим способом и на корпус термометра в виде наклейки.
Комплектность
Таблица 4
|
Наименование |
Количество |
|
Термометр сопротивления |
1 шт. |
|
Паспорт |
1 экз. |
Поверка
осуществляется по документу ГОСТ 8.461-2009 ГСИ. Термометры сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
- Термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда;
- Термостат нулевой ТН-1М, неравномерность температуры в рабочем объеме термостата ±0,01 °С;
- Термостат регулируемый ТР-1М, диапазон воспроизводимой температуры от 40 до 300 °С нестабильность поддержания температуры ±0,05 °С, перепад температуры по вертикали не более 0,3 °С;
- Калибратор температуры АТС 650, диапазон воспроизводимой температуры от 10 до 650 °С, нестабильность поддержания температуры ±0,03 °С, перепад температуры по вертикали 0,1 °С (при 50°С), 0,3 °С (при 320°С), 0,4 °С (при 650°С);
- Преобразователь сигналов ТС и ТП «Теркон», ±[0,0002 + Е10’5^ИЗМЕР] Ом ±[0,0005 + 5 •Ю 5 -Uh3mep] мВ.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
Технические условия ТУ 4211-011-12023213-2009. Термометры сопротивления ТС и ТСР.
