Термометры сопротивления серии RTD
| Номер в ГРСИ РФ: | 41278-09 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | Фирма "Thermo Sensor GmbH", Германия |
Для измерения температуры в диапазоне -200...600 °С в различных отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41278-09 |
| Действует | по 23.09.2024 |
| Наименование | Термометры сопротивления |
| Модель | серии RTD |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d82b6112-a549-9fa5-0698-8ce56e1ba712 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2009 |
| Страна-производитель | Германия |
| Примечание | 12.11.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 12.11.2019 |
| Номер сертификата | 36233 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1802 п. 06 от 12.11.201409 от 17.09.09 п.18 |
Производитель / Заявитель
Фирма "Thermo Sensor GmbH", Германия
Германия
Siemensstrasse 36, 59199 Bonen, Germany Тел. +492383-921020 Факс +492383-9210299, E-mail: info@thermo-sensor.de
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.461-2009 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 742 (97%) |
| Неуспешных поверок (СИ непригодно) | 24 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
41278-09: Описание типа
2022-41278-09.pdf
|
Скачать | 745.5 КБ | |
|
41278-09: Методика поверки
2022-mp41278-09.pdf
|
Скачать | 62.3 КБ |
Описание типа
Назначение
Термометры сопротивления серии RTD (далее - термометры сопротивления) предназначены для измерений температуры в различных отраслях промышленности
Описание
Принцип действия термометров сопротивления основан на свойстве платины, изменять свое сопротивление с изменением температуры.
Конструктивно термометры сопротивления могут иметь обычную жесткую конструкцию или гибкую конструкцию (кабель с минеральной изоляцией), что упрощает установку по месту в сложных конфигурациях. Чувствительный элемент термометров сопротивления представляет собой спираль из платиновой проволоки, помещенную в заполненный порошком, безводной окиси магния или алюминия, керамический чехол. Чувствительный элемент, соединяется при помощи выводов с клеммной головкой, закрепленной на защитном корпусе, или же внутренние проводники выведены через уплотнение в наружной части защитного корпуса. У термометров гибкой конструкции в удлинительный кабель, при необходимости, может быть впаян специальный масляный барьер, предотвращающий проникновение масла или жидкости между изоляционным материалом и проволочными проводниками кабеля.
Термометры сопротивления производятся в модификациях RTD-VI-W-240, RTD-VII-W-242; RTD-V-W-220; RTD-IV-W-280; RTD-I-W-130; RTD-II-W-032; RTD-III-W-330; RTD-VIII-W-282, отличающиеся конструктивным исполнением, наличием или отсутствием головки, и диапазоном измеряемых температур.
Общий вид термометров сопротивления представлен на рисунке 1.
Серийные номера в виде буквенно-цифрового обозначения наносятся на информационную табличку, прикрепленную к термометру сопротивления, методом штамповки.
Конструкцией не предусмотрено нанесение знака поверки. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

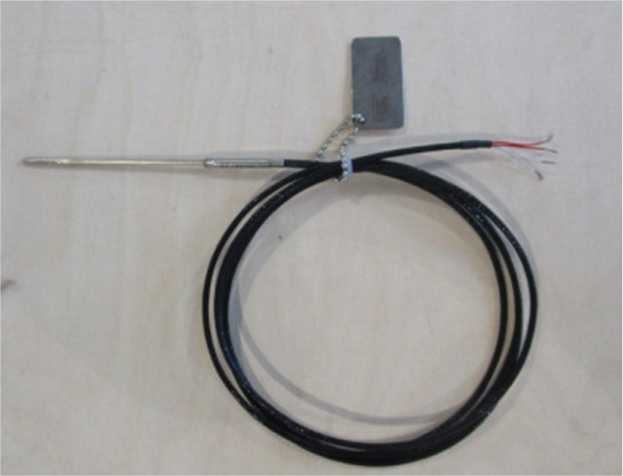

Рисунок 1 - Общий вид термометров сопротивления
Программное обеспечение
отсутствует
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °C1) |
от -50 до +250 от -50 до +450 от -200 до +600 |
|
Номинальная статистическая характеристика (НСХ) 1) по ГОСТ 6651-2009 |
Pt100; Pt1000 |
|
Класс допуска1) по ГОСТ 6651-2009 |
А; В |
|
Номинальное значение сопротивления при 0 °C1), Ом |
100;1000 |
|
Температурный коэффициент, °C-1 |
0,00385 |
|
1)- определяется при заказе | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время термической реакции t0,63, с, не более, для модификаций: - RTD-I-W-130, RTD-II-W-032, RTD-III-W-330, RTD-IV-W-280, RTD-V-W-220, RTD-VIII-W-282 - RTD-VI-W-240, RTD-VII-W-242 |
20 200 |
|
Степень защиты от воды и пыли1) |
от IP54 до IP67 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Длина погружаемой части, мм, для модификаций: - RTD-VI-W-240, RTD-VII-W-242 - RTD-V-W-220, RTD-IV-W-280 - RTD-I-W-130, RTD-II-W-032, RTD-In-W-330, RTD-VIII-W-282 |
от 250 до 3000 от 250 до 5000 от 250 до 30000 |
|
Диаметр погружаемой части, мм, для модификаций: - RTD-I-W-130, RTD-II-W-032, RTD-In-W-330, RTD-IV-W-280, RTD-V-W-220, RTD-VIII-W-282 - RTD-VI-W-240, RTD-VII-W-242 |
от 1 до 12 от 3 до 50 |
|
Масса, кг, не более, для модификаций: - RTD-I-W-130, RTD-II-W-032, RTD-III-W-330, RTD-IV-W-280, RTD-V-W-220 - RTD-VI-W-240, RTD-VII-W-242 - RTD-VIII-W-282 |
от 0,1 до 5,0 от 0,25 до 10,0 от 0,25 до 15,0 |
|
Материал защитной арматуры |
Нержавеющая сталь |
|
Срок службы, лет, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от -52 до +85 95 (без конденсации) |
Знак утверждения типа
наносится на титульные листы технической и эксплуатационной документации типографским способом и на головку термометра сопротивления в виде голографической наклейки
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр сопротивления |
RTD-Х-Х-ХХХ1) |
1 шт. |
|
Паспорт |
ПС |
1 экз2) |
|
1) - модификация в соответствии с заказом 2)- поставляется один экземпляр паспорта на партию из 1-го или более единиц средств измерений, поставляемых на один адрес. | ||
Сведения о методах измерений
приведены в разделе 2 «Устройство и модификации термометров сопротивления» паспорта.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические условия и методы испытаний
Стандарт предприятия фирмы «Thermo Sensor GmbH», Германия
