Установки поверочные средств измерений напряженности электрического поля П1-21
| Номер в ГРСИ РФ: | 41399-11 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Циклон-Прибор", г.Фрязино |
Для воспроизведения напряженности электрического поля. Применяется для поверки и калибровки измерителей напряженности электрического поля в диапазоне частот 5 Гц...400 кГц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 41399-11 | ||||||||||||
| Наименование | Установки поверочные средств измерений напряженности электрического поля | ||||||||||||
| Модель | П1-21 | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | dfb049c9-66ab-6667-6785-12effbbe9d41 | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2011 | ||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 44094 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 5264 от 10.10.11 п.17 |
Производитель / Заявитель
ЗАО "НПП "Циклон-Прибор", РОССИЯ, г.Фрязино
Россия
141190, Московская обл., Заводской пр-д, д.4, Тел/факс: (495) 795-21-03, www.ciklon-pribor.ru, E-mail: pribor@ciklon.ru
Поверка
| Методика поверки / информация о поверке | ЦКЛМ.411723.001 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 35 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
41399-11: Описание типа
2011-41399-11.pdf
|
Скачать | 105.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установки поверочные средств измерений напряженности электрического поля П1-21 предназначены для воспроизведения однородного переменного электрического поля в диапазоне частот от 5 Гц до 400 кГц.
Описание
Принцип действия установок поверочных средств измерений напряженности электрического поля П1-21 основан на явлении образования однородного переменного электрического поля в пространстве между двумя параллельными пластинами плоского несимметричного конденсатора, к которым приложено напряжение.
Переменное напряжение на вход установки поверочной средств измерений напряженности электрического поля П1-21 подается от внешнего генератора.
Установка поверочная средств измерений напряженности электрического поля П1-21 оформлена в виде стойки напольного исполнения и состоит из экранированного конденсатора с встроенным преобразователем поля емкостного типа, отсчетного устройства, которое предназначено для индикации среднеквадратического значения напряженности электрического поля, компаратора электрического поля, внешнего блока питания +12 В, координатного устройства. Передняя часть стойки закрыта прозрачными диэлектрическими панелями, исключающими доступ к токоведущим частям установки поверочной средств измерений напряженности электрического поля П1-21.
Конденсатор выполнен в виде двух квадратных металлических пластин размером 1000х1000 мм, закрепленных на диэлектрическом каркасе параллельно на расстоянии 500 мм.
Отсчетное устройство подключается при помощи кабеля к преобразователю поля емкостного типа и выводит на устройство индикации среднеквадратическое значение напряженности электрического поля и частоту напряжения, подаваемого на конденсатор.
Компаратор электрического поля обеспечивает поверку установки методом компари-рования.
Поверяемые средства измерений напряженности электрического поля позиционируются в установке с помощью координатного устройства.
Конденсатор
Место нанесения знака утверждения типа
Преобразователь поля емкостного типа
Координатное устройство
Отсчетное устройство

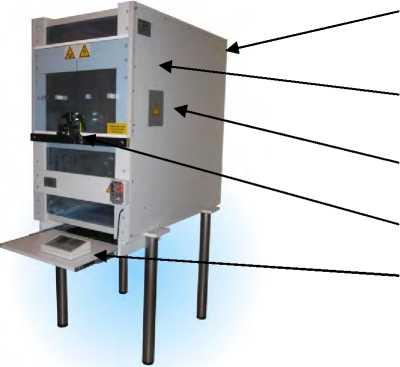

Рисунок 1 - Общий вид установки поверочной средств измерений напряженности электрического поля П1-21
Технические характеристики
|
Наименование параметра |
Значение |
|
Рабочий диапазон частот, кГц: |
от 0,005 до 400 |
|
Диапазон воспроизводимых значений напряженности электрического поля, В/м, на частотах: - от 0,005 до 0,020 кГц - от 0,020 до 100 кГц - от 100 до 400 кГц |
от 0,5 до 400 от 0,5 до 2000 от 0,5 до 40 |
|
Пределы допускаемой относительной погрешности воспроизводимых значений напряженности электрического поля, % |
± 5 |
|
Г абаритные размеры установки, мм, не более |
700х1100х1800 |
|
Масса установки, кг, не более |
40 |
|
Рабочие условия применения: Температура окружающего воздуха, °С Относительная влажность воздуха, % Атмосферное давление, кПа (мм рт. ст.) |
от 10 до 35 от 30 до 80 от 84 до 106,7 (от 630 до 800) |
|
Напряжение питания установки, В |
220±4,4 |
|
Частота питающей сети, Гц |
50±0,5 |
|
Потребляемая установкой мощность, В^А, не более |
10 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Средняя наработка на отказ, ч, не менее |
5000 |

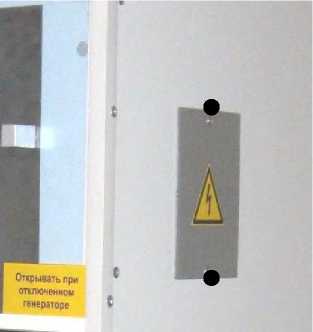

Рисунок 2 - Конденсатор
® - места пломбирования
от несанкционированного доступа

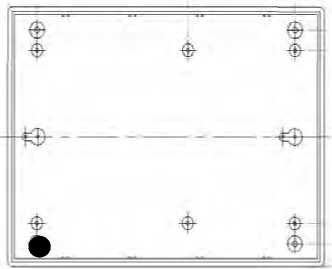

Рисунок 3 - Корпус отсчетного устройства, вид снизу ® - место пломбирования от несанкционированного доступа
Знак утверждения типа
Знак утверждения типа наносится на планку фирменную, установленную на конденсаторе, лицевую панель отсчетного устройства методом тампопечати и на титульный лист паспорта ЦКЛМ.411723.002 ПС типографским способом.
Комплектность
|
Наименование |
Обозначение |
Количество |
|
Конденсатор |
ЦКЛМ.411512.001 |
1 |
|
Отсчетное устройство |
ЦКЛМ.411251.004 |
1 |
|
Компаратор электрического поля П3-60ПЭ/2 |
ЦКЛМ. 411629.002 |
1 |
|
Блок питания |
БПС-А 12-0,35 |
1 |
|
Координатное устройство |
- |
1 |
|
Паспорт |
ЦКЛМ. 411723.001.ПС |
1 |
|
Методика поверки |
ЦКЛМ. 411723.001.МП |
1 |
Поверка
осуществляется по документу «Установка поверочная средств измерений напряженности электрического поля П1-21. Методика поверки» ЦКЛМ.411723.001 МП, утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 15 марта 2011г.
Основные средства поверки:
Государственный первичный эталон единицы напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц, ГЭТ 45-94 (So=O,5-1O’2; 6о= 1,5-10’2).
Государственный специальный эталон единицы напряженности электрического поля в диапазоне частот 0-20 кГц, ГЭТ 158-96 (S0=0,3-10’2; 00= 2,6-10’2).
Рабочий эталон единицы напряженности электрического поля в диапазоне частот от 0,5 Гц до 30 МГц РЭНЭП 05Г/30М (диапазон частот - от 0,5 Гц до 30 МГц; диапазон воспроизведения напряженности электрического поля от 0,1 до 1500 В/м в диапазоне частот от 0,5 Гц до 100 кГц и от 0,1 до 20 В/м в диапазоне частот от 100 кГц до 30 МГц; пределы допускаемой погрешности воспроизведения напряженности электрического поля - ±5 %).
Сведения о методах измерений
«Установка поверочная средств измерений напряженности электрического поля П1-21. Паспорт» ЦКЛМ.411723.001 ПС. Раздел 9 «Порядок работы».
Нормативные документы
1. ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний».
2. ГОСТ 8.560-94 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц»
3. ГОСТ 8.564-96 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0 - 20 кГц».
Рекомендации к применению
Применяется в качестве рабочего эталона напряженности электрического поля для поверки и калибровки рабочих средств измерений напряженности электрического поля.
