Счетчики газа ротационные РСГ СИГНАЛ

Номер в ГРСИ РФ: 41453-13
Категория: Счетчики газа
Производитель / заявитель: ООО ЭПО "Сигнал", г.Энгельс
Скачать
41453-13: Описание типа СИ Скачать 125.2 КБ
Заказать
Поставщик: ООО «ПКФ «Теплогаз-Центр»
Счетчики газа ротационные РСГ СИГНАЛ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения рабочего объема природного газа и других неагрессивных газов с целью его коммерческого и технологического учета Область применения - учет газа на промышленных, коммунальных предприятиях, газораспределительных пунктах и станциях. Являются взрывозащищенными изделиями и могут эксплуатироваться во взрывоопасных зонах в соответствии с параметрами их взрывозащищенности.В 2010 г. изменено Описание типа (НТК 03д3 от 29.07.10 п.354) в части диапазона измерений

Информация по Госреестру

Основные данные
Номер по Госреестру 41453-13
Наименование Счетчики газа ротационные
Модель РСГ СИГНАЛ
Класс СИ 29.01.01.01
Год регистрации 2013
Страна-производитель  Россия
Примечание 23.07.2013 утвержден вместо 41453-09
Информация о сертификате
Срок действия сертификата 23.07.2018
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 838 п. 24 от 23.07.201303д3 от 29.07.10 п.35409 от 17.09.09 п.197
Производитель / Заявитель

ООО ЭПО "Сигнал", г.Энгельс, Саратовская обл.

 Россия

413119, Саратовская обл., территория ОАО "Сигнал", Тел.: (8453) 75-04-72, Факс: 75-17-00, E-mail: office@eposign.al.ru

Поверка

Методика поверки / информация о поверке СЯМИ.407273-561 МП
Межповерочный интервал / Периодичность поверки 6 лет
Зарегистрировано поверок 7981
Найдено поверителей 103
Успешных поверок (СИ пригодно) 7924 (99%)
Неуспешных поверок (СИ непригодно) 57 (1%)
Актуальность информации 23.11.2024

Поверители

Скачать

41453-13: Описание типа СИ Скачать 125.2 КБ

Описание типа

Назначение

Счетчики газа ротационные РСГ СИГНАЛ (далее по тексту - счетчики) предназначены для измерений прошедшего через счетчики объёма природного газа по ГОСТ 5542-2014, свободного нефтяного газа по ПНСТ 360-2019, паровой фазы сжиженного углеводородного газа и других неагрессивных, чистых, сухих газов в рабочих условиях.

Описание

Принцип действия счетчиков основан на использовании кинетической энергии потока газа для вращения роторов, которые отсекают определенный объем газа и перемещают его от входа к выходу счетчика. Количество оборотов ротора пропорционально объему газа, прошедшего через счетчик.

Счетчики состоят из корпуса с измерительной камерой и двух роторов, взаимосвязанных синхронизирующей парой шестеренок, двух крышек и отсчетного устройства. Роторы движутся за счет разности давлений на входе и выходе счетчика. В отсчетном устройстве механический сумматор регистрирует объем прошедшего газа как число оборотов роторов с соответствующим весовым коэффициентом. С трубопроводом счетчик соединяется с помощью фланцев. Детали счетчика, соприкасающиеся с рабочей средой, имеют специальное антикоррозионное покрытие.

В счетчиках предусмотрены:

- штуцеры отбора давления, расположенные на корпусе счётчика, позволяющие производить измерение давления на входе и выходе счетчика. Штуцер отбора давления на входе обозначен «Рт» и служит для подключения датчика давления входящего в состав корректора объема газа.

- отверстия для установки встроенных гильз датчиков температуры. При отсутствии защитных гильз датчиков температуры отверстия закрыты резьбовыми заглушками.

Допускается установка счетчиков на горизонтальных и вертикальных трубопроводах, наличие прямого участка до и после счетчиков не требуется. Счетчики с DN от 25 до 150 мм, могут устанавливаться в любом положении относительно направления потока газа (относительно горизонтально расположенного роликового сумматора газ может двигаться по следующим направлениям: слева направо, справа налево, сверху вниз, снизу вверх).

Пример условного обозначения счетчиков:

РСГ (

Сигнал -

40

-     G10

-    1

-   PN 16

- B

Диаметр условного прохода:

DN 25             25

DN 40             40

DN 50             50

DN 80             80

DN 100            100

DN 150            150

Номинальный рабочий расход1 (типоразмер): G6                            G6

G10                            G10

G16                            G16

G25                            G25

G40                            G40

G65                            G65

G100                           G100

G160                           G160

G250                           G250

G400                           G400

G650                           G650

Вариант исполнения по погрешности измерения:

Вариант 1

от Qmin до 0,05'Qmax :                ± 1,7 %

от 0,05^Qmax до Qmax:                ± 0,75 %

Вариант 2

от Qmin до 0,05-Qmax:                 ± 2,0 %

от 0,05^Qmax до Qmax:                ± 1,0 %

Вариант 3

от (Qmin = 0,05'Qmax) до Qmax:        ± 0,75 %

1

2

3

Вариант исполнения по давлению:

PN 10      -  1 МПа (10 кгс/см2)

PN 16      -  1,6 МПа (16 кгс/см2)

PN 25     -2,5 МПа (25 кгс/см2)

PN 40     -4 МПа (40 кгс/см2)

PN 63      -  6,3 МПа (63 кгс/см2)

PN 100     -  10 МПа (100 кгс/см2)

Class 150   -  2 МПа (290,08 psi)

Class 300   -  5 МПа (725,20 psi)

Class 600   -  10 МПа (1450,40 psi)

PN10

PN16

PN25

PN40

PN63

PN100

Class 150

Class 300

Class 600

Вариант исполнения по внешнему виду и B - Базовое

S - Silver

G - Gray

габаритам

B S G

1 Номинальный рабочий расход составляет 60 % от максимального расхода Qmax

Для работы с корректорами на счетчиках предусмотрена установка следующих типов датчиков:

- низкочастотных датчиков импульсов LF и датчиков несанкционированного вмешательства НВМП ФТ;

- среднечастотных датчиков индуктивного типа MF;

- высокочастотных датчиков индуктивного типа HF;

- среднечастотных оптических датчиков;

- датчиков Cyble Sensor для дистанционной передачи информации на удаленные регистрирующие устройства.

При подключении счетчиков к корректорам или при использовании в диспетчерских системах учета газа должны использоваться оригинальные жгуты датчиков расхода (датчиков импульсов LF), поставляемые заводом-изготовителем.

Применение (изготовление) других жгутов для подключения датчиков расхода (датчиков импульсов LF) не допускается.

Общий вид счетчиков приведен на рисунке 1. Заводские номера на счетчики модификации «Silver» состоящие из арабских цифр наносятся печатным способом на специальной табличке, табличка располагается под прозрачной крышкой отсчетного устройства, для модификации «Gray» заводские номера, состоящие из арабских цифр, наносятся на шильдики методом лазерной гравировки, что обеспечивает идентификацию каждого образца счетчика, а также сохранность номера во время всего срока эксплуатации, в соответствии с рисунком 1. В счетчиках предусмотрено место нанесения знака поверки/пломбирования в соответствии с рисунками 2-6. Знак поверки наносится в виде навесной пломбы, ограничивающей доступ к узлам настройки. Конструкцией не предусмотрено нанесения знака утверждения типа.

А)

Б)

Место нанесения заводского номера

В)

Г)                                          Д)

Рисунок 1 - Общий вид счетчиков:

А) базовое исполнение; Б) исполнение Silver; В) исполнение Gray до 10,0 МПа;

Г) Gray до 1,6 МПа; Д) исполнение Gray до 4,0 МПа

I

I

Место установки пломб со знаком поверки

Место нанесения знака утверждения типа

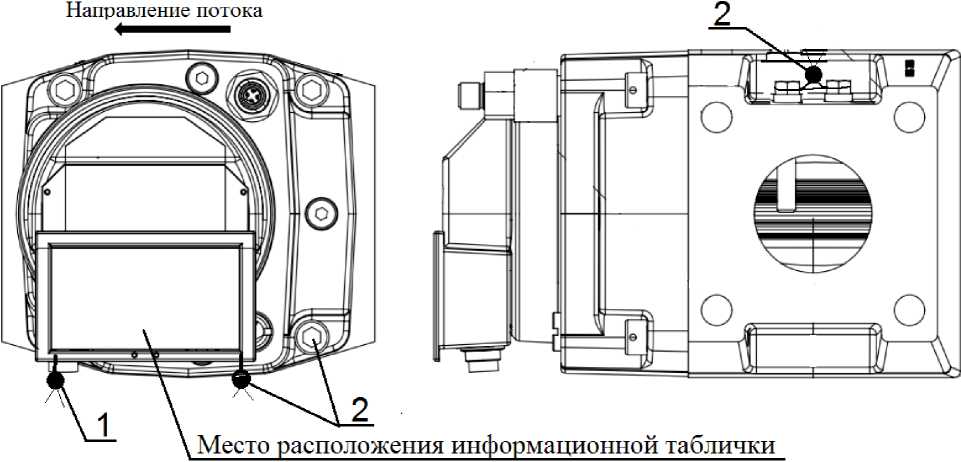

Рисунок 2 - Схема установки пломб со знаком поверки и места нанесения знака утверждения типа на счетчики базового исполнения и Silver DN50, DN80, DN100, DN150

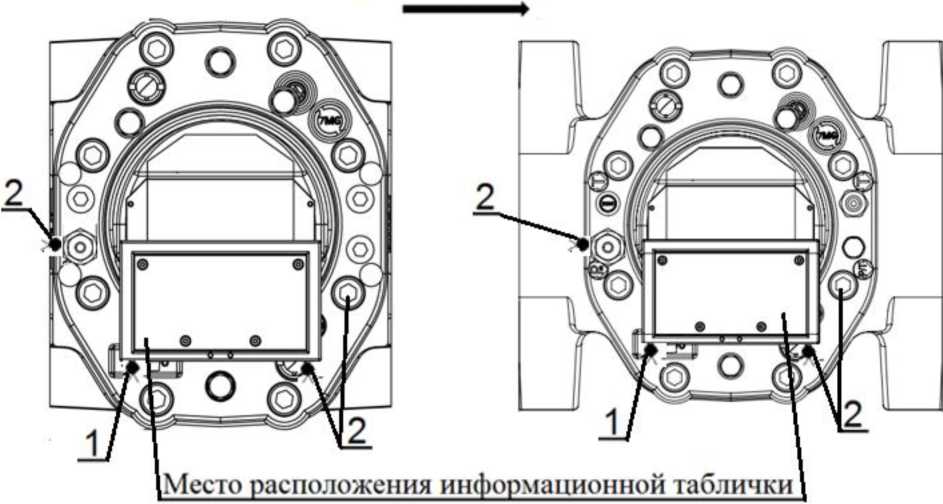

Рисунок 3 - Схема установки пломб со знаком поверки и места нанесения знака утверждения типа на счетчики базового исполнения DN25, DN40

Место установки пломб со знаком поверки

Место нанесения знака утверждения типа

Рисунок 4 - Схема установки пломб со знаком поверки и места нанесения знака утверждения типа на счетчики исполнения Gray до 1,6 МПа

Место установки пломб со знаком поверки

Место нанесения знака утверждения типа

Рисунок 5 - Схема установки пломб со знаком поверки и места нанесения знака утверждения типа на счетчики исполнения Gray до 4,0 МПа

Место установки пломб со знаком поверки

Место нанесения знака утверждения типа

Рисунок 6 - Схема установки пломб со знаком поверки и места нанесения знака утверждения типа на счетчики исполнения Gray до 10,0 МПа

Программное обеспечение

отсутствует.

Метрологические и основные технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 1-2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Модификация РСГ Сигнал-

25-G10

25-G16

40-G6

40-G10

40-G16

40-G25

40-G40

40-G65

50-G10 50-G16 50-G25

50-G40 50-G65

50-G100 50-G160

80-G25

80-G40

80-G65

80-G100

80-G160

80-G250

80-G400

100-G65 100-G100 100-G160 100-G250 100-G400 100-G650

150-G250

150-G400

150-G650

Диаметр условного прохода, Ду, мм

25

40

50

80

100

150

Диапазон измерений объемного расхода, м3/ч*

от 0,25* до 25

от 0,2* до 100

от 0,2* до 250

от 0,4* до 650

от 0,6* до 1000

от 2,6* до 1000

Порог чувствительности, м3/ч, не более

0,05

0,1

0,15

0,25

0,25

0,4

Пределы        допускаемой

относительной   погрешности

измерений объема газа, %, в диапазоне расходов: - вариант 1:

в диапазоне расходов от Qmin до 0,05^Qmax вкл.

в     диапазоне     расходов

св. 0,05^Qmax до Qmax вкл.

±1,7

±0,75

продолжение таблицы 1

- вариант 2

в  диапазоне  расходов  от

Qmin до 0,05^Qmax вКЛ.

в    диапазоне    расходов

св. 0,05^Qmax до Qmax вКЛ.

- вариант 3

в диапазоне расходов

от (Qmin=0,05Qmax) до Qmax

±2,0

±1,0

±0,75

* - возможное минимальное значение объемного расхода (по отдельному заказу), допускаются варианты счетчиков с Qmin выше указанного.

Технические характеристики

Наименование характеристики

Значение характеристики

Модификация

5СГ Сигнал-

25-G10

25-G16

40-G6

40-G10

40-G16

40-G25

40-G40

40-G65

50-G10

50-G16

50-G25

50-G40

50-G65

50-G100

50-G160

80-G25

80-G40

80-G65

80-G100

80-G160

80-G250

80-G400

100-G65 100-G100 100-G160 100-G250 100-G400 100-G650

150-G250

150-G400

150-G650

Максимальное рабочее давление (Pmax), МПа, не более 1)

от 1,2 до 10,1

Потеря давления при расходе Qmax 2), Па, не более

400

610

552

728

795

продолжение таблицы 2

Габаритные размеры ДхШхВ, мм, не более:

- исполнение: Базовое:

171x216x130

171x345x185

241x440x235

241x645x235

-

до 1,6 МПа.

- исполнение: Silver:

до 1,6 МПа; до 10 МПа.

- исполнение: Gray:

-

-

171x345x185

241x440x235

241x645x235

450x640x365

-

-

240x320x150

-

-

-

до 2 МПа;

до 4 МПа;

до 10 МПа.

-

171x270x205

171x320x205

260x405x290

260x520x290

-

-

241x320x205

260x450x290

260x695x290

-

-

273x355x260

273x405x260

375x495x405

450x610x365

Масса 3), кг, не более: - исполнение: Базовое:

6

6

15

29

43

-

до 1,6 МПа.

- исполнение: Silver:

до 1,6 МПа;

до 10 МПа.

- исполнение: Gray:

-

-

9

29

43

120

-

-

34

-

-

-

до 2 МПа;

до 4 МПа;

до 10 МПа.

-

12

14

38

48

48

-

-

11

32

51

-

-

65

73

168

168

187

Емкость           отсчётного

устройства, м3:

- исполнение Базовое и Silver»;

- исполнение Gray.

999999,999 (только Базовое)

999999,9994)

9999999,99

9999999,99

99999999,9

999999,99

999999,99 9999999,9 (G100, G160)

999999,99 (G65)

9999999,9

9999999,9

продолжение таблицы 2

Цена импульса, имп/м3:

- исполнение Базовое и Silver;

-исполнение Gray.

0,01 (только Базовое)

0,1

0,01 (G10-G40 до 1,6 МПа)

0,1

1

-

0,1

0,1

1 (G100, G160)

0,1 (G65) 1

1

Рабочие условия измерений: - температура окружающего воздуха, °С;

- атмосферное давление, кПа; - относительная влажность окружающего воздуха, %.

от -40 до +60 от 84 до 106,7

от 30 до 80

Средняя наработка на отказ, ч, не менее

100 000

Средний срок службы, лет, не менее

16

Степень защиты оболочки по ГОСТ 14254-2015

IP55

1) максимальное рабочее (избыточное) давление зависит от варианта исполнения по давлению (см. приложение А);

2) максимальное значение потери давления (при плотности газа 0,67 кг/м3), более подробные данные по типоразмерам и вариантам исполнения указаны в эксплуатационной документации на счетчик;

3) масса счетчика зависит от материала корпуса, циклического объема и варианта исполнения по давлению.

4) для счетчиков Базового исполнения с циклическим объемом 0,19 дм3 и массой до 7 кг.

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на шильдик счетчика (для базового варианта исполнения и исполнения Silver - печатным способом, для исполнения Gray - методом лазерной гравировки).

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик газа ротационный РСГ СИГНАЛ

СЯМИ. 407273-561 СП

1 шт.

Паспорт

СЯМИ. 407273-561 ПС

1 экз.

Руководство по эксплуатации*

СЯМИ. 407273-561 РЭ

1 экз.

Емкость с маслом

-

1 шт.

Жгут датчика расхода*

478 - СБ7 СП

1 шт.

Пусковой фильтр**

-

1 шт.

Датчик СуЬ1е Sensor**

-

1(2) шт.

Высокочастотный датчик HF*

-

1 шт.

Оптический датчик*

-

1 шт.

Среднечастотный датчик MF*

-

1 шт.

Фильтр ФГ с ИПД*

-

1 шт.

Штуцер PETE'S PLUG*

-

1 шт.

Комплект*

-

1 шт.

Монтажный комплект для подсоединения корректора*

СЯМИ 407229-478 Д1 СП

1 шт.

Датчик перепада давления на счетчике*

-

1 шт.

Монтажный комплект конусных переходников для монтажа счетчиков в трубопроводе*

СЯМИ 407273-561 Д14 СП

1 шт.

П р и м е ч а н и е:

* по отдельному заказу;

* * горизонтальная установка РСГ - 1 шт., вертикальная установка РСГ - 2 шт.

Сведения о методах измерений

приведены в документе «СЯМИ. 407273 - 561 РЭ «Счетчики газа ротационные РСГ СИГНАЛ».

Руководство по эксплуатации. Раздел 1 «Описание и работа»

Нормативные документы

Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»

СЯМИ. 407273 - 561 ТУ Счетчики газа ротационные РСГ СИГНАЛ. Технические условия
