Система измерений количества и показателей качества нефти сырой на ДНС-1 "Каменное" ОАО "ТНК-Нягань"
| Номер в ГРСИ РФ: | 41546-09 |
|---|---|
| Производитель / заявитель: | ООО "ТНК-Нягань", г.Нягань |
Для измерения количества и показателей качества нефти сырой, а также обработки, индикации и регистрации результатов измерений при ведении оперативного учета по Каменному лицензионному участку ОАО "ТНК-Нягань".
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 41546-09 | ||||||
| Наименование | Система измерений количества и показателей качества нефти сырой на ДНС-1 "Каменное" ОАО "ТНК-Нягань" | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ec0db836-872e-64af-d0cb-10818c91a54c | ||||||
| Испытания |
|
||||||
| Год регистрации | 2009 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация ОАО "ТНК-Нягань". |
| Класс СИ | 29.01.04 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ООО КИП "МЦЭ" (до 2010 г. "Тест-ПЭ") |
| Адрес центра | 123424, г.Москва, Волоколамское шоссе, д.88, стр.8 |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 36472 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | 09 от 17.09.09 п.294 |
Производитель / Заявитель
Открытое акционерное общество «ТНК-Нягань» (ОАО «ТНК-Нягань»), Ханты-Мансийский автономный округ, Югра, г. Няган
Россия
628183, Ханты-Мансийский автономный округ, Тюменская обл., ул.Сибирская, д.10, корп.1. Тел.: (346-72) 94-626; Факс: 94-359
Поверка
| Методика поверки / информация о поверке | МП "Тест ПЭ" |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
41546-09: Описание типа
2024-41546-09-1.pdf
|
Скачать | 578.4 КБ | |
|
41546-09: Методика поверки
2024-mp41546-09.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти сырой на ДНС-1 «Каменное» ОАО «ТНК-Нягань» (далее - СИКНС) предназначена для измерения количества и показателей качества нефти товарной и предварительно подготовленной нефти для ведения оперативного учета.
Описание
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефти с применением счетчиков-расходомеров массовых.
Измерительная информация от средств измерений массы, температуры, давления по каждой измерительной линии поступают в комплекс измерительно-вычислительный, а оттуда передается на автоматизированное рабочее место (АРМ) оператора. Каждые два часа автоматически формируются и регистрируются результаты измерений массы нефти сырой (массы брутто нефти), температуры, давления по каждой измерительной, объемной доли воды и плотности нефти в «Журнале регистрации показаний средств измерений СИКНС». Данные об остальных показателях балласта (массовая доля механических примесей и хлористых солей) определяются в лаборатории и периодически вводятся оператором в АРМ.
Объемную долю воды автоматически измеряют с помощью поточного влагомера. Массовую долю воды в нефти определяют в химико-аналитической лаборатории (ХАЛ).
СИКНС представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНС и эксплуатационными документами на ее компоненты.
В состав СИКНС входят технологическая часть и система обработки информации. В состав технологической части входят:
- измерительные линии в количестве 4 шт. (рабочие - 3 шт. и контрольно-резервная -1шт.);
- узел подключения передвижной трубопоршневой установки (далее - ТПУ);
- блок измерения показателей качества (далее - БИК).
В составе СИКНС применены следующие средства измерений утвержденных типов:
- счетчики-расходомеры массовые Micro Motion (далее - СРМ), тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (далее - рег.) № 13425-06;
- счётчики-расходомеры кориолисовые КТМ РуМАСС, рег. № 83825-21;
- датчики давления Метран-100, рег. № 22235-01, рег.№ 22235-08;
- датчики температуры 644, рег. № 39539-08;
- влагомер поточный модели L, рег.№ 56767-14, рег. № 25603-03;
- преобразователи плотности жидкости измерительные 7835, рег.№ 15644-06;
- плотномеры ПЛОТ-3М, рег.№ 20270-12;
- комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L»), рег.№ 76279-19;
- счетчик турбинный НОРД-М, рег. № 5638-02 для контроля расхода нефти через БИК;
Вспомогательные устройства и технические средства:
- термометры и манометры для местной индикации и контроля температуры и давления;
- автоматизированное рабочее место (далее - АРМ) оператора.
- пробоотборник для автоматического отбора «Стандарт-А»;
- пробоотборник для ручного отбора «Стандарт-Р»
- индикатор фазового состояния ИФС-1в-700 Н;
- запорная и регулирующая арматура с устройствами контроля протечек.
Общий вид СИКНС показан на рисунке 1.

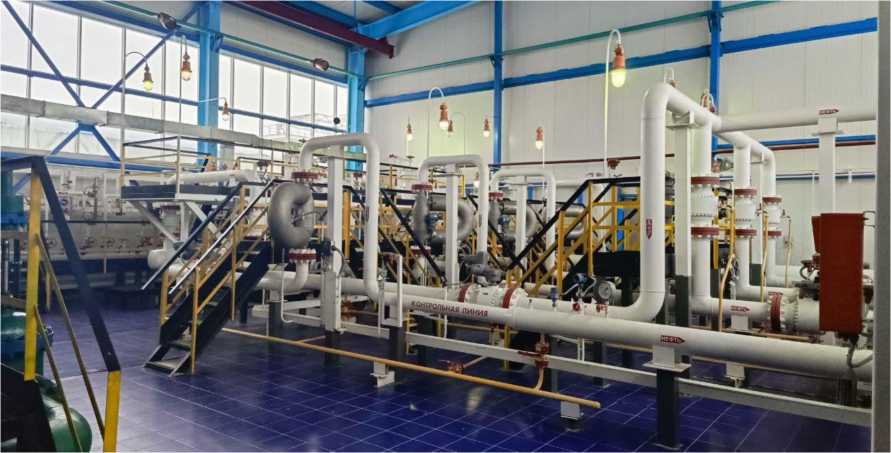

Рисунок - 1 Общий вид СИКНС
Заводской номер СИКНС № 002 указан на фирменной табличке, установленной справа от входной двери в здание узлов учета нефти и воды, методом лазерной гравировки, а также в эксплуатационной документации типографским способом. Формат нанесения заводского номера - числовой. Место нанесения заводского номера показано на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование СИКНС не предусмотрено.

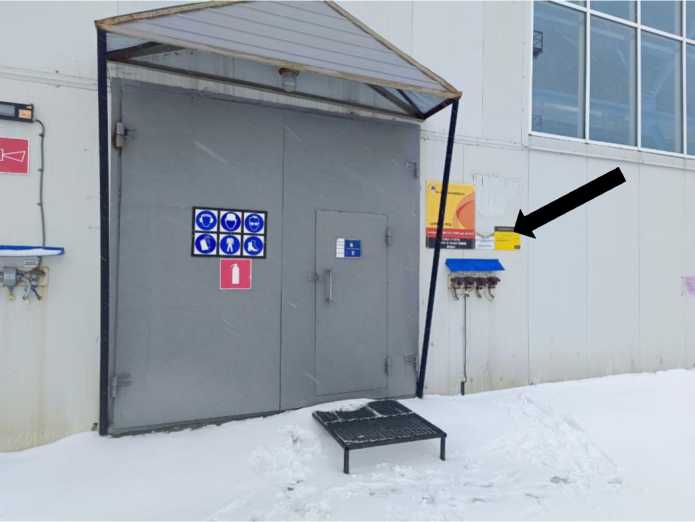

Рисунок -2 Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) СИКНС обеспечивает реализацию функций СИКНС. Метрологические характеристики СИКНС нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКНС «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Formula.o |
|
Номер версии (идентификационный номер) ПО |
1.000 |
|
Цифровой идентификатор ПО |
Е4430874 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
Технические характеристики
Метрологические и основные технические характеристики СИКНС, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3. Таблица 2 - Метрологические характеристики СИКНС______________________________
|
Наименование |
Значение |
|
Диапазон измерений расхода нефти через СИКНС, т/ч |
от 80 до 1260 |
|
Диапазон измерений расхода нефти через одну измерительную линию, т/ч |
от 80 до 420 |
Продолжение таблицы 2
|
Наименование |
Значение |
|
Предел допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Предел допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
Таблица 3 - Основные технические характеристики СИКНС
|
Наименование |
Значение | |
|
при перекачке в резервуарный парк ООО «Няганьнефть» |
при перекачке на ЦТП «Красноленинский» | |
|
Рабочая среда |
нефть товарная по ГОСТ 51858 |
нефть сырая |
|
Диапазон рабочего давления, МПа |
от 0,8 до 4,0 | |
|
Диапазон температуры рабочей среды, °C |
от 5 до 50 | |
|
Массовая доля воды, %, не более |
0,5 |
2,0 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 | |
|
Массовая доля механических примесей, %, не более |
0,01 | |
|
Содержание свободного газа в нефти |
не допускается | |
|
Диапазон плотности нефти в рабочих условиях, кг/м3 |
от 800 до 880 | |
|
Параметры электрического питания | ||
|
- напряжение, В |
220 22 | |
|
- частота, Гц |
50±1 | |
|
Условия эксплуатации: | ||
|
- температура воздуха внутри помещения, °С относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от + 10 до + 35 от 30 до 80 от 84 до 106,7 | |
|
Срок службы, лет |
6 | |
Знак утверждения типа
наносится в нижней части титульного листа инструкции по эксплуатации СИКНС типографским способом.
Комплектность
Комплектность СИКНС приведена в таблице 4.
Таблица 4 - Комплектность СИКНС
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерений количества и показателей качества сырой на ДНС-1 «Каменное» ОАО «ТНК-Нягань» |
- |
1 |
|
Инструкция по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в документе ВЯ-1788/2023 «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти сырой на ДНС-1 «Каменное» ОАО «ТНК-Нягань», аттестованной ФБУ «Тюменский ЦСМ», свидетельство об аттестации методики измерений № 1788/01.00248-2014/2023 от 06.12.2023.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
