Машины координатные измерительные мобильные FARO Gage, FARO Gage - PLUS, FARO PowerGage, Fusion FaroArm, Quantum FaroArm, FaroArm Platinum
| Номер в ГРСИ РФ: | 41588-09 |
|---|---|
| Производитель / заявитель: | Фирма "FARO Swiss Holding GmbH", Швейцария |
|
41588-09: Описание типа
2014-41588-09.pdf
|
Скачать | 102.5 КБ |
Для трехмерных измерений геометрических размеров изделий и сканирования поверхностей сложной формы. Область применения: в производственных и лабораторных условиях в машиностроении, металлургии, авиастроении, энергетике и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41588-09 |
| Действует | по 27.11.2019 |
| Наименование | Машины координатные измерительные мобильные |
| Модель | FARO Gage, FARO Gage - PLUS, FARO PowerGage, Fusion FaroArm, Quantum FaroArm, FaroArm Platinum |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3611d901-d2c4-1331-0712-884544f93e78 |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.01 |
| Год регистрации | 2009 |
| Страна-производитель | Швейцария |
| Примечание | 27.11.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 27.11.2019 |
| Номер сертификата | 36617 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1913 п. 08 от 27.11.201409д от 08.10.09 п.28 |
Производитель / Заявитель
Фирма "FARO Technologies Inc.", ШВЕЙЦАРИЯ
Швейцария
125 Technology Park, Lake Mary, FL 32746/ Switzerland
Поверка
| Методика поверки / информация о поверке | МП 2512-0009-2009 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 243 (93%) |
| Неуспешных поверок (СИ непригодно) | 18 (7 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
41588-09: Описание типа
2014-41588-09.pdf
|
Скачать | 102.5 КБ |
Описание типа
Назначение
Машины координатные измерительные мобильные мод. FARO Gage, FARO Gage -PLUS, FARO PowerGage, Fusion FaroArm, Quantum FaroArm, FaroArm Platinum (далее машины) предназначены для трехмерных измерений геометрических размеров изделий и сканирования поверхностей сложной формы в производственных и лабораторных условиях.
Описание
Машины - многоосевой манипулятор типа «рука» со сферической рабочей зоной, состоящей из нескольких карбоновых трубок, соединённых между собой шарнирами, опорной плиты, блока питания с электрокабелем, калибровочного конуса FARO, USB-кабеля, компьютера с измерительной программой и батареи питания. В состав машины могут входить щупы разных диаметрови конструкций, в том числе бесконтактные.
Стандартные щупы FARO - это сферические щупы с диаметром 3 мм, 6 мм и точечный. По требованию заказчика могут быть созданы щупы любого размера. Каждый шарнир оснащён датчиком угловых перемещений. В корпусе машины расположена комплексная система электронной обработки сигналов. В каждый шарнир встроен полупроводниковый температурный сенсор для выполнения мониторинга температуры машины с целью введения температурной компенсации. В зависимости от числа шарниров машины имеют шесть или семь степеней свободы.
Принцип действия машин основан на считывании данных, соответствующих интервалу перемещения щупа в пространстве. После обработки сигналов с датчиков данные о положении щупа передаются по USB-кабелю в компьютер или по технологии Bluetooth без USB кабеля. Выбор щупов зависит от требуемых измерительных задач. Все перемещения шарниров и фиксацию точки измерений производят вручную.
Машины моделей Fusion FaroArm, Quantum FaroArm, FaroArm Platinum в зависимости от диапазона и погрешности измерений изготавливают в различных исполнениях.

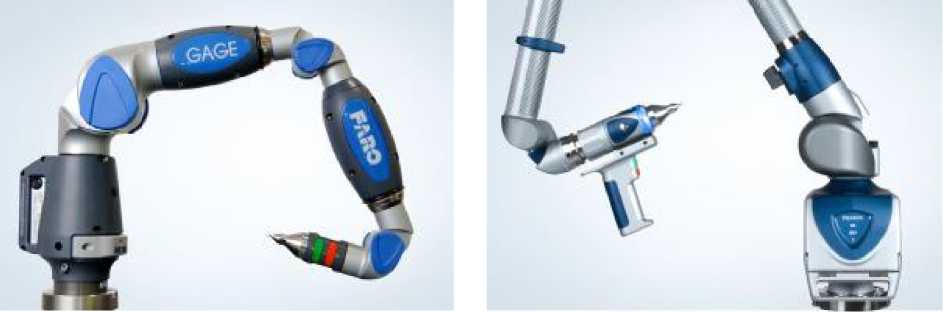

Рисунок 1 - Общий вид машин координатных измерительных мобильных мод. FARO Gage, FARO Gage - PLUS, FARO PowerGage (слева), Fusion FaroArm, Quantum FaroArm, FaroArm Platinum (справа).
Лист № 2
Всего листов 6 Программное обеспечение
Координатно-измерительные машины (КИМ) Fusion FaroArm, Quantum FaroArm, FaroArm Platinum и FARO Gage, FARO Gage - PLUS, FARO PowerGage, имеют общее программное обеспечение CAM2 разбитое на подпрограммы для разных машин, которое позволяет измерять, сканировать, анализировать и получить отчет о трехмерных геометрических параметрах детали. В процессе работы на экран дисплея выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин. Для измерений деталей, не имеющих реальных геометрических баз (отверстия, пазы и т.п.), CAM2 имеет режим итеративной привязки, который позволяет совмещать детали и модели по точкам, выбранным на реальной модели и последующей оптимизации методом последовательных приближений.
Идентификационные данные программного обеспечения КИМ Fusion FaroArm, Quantum FaroArm, FaroArm Platinum приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
CAM2 Measure |
|
Номер версии (идентификационный номер) ПО |
V.10 |
|
Цифровой идентификатор ПО |
USB-ключ HASP |
|
Другие данные, если имеются |
не имеются |
Идентификационные данные программного обеспечения КИМ FARO Gage, FARO Gage - PLUS, FARO PowerGage приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
CAM2 SmartInspect |
|
Номер версии (идентификационный номер) ПО |
V.10 |
|
Цифровой идентификатор ПО |
USB-ключ HASP |
|
Другие данные, если имеются |
не имеются |
Программное обеспечение CAM2 Measure и его окружение являются неизменными. Средства для программирования или изменения метрологически значимых функций отсутствуют. Операционная система, имеющая оболочку, доступную пользователю, отсутствует.
Программное обеспечение CAM2 Measure устанавливается на заводе -изготовителе при поставке КИМ и защищено ключом. Защитный ключ имеет свой собственный уникальный серийный номер и соответствующий номер лицензии. Лицензионный номер определяется при производстве КИМ и точно соответствует определенному защитному ключу. Программное обеспечение может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Программное обеспечение CAM2 SmartInspect и его окружение являются неизменными. Средства для программирования или изменения метрологически значимых функций отсутствуют. Операционная система, имеющая оболочку, доступную пользователю, отсутствует.
Программное обеспечение CAM2 SmartInspect устанавливается на заводе -
