Электроды сравнения ЭСр-1
| Номер в ГРСИ РФ: | 41623-09 |
|---|---|
| Производитель / заявитель: | ООО "Измерительная техника", г.Москва |
|
41623-09: Описание типа
2024-41623-09.pdf
|
Скачать | 250 КБ |
Для создания опорного потенциала при проведении потенциометрических измерений в водных растворах и взвесях. Применяют в различных отраслях промышленности при проведении потенциометрического анализа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 41623-09 |
| Действует | по 27.08.2029 |
| Наименование | Электроды сравнения |
| Модель | ЭСр-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3b59ddd7-de8a-9118-8230-e6e9bef3f86e |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4215-020-89650280-2009 |
| Класс СИ | 31.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 20.10.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 20.10.2019 |
| Номер сертификата | 36661 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1633 п. 05 от 20.10.201409д от 08.10.09 п.62 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Измерительная техника» (ООО «Измерительная техника»), г .Москва
Россия
109316, ул.Талалихина, 26, тел./факс (495) 676-04-48, 111020, ул.Сторожевая, д.31 тел//факс (495) 232-49-74; факс (499) 730-79-30 www.izmteh.ru, 109202, ул.Шоссе Фрезер, д.12, E-mail: izmteh@izmteh.ru
Поверка
| Методика поверки / информация о поверке | Р 50.2.033-2004 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
95155
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 92706 (97%) |
| Неуспешных поверок (СИ непригодно) | 2449 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
41623-09: Описание типа
2024-41623-09.pdf
|
Скачать | 250 КБ |
Описание типа
Назначение
Электроды сравнения ЭСр-1 (далее - электроды) предназначены для создания опорного потенциала при проведении потенциометрических измерений в водных растворах и взвесях.
Описание
Электрод выполнен в виде стеклянной или пластмассовой трубки, внутри которой расположен потенциалообразующий полуэлемент, который представляет собой электрохимическую систему металл/электролит или металл/соль металла/электролит, или специальное стек-ло/электролит. На границе раздела фаз этих систем происходит самопроизвольное перераспределение заряженных частиц, в результате чего возникает устойчивый скачок потенциала, который используется как опорный потенциал при потенциометрических измерениях. Необходимым условием работы электродов сравнения является контакт заполняющего его электролита с анализируемым раствором, который осуществляется при помощи электролитических ключей, выполненных из пористых материалов.
На верхнем торце электрода установлена пластмассовая втулка, из которой выходит экранированный кабель, оснащенный разъемом, соединяющим электрод с иономером или рН-метром.
Электроды выпускаются в пяти модификациях ЭСр-lOlYZ, ЭСр-102YZ, ЭСр-103YZ, ЭСр-104YZ и ЭСр-107YZ, которые в зависимости от назначения имеют различные конструктивные исполнения (YZ - конструктивное исполнение, где Y - 0 или 1; Z - от 1 до 9). Модификации ЭСр-lOlYZ выпускаются в 12-ти, ЭСр-102YZ, ЭСр-103YZ и ЭСр-104YZ - в 1-ом, ЭСр-107YZ - в 2-х конструктивных исполнениях.
Электрод является невосстанавливаемым однофункциональным изделием.

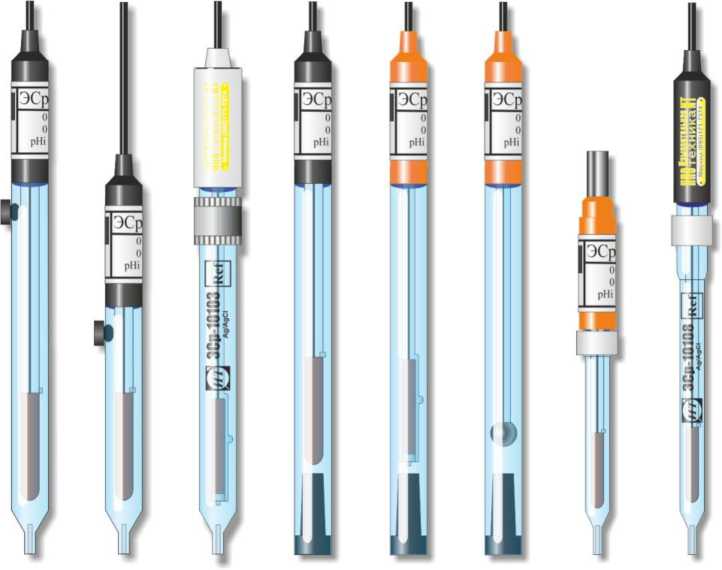

Рис.1. Фотография внешнего вида электродов сравнения ЭСр-1.
Технические характеристики
Модификации электродов, электрохимическая схема и особенности конструкции представлены в таблице 1.
Таблица 1
|
Модификация, конструктивное исполнение |
Электрохимическая система |
Особенности конструкции |
|
ЭСр-10101, ЭСр-10102, ЭСр-10106, ЭСр-10107, ЭСр-10108 |
Хлорсеребряная: Ag/AgCl/p-p KCl |
Проточный с двойным электролитическим ключом |
|
ЭСр-10103 |
Хлорсеребряная: Ag/AgCl/p-p KCl |
Проточный одноключевой |
|
ЭСр-10104 |
Хлорсеребряная: Ag/AgCl/p-p KCl |
Непроточный с двойным электролитическим ключом |
|
ЭСр-10105, ЭСр-10109, ЭСр-10110, ЭСр-10111 |
Хлорсеребряная: Ag/AgCl/p-p KCl |
Непроточный, одноключевой |
|
ЭСр-10112 |
Хлорсеребряная: Ag/AgCl/p-p KCl |
Полуэлемент для выносного проточного электрода |
|
ЭСр-10201 |
Каломельная: Hg/Hg2Cl2/p-p KCl |
Проточный с двойным электролитическим ключом |
|
ЭСр-10301 |
Ртутносульфатная: Hg/Hg2SO4/p-p K2SO4 |
Проточный с двойным электролитическим ключом |
|
ЭСр-10401 |
Стеклянная: твердый кон-такт/стекло/ буферный раствор |
Непроточный одноключевой |
|
ЭСр-10701, ЭСр-10705 |
Цинковая: (Hg)Zn/ZnCl2/p-p KCl |
Проточный с двойным электролитическим ключом |
Потенциал электродов (Е) относительно нормального водородного электрода (н.в.э.) при температуре (20+0,5) °С, диапазоны температур анализируемой среды и температурный коэффициент потенциала электродов соответствуют величинам, приведенным в таблице 2.
Таблица 2
|
Модификация электрода |
Потенциал, мВ (относительно н.в.э.) |
Температурный коэффициент, мВ/°С, не более |
Диапазон рабочих температур, °С |
Внутренний электролит* (концентрация, моль/дм3) |
Электролит солевого мостика (концентрация, моль/дм3) | |
|
ЭСр-10101 ЭСр-10102 ЭСр-10104 ЭСр-10106 ЭСр-10107 ЭСр-10108 |
/4,2 |
202+3 |
+ 0,25 |
от 20 до 100 |
KCl (4,2) |
KCl (4,2) |
|
/3,5 |
208+3 |
+ 0,25 |
от 5 до 100 |
KCl (3,5) |
KCl (3,5) | |
|
/3,0 |
212+3 |
+ 0,25 |
от минус 5 до плюс 100 |
KCl (3,0) |
KCl (3,0) | |
|
Модификация электрода |
Потенциал, мВ (относительно н.в.э.) |
Температурный коэффициент, мВ/°С, не более |
Диапазон рабочих температур, °С |
Внутренний электролит* (концентрация, моль/дм3) |
Электролит солевого мостика (концентрация, моль/дм3) | |
|
ЭСр-10103 ЭСр-10105 |
/4,2 |
202+3 |
+ 0,25 |
от 20 до 100 |
KCl (4,2) |
- |
|
/3,5 |
208+3 |
+ 0,25 |
от 5 до 100 |
KCl (3,5) |
- | |
|
/3,0 |
212+3 |
+ 0,25 |
от минус 5 до плюс 100 |
KCl (3,0) |
- | |
|
ЭСр-10109 |
202+3 |
+ 0,25 |
от 20 до 120 |
KCl (4,2) |
KCl (4,2) | |
|
ЭСр-10110 |
/4,2 |
202+3 |
+0,25 |
от 20 до 120 |
KCl (4,2) |
- |
|
/3,5 |
208+3 |
+0,25 |
от 5 до 120 |
KCl (3,5) |
- | |
|
/3,0 |
212+3 |
+0,25 |
от минус 5 до плюс 120 |
KCl (3,0) |
- | |
|
ЭСр-10111 |
226+5 |
+0,25 |
от 10 до 50 |
KCl(1,34) SrCl2(0,38) H3BO3(0,016) |
- | |
|
ЭСр-10112 |
202+3 |
+0,25 |
от 0 до 60 |
KCl (4,2) |
- | |
|
ЭСр-10201 |
/4,2 |
244+3 |
+0,70 |
от 20 до 100 |
KCl (4,2) |
KCl (4,2) |
|
/1,0 |
283+3 |
+0,50 |
от 5 до 100 |
KCl (1,0) |
KCl (1,0) | |
|
ЭСр-10301 |
650+3 |
+0,25 |
от 20 до 100 |
K2SO4(0,6) |
K2SO4(0,6) | |
|
ЭСр-10401 |
- (2307+5) |
+0,15 |
от 20 до 100 |
KCl (3,3) CH3COOLi(0,3) |
- | |
|
ЭСр-10701 ЭСр-10705 |
-(850+3) |
+0,05 |
от 0 до 100 |
KCl(3,3) ZnCl2(0,05) |
KCl (4,2) | |
*Электролит в потенциалопределяющей части электрода.
Электрическое сопротивление электродов, кОм, при температуре (20+0,5) °С
- для всех модификаций кроме ЭСр-10112 и ЭСр-10401 от 2 до 20
- ЭСр-10112 не более 5
- ЭСр-10401 от 500 до 3000
Нестабильность потенциала электродов за 8 часов по абсолютной величине,
мВ, не более
Масса (с кабелем), г, не более
Вероятность безотказной работы за 1500 часов, не менее
Габаритные размеры электродов соответствуют данным, приведенным в таблице 3.
Таблица 3
|
Модификация, конструктивное исполнение |
Диаметр рабочей части, мм |
Длина, мм |
|
ЭСр-10101 |
12 |
170 |
|
ЭСр-10102 |
12 |
130 |
|
ЭСр-10103 |
12 |
165 |
|
ЭСр-10104 |
12 |
160 |
|
ЭСр-10105 |
12 |
160 |
|
ЭСр-10106 |
10/26 |
230 |
|
ЭСр-10107 |
8 |
130 |
|
ЭСр-10108 |
8 |
165 |
|
ЭСр-10109 |
12 |
160 |
|
Модификация, конструктивное исполнение |
Диаметр рабочей части, мм |
Длина, мм |
|
ЭСр-10110 |
12 |
160 |
|
ЭСр-10111 |
7 |
150 |
|
ЭСр-10112 |
10/14 |
35 |
|
ЭСр-10201 |
12 |
170 |
|
ЭСр-10301 |
12 |
170 |
|
ЭСр-10401 |
12 |
160 |
|
ЭСр-10701 |
12 |
170 |
|
ЭСр-10705 |
10/26 |
230 |
Условия эксплуатации:
- температура окружающего воздуха, °С от 5 до 40
- относительная влажность воздуха, % до 90 при 25 °С
- атмосферное давление, кПа от 84 до 106,7
мм рт.ст. от 630 до 800.
Знак утверждения типа
наносится на титульный лист эксплуатационных документов типографским способом или специальным штампом.
Комплектность
Комплектность электродов сравнения ЭСр-1 приведена в таблице 4.
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Электрод |
ЭСр-1 |
1 шт. |
Модификация и конструктивное исполнение по заказу |
|
Паспорт |
ГРБА 418422.020, -01...-03 ПС ГРБА 418422.020-06.-09 ПС ГРБА 418422.021, -01 ПС ГРБА 418422.022 ПС ГРБА 418422.024, -04 ПС ГРБА 418422.025, -01 ПС ГРБА 418422.029 ПС ГРБА 418422.030 ПС |
1 экз. | |
|
Методика поверки |
Р 50.2.033-2004 |
1 экз. |
По заказу |
|
Упаковка |
1 шт. |
Индивидуальная или на партию до 20 шт. |
Сведения о методах измерений
изложены в эксплуатационных документах на вторичные преобразователи (иономеры и рН-метры), в комплекте с которыми эксплуатируются электроды.
Нормативные документы
ГОСТ 8.120-99 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений рН;
ГОСТ 16286-84 Преобразователи потенциометрические ГСП. Электроды вспомогательные промышленные. Технические условия (с Изменениями № 1, 2);
ТУ 4215-020-89650280-2009 Электроды сравнения ЭСр-1. Технические условия.
